Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
Rolamento de giro de substituição para Kaydon 16370001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16370001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16370001. Série: Tr. Estrutura do rolamento: Rolos de três carreiras. Configuração da engrenagem: Engrenagem externa.
Disposição dos elementos rolantes: Três carreiras independentes de rolos
Catálogo 390, p103: as carreiras superior e inferior transmitem cargas axiais e momentos; a carreira central transmite cargas radiais. Os tamanhos e quantidades de rolos, as armações amarelas e blocos separadores, e as folgas internas são ilustrativos.

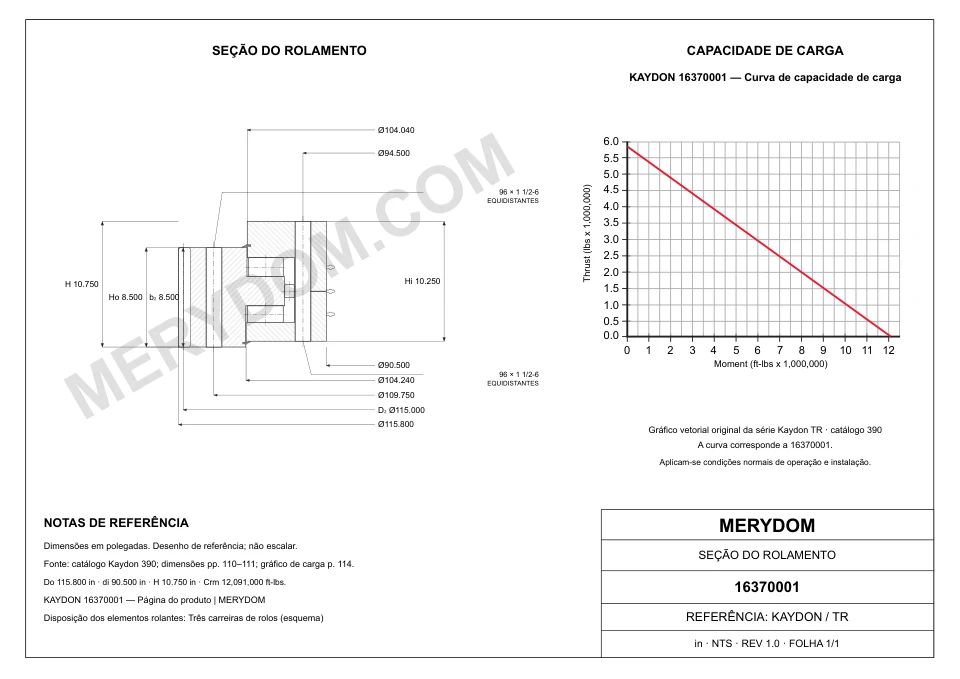

As roscas de fixação seguem as especificações do catálogo. Quando a profundidade e a extremidade do furo não são definidas, o desenho e o modelo 3D mostram roscas passantes ilustrativas ao longo da altura do anel. São detalhes de referência ajustáveis, não dimensões de usinagem verificadas pelo fabricante.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16370001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16370001.
- Overall OD (Do)
- 115.800 in
- Overall ID (di)
- 90.500 in
- Altura total
- 10.750 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 96 / 96 externo / interno
- Projeto do rolamento
- Rolos de três carreiras
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 115.800 inaproximadamente 2.941 mm
- Diâmetro interno total (di)
- 90.500 inaproximadamente 2.299 mm
- Diâmetro interno do anel externo (Di)
- 104.240 inaproximadamente 2.647,7 mm
- Diâmetro externo do anel interno (do)
- 104.040 inaproximadamente 2.642,6 mm
- Altura total (H)
- 10.750 inaproximadamente 273,1 mm
- Peso do conjunto (G)
- 10000 lbaproximadamente 4.535,924 kg
- Altura do anel interno (Hi)
- 10.250 inaproximadamente 260,4 mm
- Altura do anel externo (Ho)
- 8.500 inaproximadamente 216 mm
Montagem
- Círculo de parafusos do anel externo (Lo)
- 109.750 inaproximadamente 2.787,7 mm
- Círculo de parafusos do anel interno (Li)
- 94.500 inaproximadamente 2.400 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 115.000 inaproximadamente 2.921 mm
- Passo diametral (Pd)
- 2
- Número de dentes (z2)
- 230
- Largura do dentado conforme catálogo (b2)
- 8.500 inaproximadamente 216 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16370001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16370001 |
| Certificado como intercambiável com | Kaydon 16370001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Tr Série |
| Modelo de referência | 16370001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Rolos de três carreiras |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 115.800 inaproximadamente 2.941 mm |
| Diâmetro interno total (di) | 90.500 inaproximadamente 2.299 mm |
| Altura total (H) | 10.750 inaproximadamente 273,1 mm |
| Altura do anel interno (Hi) | 10.250 inaproximadamente 260,4 mm |
| Altura do anel externo (Ho) | 8.500 inaproximadamente 216 mm |
| Diâmetro interno do anel externo (Di) | 104.240 inaproximadamente 2.647,7 mm |
| Diâmetro externo do anel interno (do) | 104.040 inaproximadamente 2.642,6 mm |
| Círculo de parafusos do anel externo (Lo) | 109.750 inaproximadamente 2.787,7 mm |
| Círculo de parafusos do anel interno (Li) | 94.500 inaproximadamente 2.400 mm |
| Diâmetro primitivo da engrenagem (D2) | 115.000 inaproximadamente 2.921 mm |
| Peso do conjunto (G) | 10000 lbaproximadamente 4.535,924 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 89510 lbfaproximadamente 398,16 kN |
| Capacidade de carga de momento (Crm) | 12091000 ft·lbfaproximadamente 16.393,19 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 96 furos · 1 1/2-6 |
| Furos de parafusos do anel interno (ni) | 96 furos · 1 1/2-6 |
| Engrenagem | |
| Sistema de passo | DP |
| Passo diametral de origem (Pd) | 2 DP |
| Módulo equivalente (derived reference only) (m) | 12.7 mm |
| Número de dentes (z2) | 230 |
| Largura do dentado conforme catálogo (b2) | 8.500 inaproximadamente 216 mm |
| Coeficiente de deslocamento de perfil (x2) | 0 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

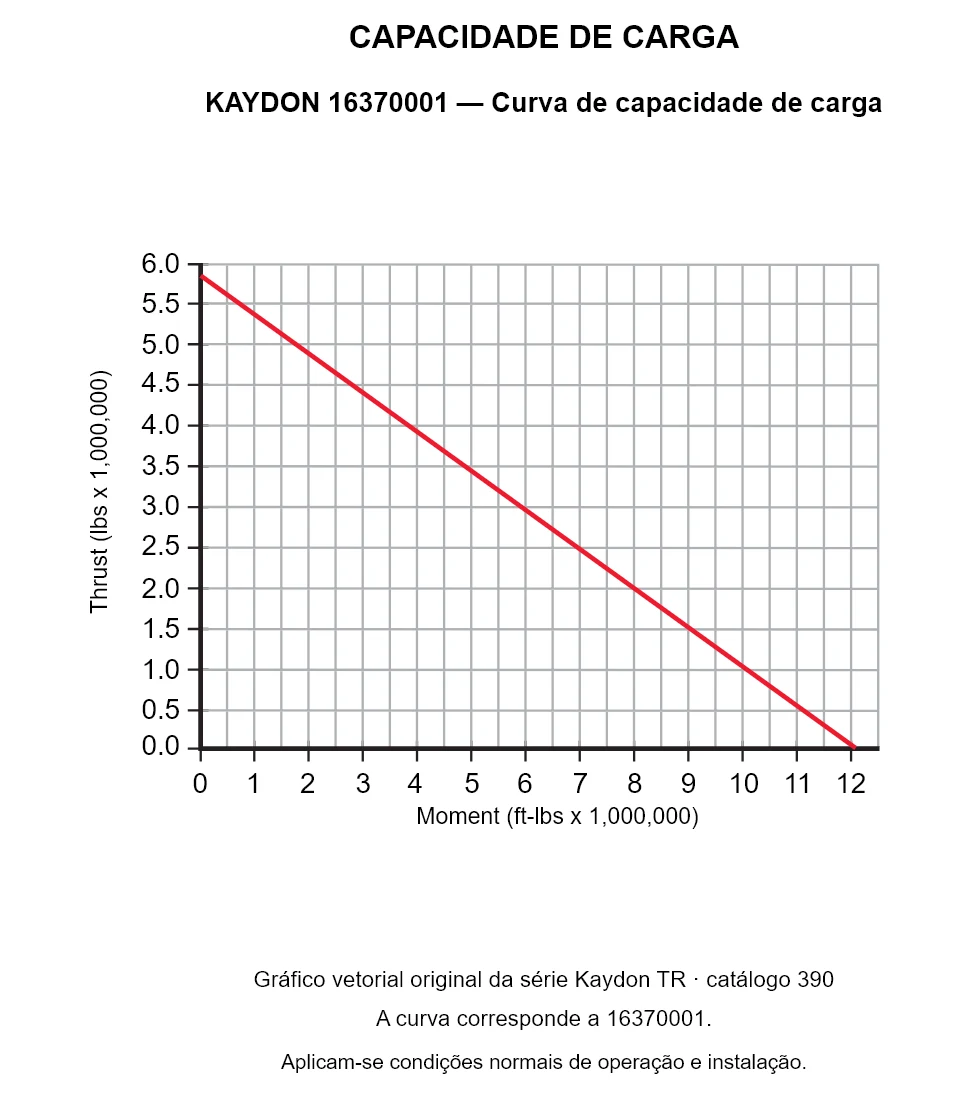

KAYDON 16370001 — Curva de capacidade de carga
KAYDON 16370001 — Curva de capacidade de carga
KAYDON 16370001 — Curva de capacidade de carga. Aplicam-se condições normais de operação e instalação.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon 16370001
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
