Drehverbindung als Ersatz für Kaydon HS6-21N1Z

Name: MERYDOM Replacement for Kaydon HS6-21N1Z Slewing Bearing
Brand: MERYDOM
SKU: HS6-21N1Z

Zurück zum Ersatzkatalog

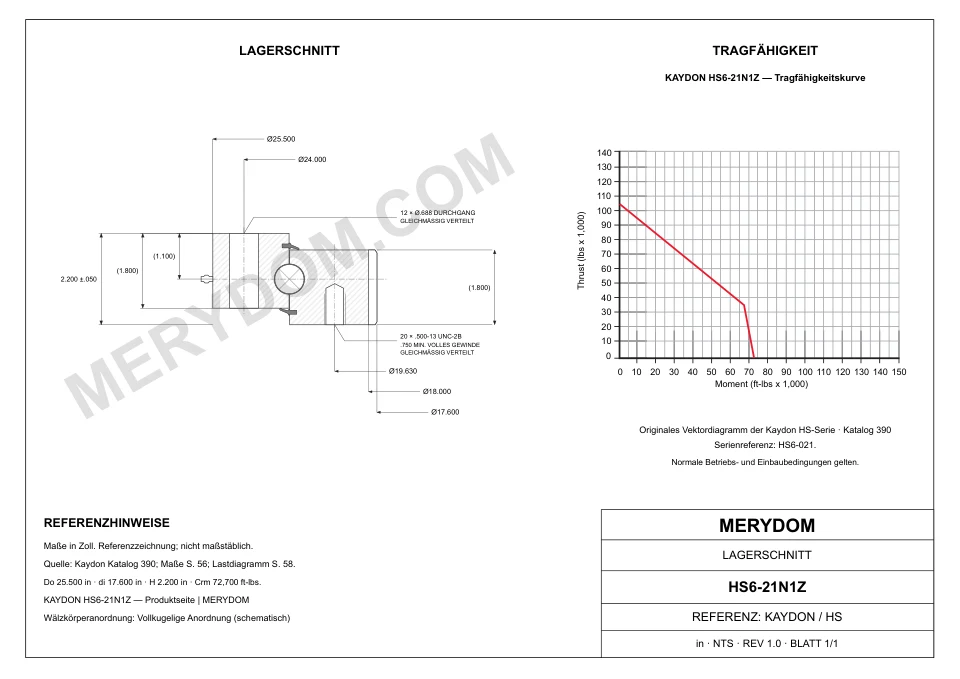

Kaydon HS Series Innenverzahnt outline drawing — HS Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HS6-21N1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-21N1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 25.500 in
Overall ID (di): 17.600 in
Gesamthöhe: 2.200 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 12 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 25.500 inca. 648 mm
Gesamt-Innendurchmesser (di): 17.600 inca. 447 mm
Gesamthöhe (H): 2.200 inca. 56 mm
Gesamtgewicht (G): 117 lbca. 53,07 kg

Befestigung

Lochkreis Außenring (Lo): 24.000 inca. 610 mm
Lochkreis Innenring (Li): 19.630 inca. 498,6 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 18.000 inca. 457 mm
Diametralteilung (Pd): 4
Zähnezahl (z2): 72

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HS6-21N1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	HS6-21N1Z
Zertifiziert austauschbar mit	Kaydon HS6-21N1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	HS Serie
Referenzmodell	HS6-21N1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	25.500 inca. 648 mm
Gesamt-Innendurchmesser (di)	17.600 inca. 447 mm
Gesamthöhe (H)	2.200 inca. 56 mm
Lochkreis Außenring (Lo)	24.000 inca. 610 mm
Lochkreis Innenring (Li)	19.630 inca. 498,6 mm
Teilkreisdurchmesser der Verzahnung (D2)	18.000 inca. 457 mm
Gesamtgewicht (G)	117 lbca. 53,07 kg
Tragzahlen
Maximale Zahnkraft (Fz)	5842 lbfca. 25,99 kN
Momententragzahl (Crm)	72700 ft·lbfca. 98,57 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	12 Bohrungen · 0.688 through, equally spaced
Schraubenbohrungen Innenring (ni)	20 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	4 DP
Äquivalentes Modul (derived reference only) (m)	6.35 mm
Zähnezahl (z2)	72

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

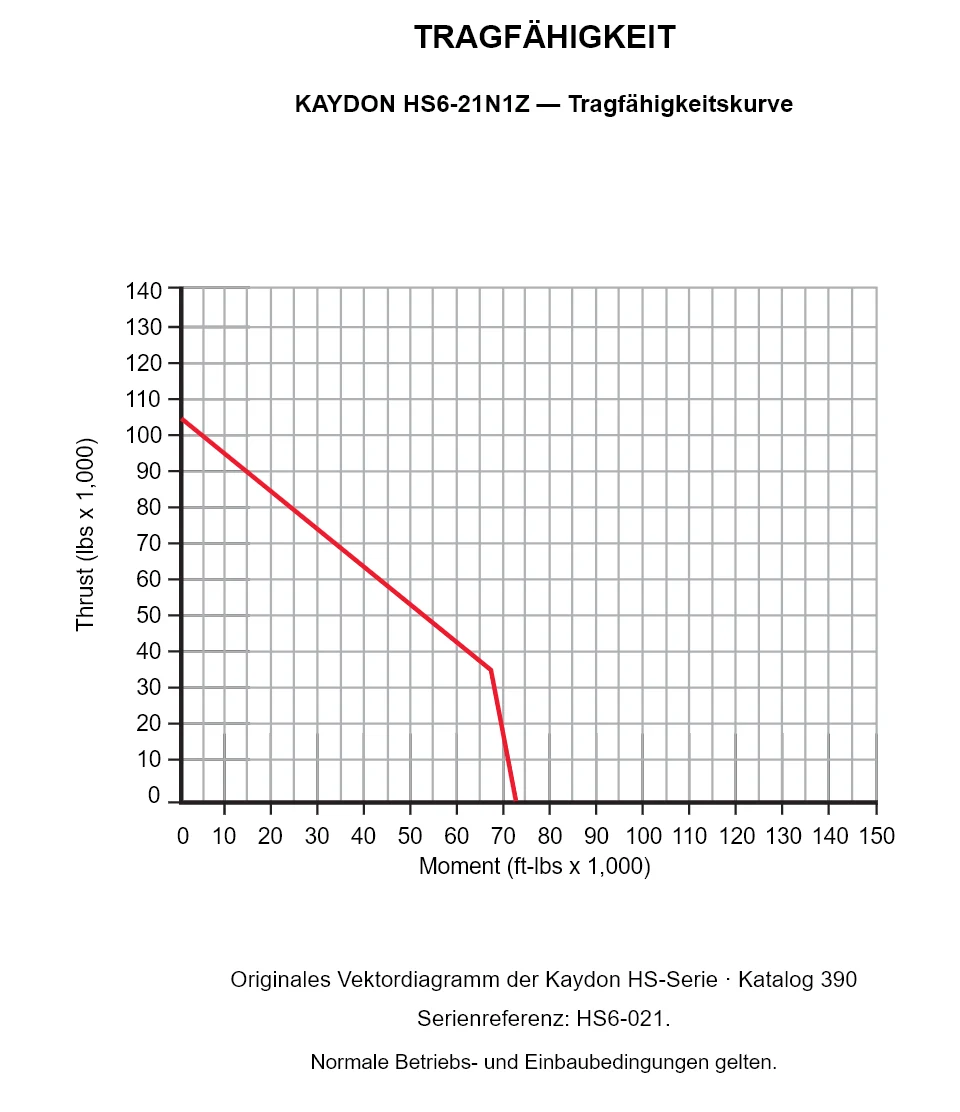

Traglastdiagramm der Serie HS

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HS6-21N1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
