Drehverbindung als Ersatz für Kaydon HS6-25E1Z

Name: MERYDOM Replacement for Kaydon HS6-25E1Z Slewing Bearing
Brand: MERYDOM
SKU: HS6-25E1Z

Zurück zum Ersatzkatalog

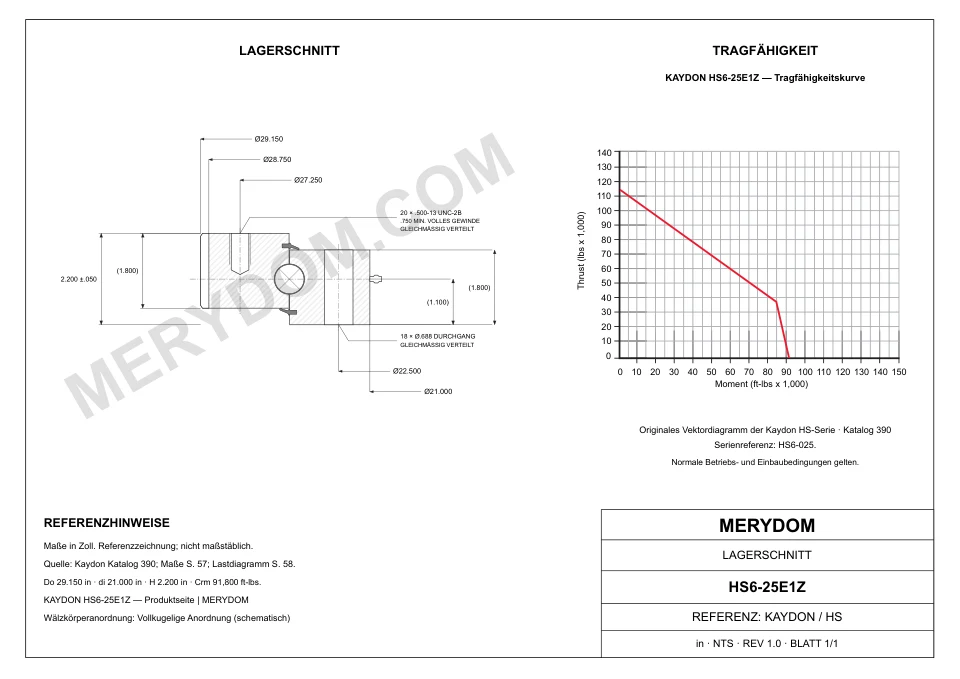

Kaydon Hs Series Außenverzahnt outline drawing — Hs Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HS6-25E1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

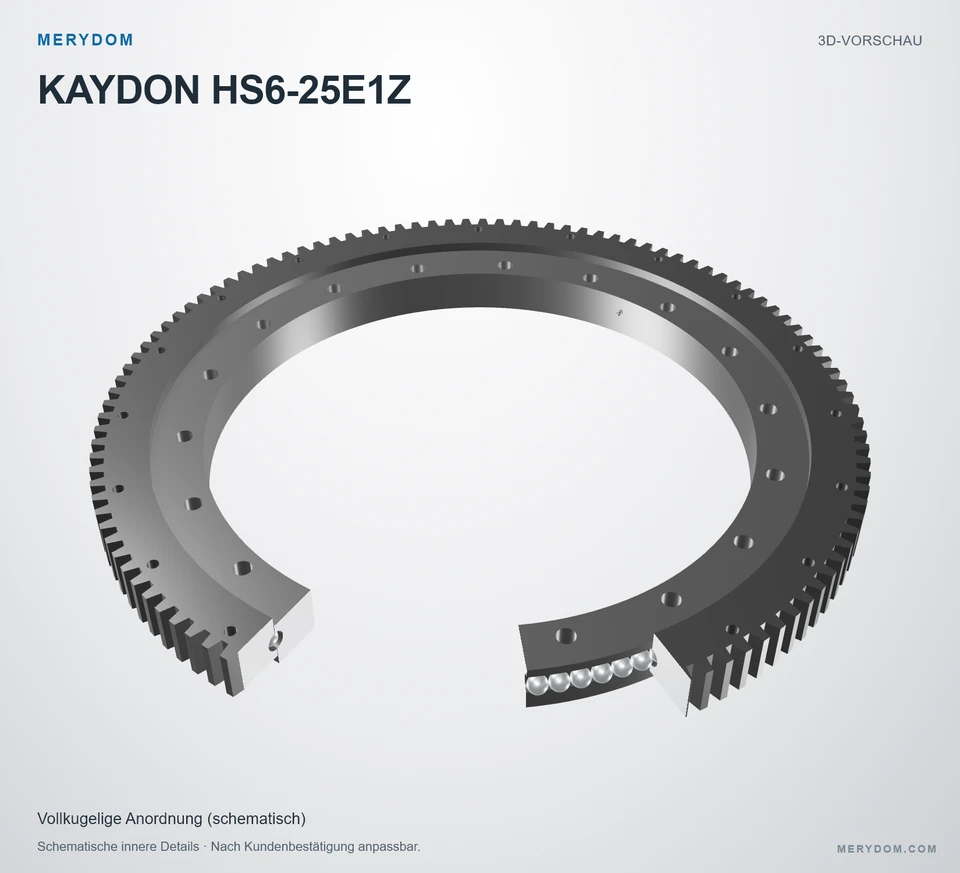

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-25E1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 29.150 in
Overall ID (di): 21.000 in
Gesamthöhe: 2.200 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 20 / 18 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 29.150 inca. 740,4 mm
Gesamt-Innendurchmesser (di): 21.000 inca. 533 mm
Gesamthöhe (H): 2.200 inca. 56 mm
Gesamtgewicht (G): 137 lbca. 62,142 kg

Befestigung

Lochkreis Außenring (Lo): 27.250 inca. 692,2 mm
Lochkreis Innenring (Li): 22.500 inca. 572 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 28.750 inca. 730,3 mm
Diametralteilung (Pd): 4
Zähnezahl (z2): 115

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HS6-25E1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	HS6-25E1Z
Zertifiziert austauschbar mit	Kaydon HS6-25E1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Hs Serie
Referenzmodell	HS6-25E1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	29.150 inca. 740,4 mm
Gesamt-Innendurchmesser (di)	21.000 inca. 533 mm
Gesamthöhe (H)	2.200 inca. 56 mm
Lochkreis Außenring (Lo)	27.250 inca. 692,2 mm
Lochkreis Innenring (Li)	22.500 inca. 572 mm
Teilkreisdurchmesser der Verzahnung (D2)	28.750 inca. 730,3 mm
Gesamtgewicht (G)	137 lbca. 62,142 kg
Tragzahlen
Maximale Zahnkraft (Fz)	5127 lbfca. 22,81 kN
Momententragzahl (Crm)	91800 ft·lbfca. 124,46 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	20 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread
Schraubenbohrungen Innenring (ni)	18 Bohrungen · 0.688 through, equally spaced
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	4 DP
Äquivalentes Modul (derived reference only) (m)	6.35 mm
Zähnezahl (z2)	115

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

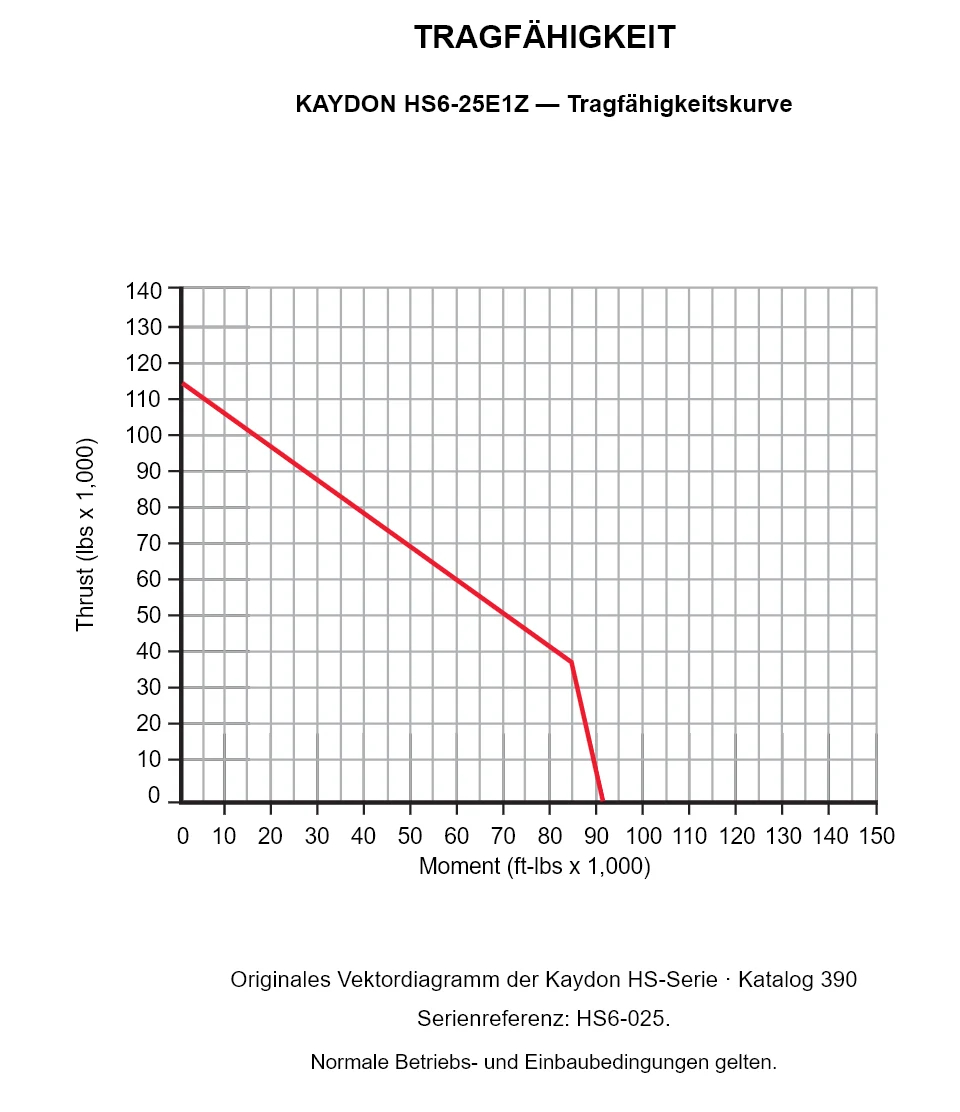

Traglastdiagramm der Serie Hs

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HS6-25E1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
HS6-25N1Z	Innenverzahnt	749.3 × 548.64 × 55.88 mm	Details ansehen →
HS6-25P1Z	Unverzahnt	749.3 × 533.4 × 55.88 mm	Details ansehen →
HS6-21N1Z	Innenverzahnt	647.7 × 447.04 × 55.88 mm	Details ansehen →
HS6-21P1Z	Unverzahnt	647.7 × 431.8 × 55.88 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
