Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

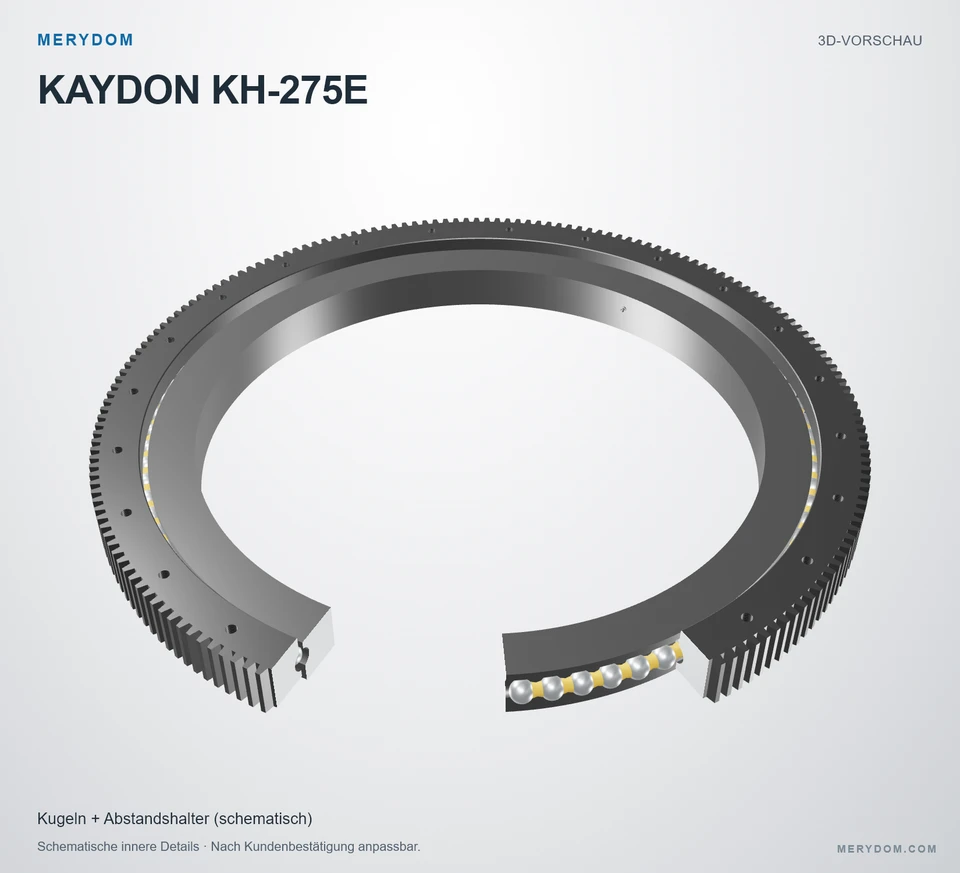

Drehverbindung als Ersatz für Kaydon KH-275E
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon KH-275E. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon KH-275E. Serie: Kh. Lagerkonstruktion: Vorgespanntes Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
KH-275E
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon KH-275E.
- Overall OD (Do)
- 31.667 in
- Overall ID (di)
- 23.500 in
- Gesamthöhe
- 2.500 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 24 / 24 außen / innen
- Lagerbauart
- Vorgespanntes Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

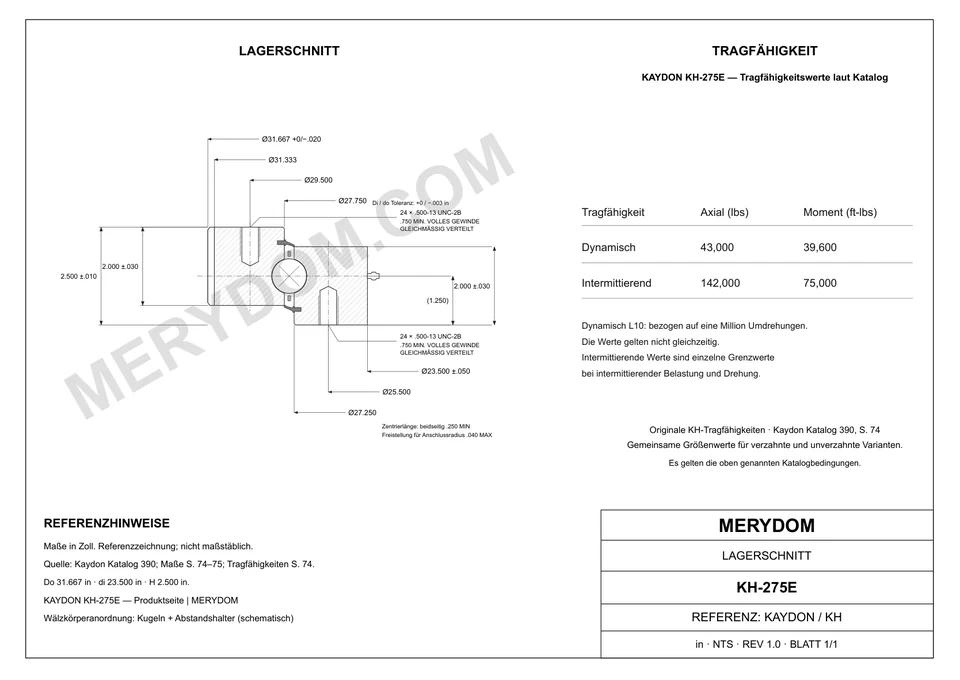

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 31.667 inca. 804,34 mm
- Gesamt-Innendurchmesser (di)
- 23.500 inca. 597 mm
- Innendurchmesser des Außenrings (Di)
- 27.750 inca. 704,9 mm
- Außendurchmesser des Innenrings (do)
- 27.250 inca. 692,2 mm
- Gesamthöhe (H)
- 2.500 inca. 64 mm
- Gesamtgewicht (G)
- 175 lbca. 79,379 kg
Befestigung
- Lochkreis Außenring (Lo)
- 29.500 inca. 749 mm
- Lochkreis Innenring (Li)
- 25.500 inca. 648 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 31.333 inca. 795,86 mm
- Diametralteilung (Pd)
- 6
- Zähnezahl (z2)
- 188
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon KH-275E
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | KH-275E |
| Zertifiziert austauschbar mit | Kaydon KH-275E |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Kh Serie |
| Referenzmodell | KH-275E |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vorgespanntes Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 31.667 inca. 804,34 mm |
| Gesamt-Innendurchmesser (di) | 23.500 inca. 597 mm |
| Gesamthöhe (H) | 2.500 inca. 64 mm |
| Innendurchmesser des Außenrings (Di) | 27.750 inca. 704,9 mm |
| Außendurchmesser des Innenrings (do) | 27.250 inca. 692,2 mm |
| Lochkreis Außenring (Lo) | 29.500 inca. 749 mm |
| Lochkreis Innenring (Li) | 25.500 inca. 648 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 31.333 inca. 795,86 mm |
| Gesamtgewicht (G) | 175 lbca. 79,379 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 5700 lbfca. 25,35 kN |
| Dynamische axiale Tragzahl | 43000.0000000000 lbfca. 191,27 kN |
| Intermittent axial load rating | 142000.0000000000 lbfca. 631,65 kN |
| Dynamic moment load rating | 39600.0000000000 ft·lbfca. 53,69 kN·m |
| Intermittent moment load rating | 75000.0000000000 ft·lbfca. 101,69 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 24 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Schraubenbohrungen Innenring (ni) | 24 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 6 DP |
| Äquivalentes Modul (derived reference only) (m) | 4.233333 mm |
| Zähnezahl (z2) | 188 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-VERFORMUNGSVERHALTEN
Verformungsdiagramm der Serie Kh
Verwenden Sie die Modellbezeichnung in der Kataloglegende, um die veröffentlichten Referenzwerte für axiale, radiale und Kippverformung zu prüfen.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon KH-275E
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
