Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

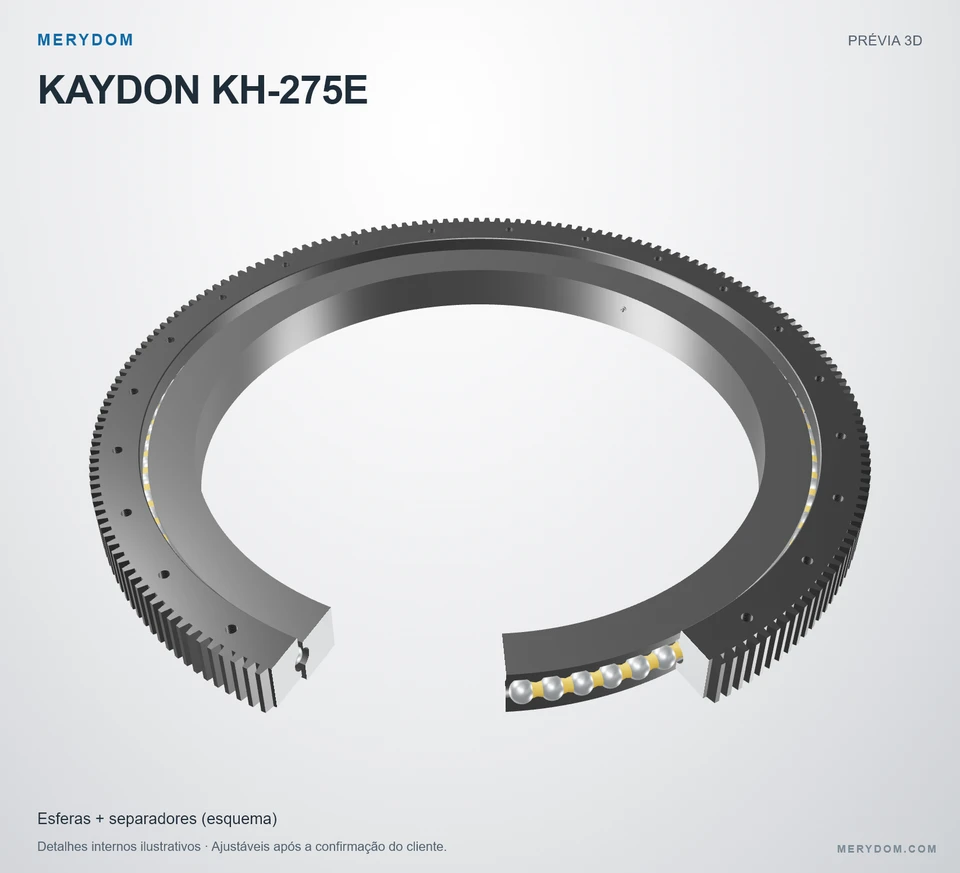

Rolamento de giro de substituição para Kaydon KH-275E
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon KH-275E. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon KH-275E. Série: Kh. Estrutura do rolamento: Esferas de contato de quatro pontos pré-carregadas. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
KH-275E
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon KH-275E.
- Overall OD (Do)
- 31.667 in
- Overall ID (di)
- 23.500 in
- Altura total
- 2.500 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 24 / 24 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos pré-carregadas
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

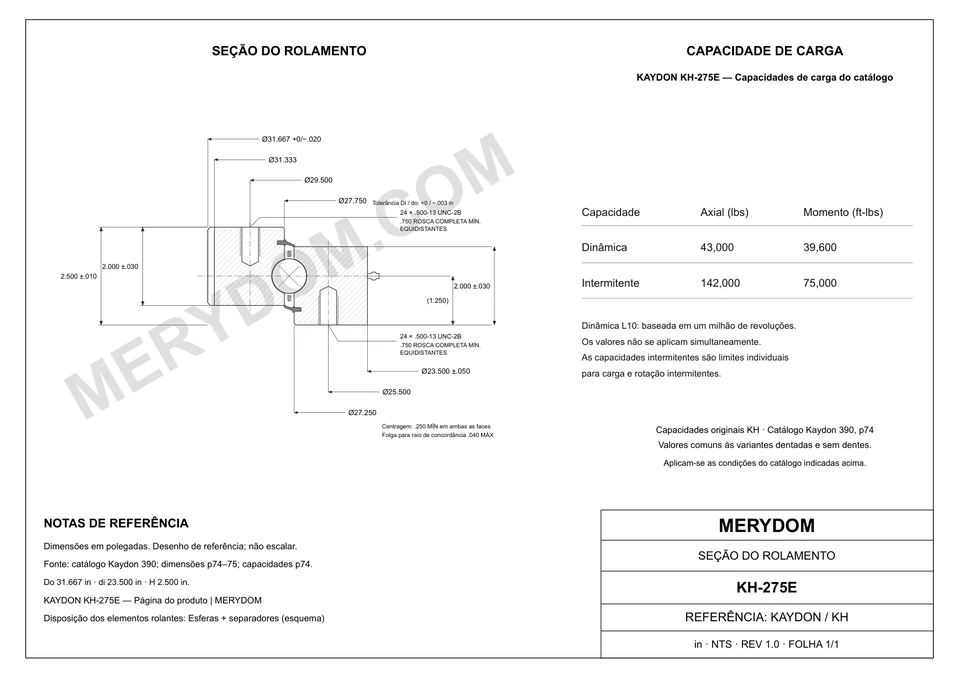

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 31.667 inaproximadamente 804,34 mm
- Diâmetro interno total (di)
- 23.500 inaproximadamente 597 mm
- Diâmetro interno do anel externo (Di)
- 27.750 inaproximadamente 704,9 mm
- Diâmetro externo do anel interno (do)
- 27.250 inaproximadamente 692,2 mm
- Altura total (H)
- 2.500 inaproximadamente 64 mm
- Peso do conjunto (G)
- 175 lbaproximadamente 79,379 kg
Montagem
- Círculo de parafusos do anel externo (Lo)
- 29.500 inaproximadamente 749 mm
- Círculo de parafusos do anel interno (Li)
- 25.500 inaproximadamente 648 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 31.333 inaproximadamente 795,86 mm
- Passo diametral (Pd)
- 6
- Número de dentes (z2)
- 188
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon KH-275E
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | KH-275E |
| Certificado como intercambiável com | Kaydon KH-275E |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Kh Série |
| Modelo de referência | KH-275E |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de quatro pontos pré-carregadas |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 31.667 inaproximadamente 804,34 mm |
| Diâmetro interno total (di) | 23.500 inaproximadamente 597 mm |
| Altura total (H) | 2.500 inaproximadamente 64 mm |
| Diâmetro interno do anel externo (Di) | 27.750 inaproximadamente 704,9 mm |
| Diâmetro externo do anel interno (do) | 27.250 inaproximadamente 692,2 mm |
| Círculo de parafusos do anel externo (Lo) | 29.500 inaproximadamente 749 mm |
| Círculo de parafusos do anel interno (Li) | 25.500 inaproximadamente 648 mm |
| Diâmetro primitivo da engrenagem (D2) | 31.333 inaproximadamente 795,86 mm |
| Peso do conjunto (G) | 175 lbaproximadamente 79,379 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 5700 lbfaproximadamente 25,35 kN |
| Capacidade de carga axial dinâmica | 43000.0000000000 lbfaproximadamente 191,27 kN |
| Intermittent axial load rating | 142000.0000000000 lbfaproximadamente 631,65 kN |
| Dynamic moment load rating | 39600.0000000000 ft·lbfaproximadamente 53,69 kN·m |
| Intermittent moment load rating | 75000.0000000000 ft·lbfaproximadamente 101,69 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 24 furos · 0.500-13 UNC-2B; 0.750 min full thread |
| Furos de parafusos do anel interno (ni) | 24 furos · 0.500-13 UNC-2B; 0.750 min full thread |
| Engrenagem | |
| Sistema de passo | DP |
| Passo diametral de origem (Pd) | 6 DP |
| Módulo equivalente (derived reference only) (m) | 4.233333 mm |
| Número de dentes (z2) | 188 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
DESEMPENHO DE DEFLEXÃO DA SÉRIE
Gráfico de deflexão da série Kh
Use a designação do modelo na legenda do catálogo para consultar a referência publicada de deflexão axial, radial e de inclinação.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon KH-275E
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
