Drehverbindung als Ersatz für Kaydon MTE-324X

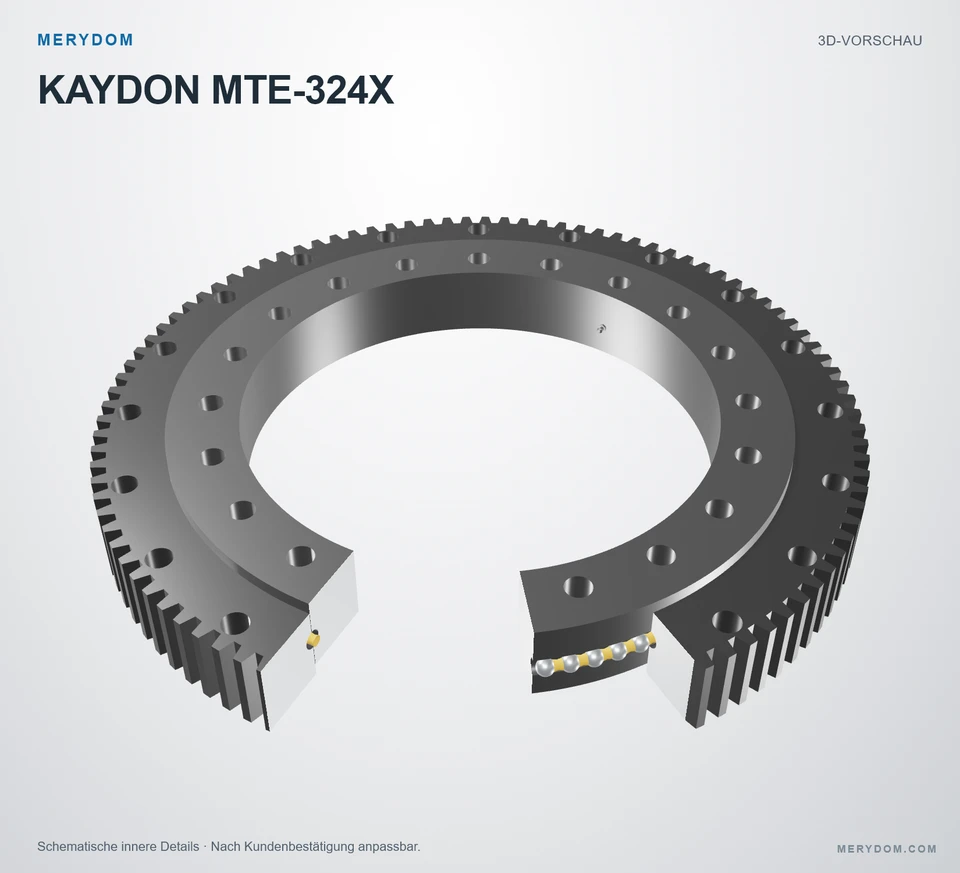

Name: MERYDOM Replacement for Kaydon MTE-324X Slewing Bearing
Brand: MERYDOM
SKU: MTE-324X

Zurück zum Ersatzkatalog

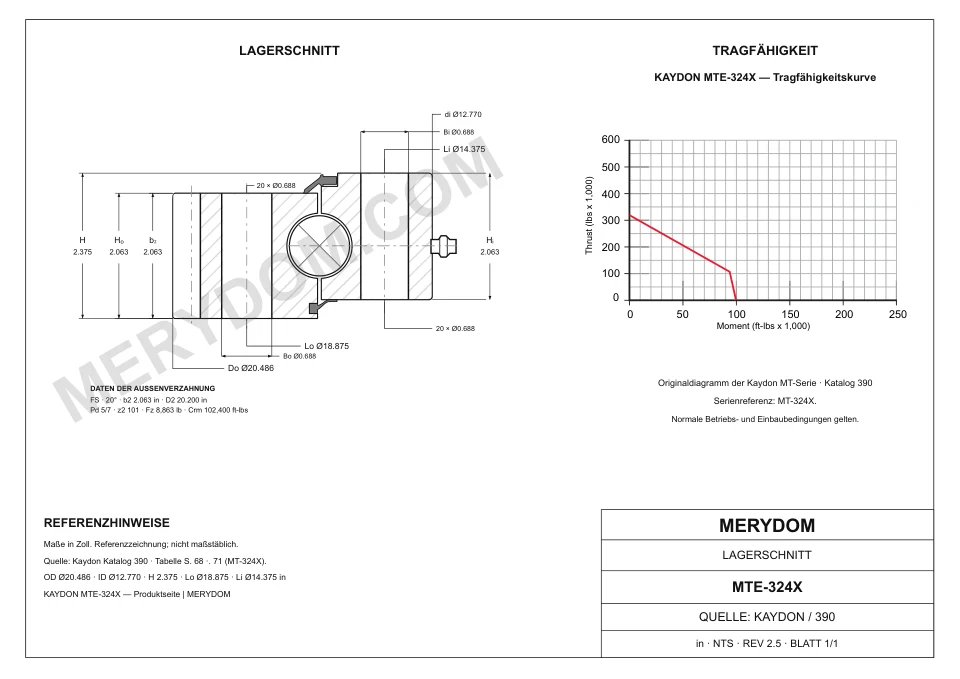

Kaydon Mt Series Außenverzahnt outline drawing — Mt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

MTE-324X

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-324X.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 20.486 in
Overall ID (di): 12.770 in
Gesamthöhe: 2.375 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 20 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 20.486 inca. 520,34 mm
Gesamt-Innendurchmesser (di): 12.770 inca. 324,4 mm
Gesamthöhe (H): 2.375 inca. 60,33 mm
Gesamtgewicht (G): 99 lbca. 44,906 kg

Befestigung

Lochkreis Außenring (Lo): 18.875 inca. 479,43 mm
Lochkreis Innenring (Li): 14.375 inca. 365,13 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 20.200 inca. 513 mm
Zähnezahl (z2): 101

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon MTE-324X

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	MTE-324X
Zertifiziert austauschbar mit	Kaydon MTE-324X
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Mt Serie
Referenzmodell	MTE-324X
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	20.486 inca. 520,34 mm
Gesamt-Innendurchmesser (di)	12.770 inca. 324,4 mm
Gesamthöhe (H)	2.375 inca. 60,33 mm
Lochkreis Außenring (Lo)	18.875 inca. 479,43 mm
Lochkreis Innenring (Li)	14.375 inca. 365,13 mm
Teilkreisdurchmesser der Verzahnung (D2)	20.200 inca. 513 mm
Gesamtgewicht (G)	99 lbca. 44,906 kg
Tragzahlen
Maximale Zahnkraft (Fz)	8863 lbfca. 39,42 kN
Momententragzahl (Crm)	102400 ft·lbfca. 138,84 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	20 Bohrungen · 0.688
Schraubenbohrungen Innenring (ni)	20 Bohrungen · 0.688
Verzahnung
Teilungssystem	SPECIAL_DP
Source-defined gear pitch (Pd)	5/7 quellseitig definierte Teilung
Zähnezahl (z2)	101

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

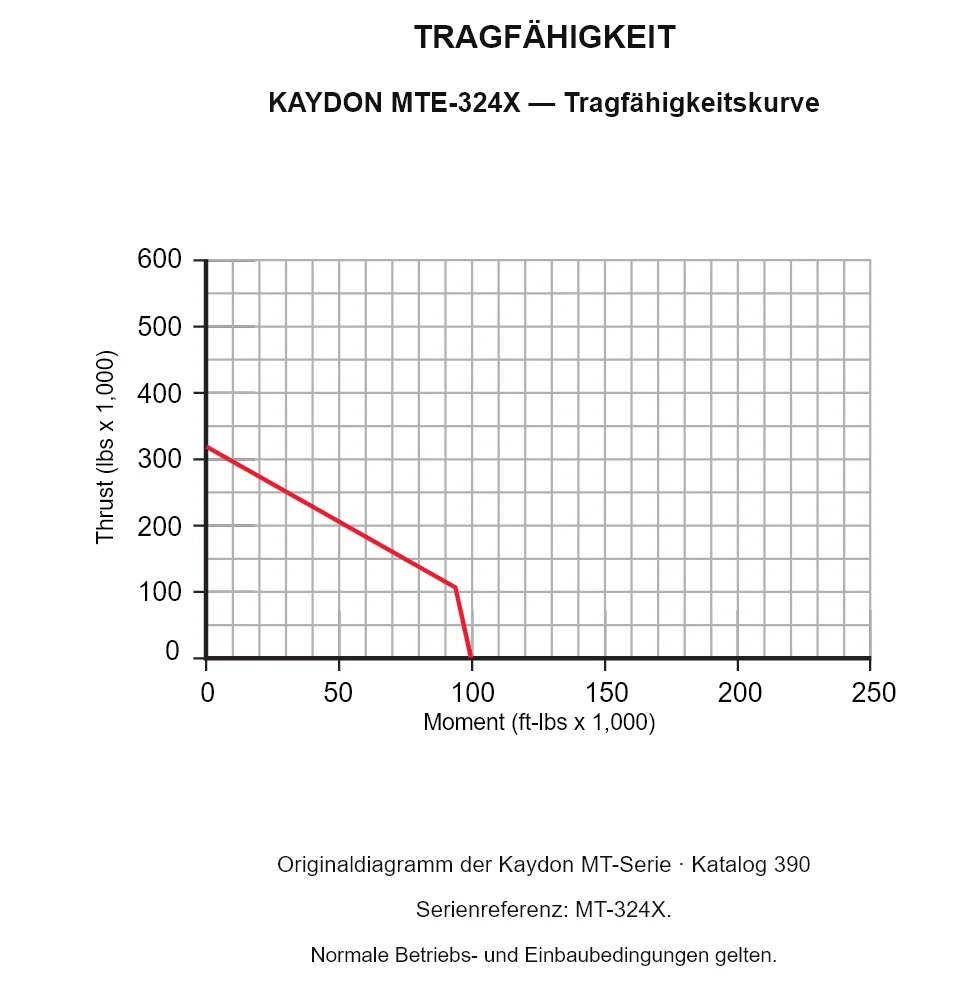

Traglastdiagramm der Serie Mt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon MTE-324X

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
MTE-324T	Außenverzahnt	520.344 × 323.85 × 52.375 mm	Details ansehen →
MTO-324T	Unverzahnt	520.344 × 323.85 × 52.375 mm	Details ansehen →
MTO-324X	Unverzahnt	520.344 × 324.358 × 60.325 mm	Details ansehen →
MTE-265	Außenverzahnt	433.984 × 264.998 × 49.987 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
