Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

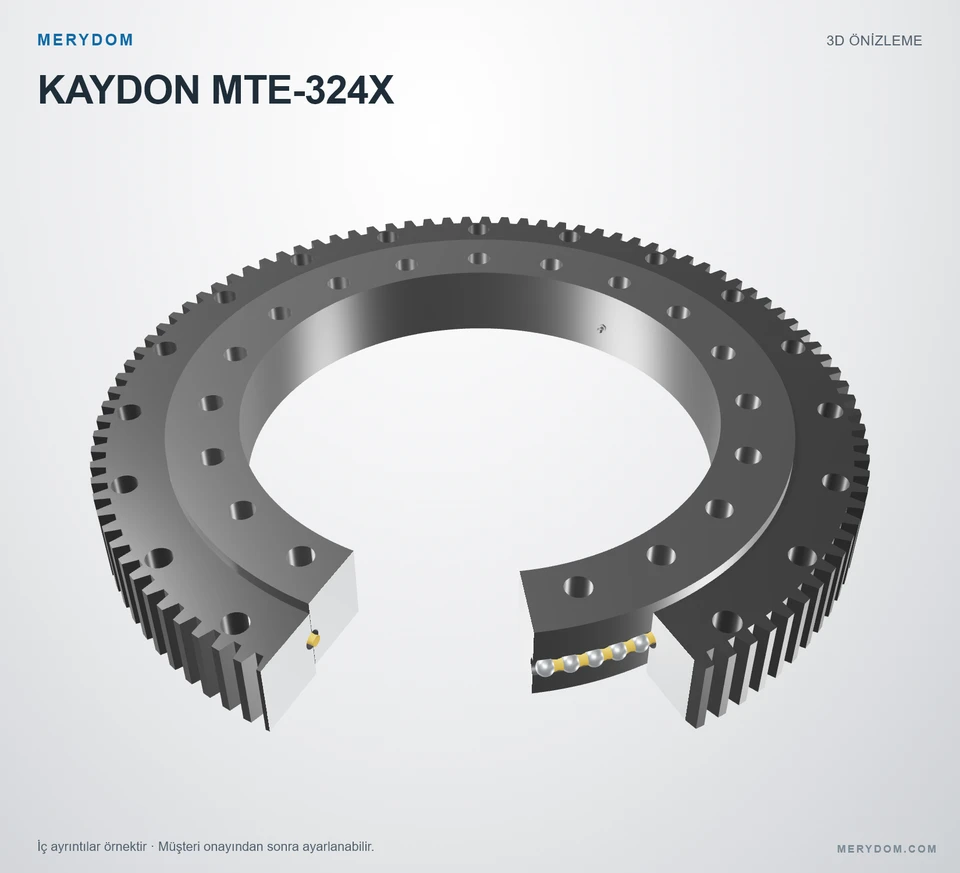

Kaydon MTE-324X Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon MTE-324X. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon MTE-324X. Seri: Mt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
MTE-324X
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon MTE-324X.
- Overall OD (Do)
- 20.486 in
- Overall ID (di)
- 12.770 in
- Toplam yükseklik
- 2.375 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 20 / 20 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

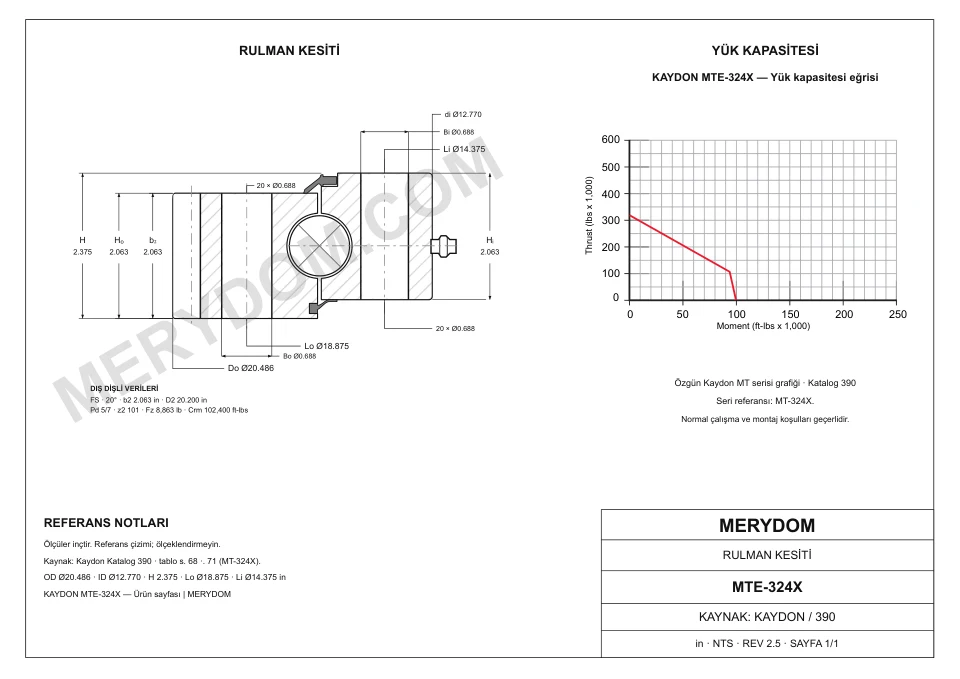

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 20.486 inyaklaşık 520,34 mm
- Toplam iç çap (di)
- 12.770 inyaklaşık 324,4 mm
- Toplam yükseklik (H)
- 2.375 inyaklaşık 60,33 mm
- Montaj ağırlığı (G)
- 99 lbyaklaşık 44,906 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 18.875 inyaklaşık 479,43 mm
- İç bilezik cıvata dairesi (Li)
- 14.375 inyaklaşık 365,13 mm
Dişli
- Dişli hatve çapı (D2)
- 20.200 inyaklaşık 513 mm
- Diş sayısı (z2)
- 101
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon MTE-324X Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | MTE-324X |
| Şununla değiştirilebilirliği sertifikalı | Kaydon MTE-324X |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Mt Seri |
| Referans model | MTE-324X |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 20.486 inyaklaşık 520,34 mm |
| Toplam iç çap (di) | 12.770 inyaklaşık 324,4 mm |
| Toplam yükseklik (H) | 2.375 inyaklaşık 60,33 mm |
| Dış bilezik cıvata dairesi (Lo) | 18.875 inyaklaşık 479,43 mm |
| İç bilezik cıvata dairesi (Li) | 14.375 inyaklaşık 365,13 mm |
| Dişli hatve çapı (D2) | 20.200 inyaklaşık 513 mm |
| Montaj ağırlığı (G) | 99 lbyaklaşık 44,906 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 8863 lbfyaklaşık 39,42 kN |
| Moment yük kapasitesi (Crm) | 102400 ft·lbfyaklaşık 138,84 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 20 delik · 0.688 |
| İç bilezik cıvata delikleri (ni) | 20 delik · 0.688 |
| Dişli | |
| Hatve sistemi | SPECIAL_DP |
| Source-defined gear pitch (Pd) | kaynakta tanımlı 5/7 adımı |
| Diş sayısı (z2) | 101 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

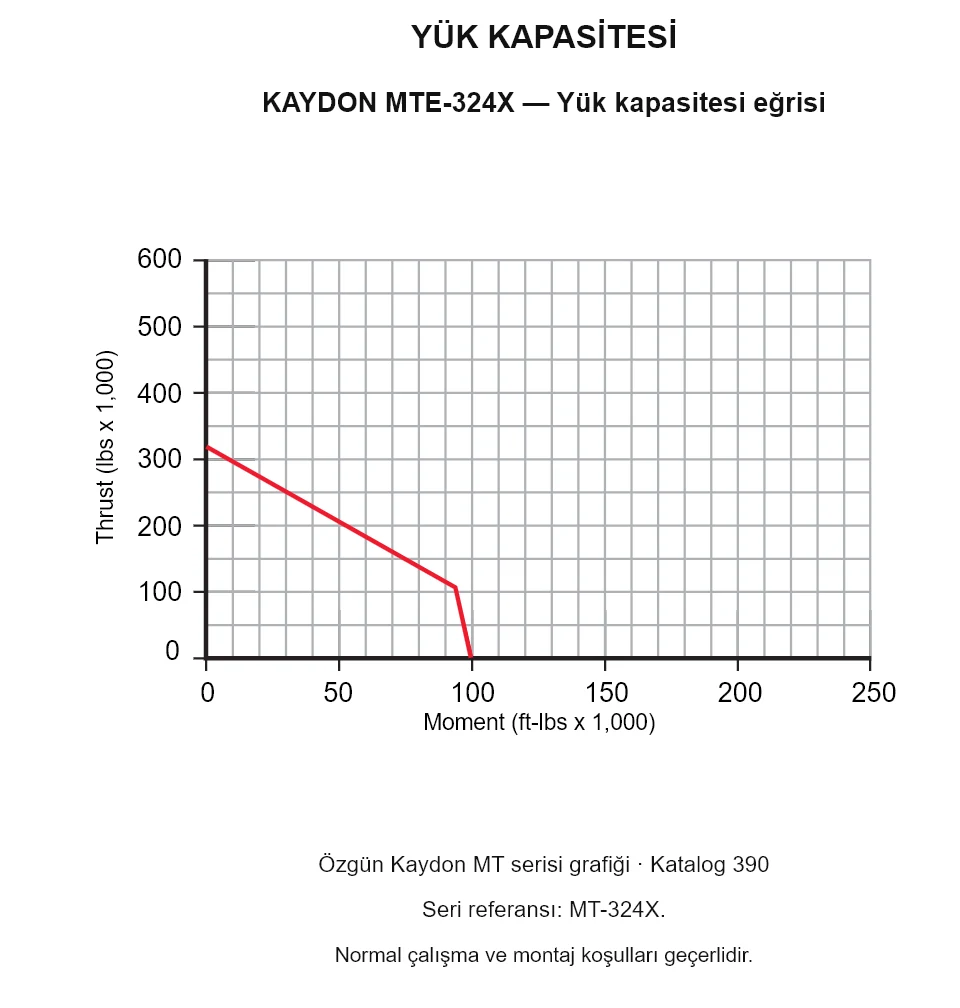

SERİ YÜK KAPASİTESİ
Mt Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon MTE-324X için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model MTE-324X.
