Drehverbindung als Ersatz für Kaydon RK6-16E1Z

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-16E1Z. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon RK6-16E1Z. Serie: Rk. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenDownload complete PDFZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

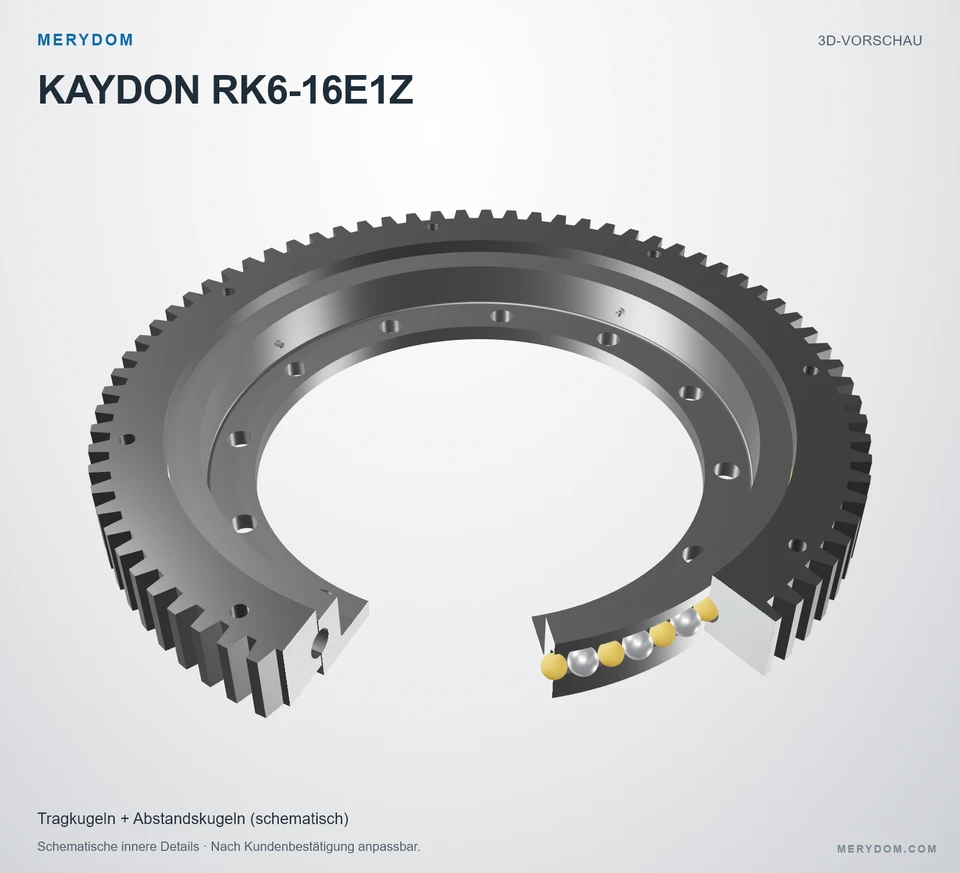

Rk Serie · Außenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

RK6-16E1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-16E1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
19.900 in
Overall ID (di)
11.970 in
Gesamthöhe
2.205 in
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
8 / 12 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

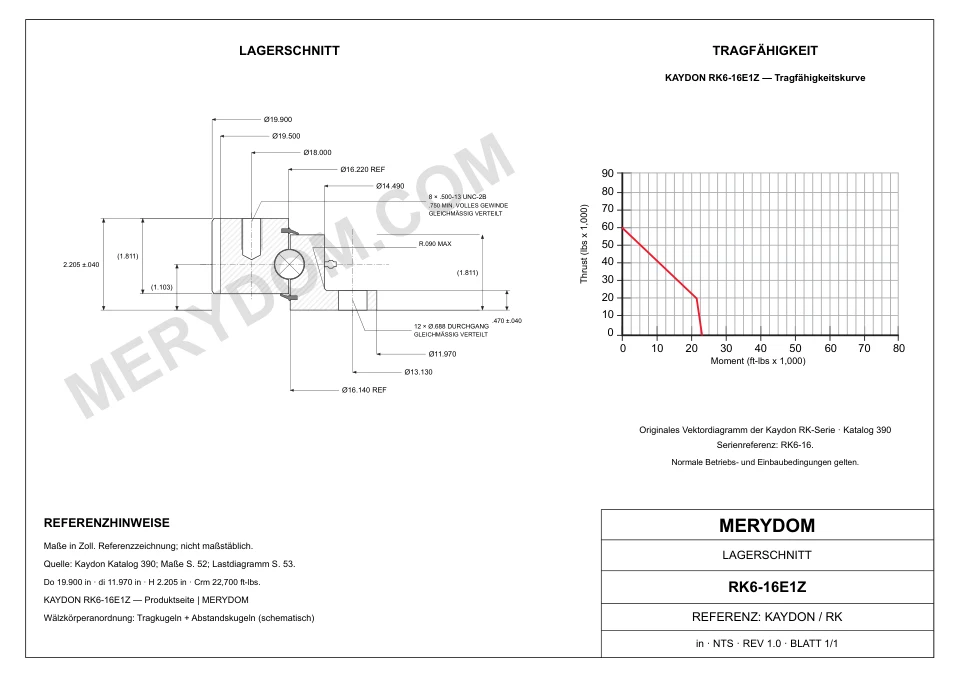

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
19.900 inca. 505 mm
Gesamt-Innendurchmesser (di)
11.970 inca. 304 mm
Innendurchmesser des Außenrings (Di)
16.220 inca. 412 mm
Außendurchmesser des Innenrings (do)
16.140 inca. 410 mm
Innendurchmesser des Innenringkörpers (dr)
14.490 inca. 368 mm
Gesamthöhe (H)
2.205 inca. 56,01 mm
Gesamtgewicht (G)
72 lbca. 32,659 kg

Befestigung

Lochkreis Außenring (Lo)
18.000 inca. 457 mm
Lochkreis Innenring (Li)
13.130 inca. 333,5 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
19.500 inca. 495 mm
Diametralteilung (Pd)
4
Zähnezahl (z2)
78
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon RK6-16E1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellRK6-16E1Z
Zertifiziert austauschbar mitKaydon RK6-16E1Z
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieRk Serie
ReferenzmodellRK6-16E1Z
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartAußenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)19.900 inca. 505 mm
Gesamt-Innendurchmesser (di)11.970 inca. 304 mm
Gesamthöhe (H)2.205 inca. 56,01 mm
Innendurchmesser des Außenrings (Di)16.220 inca. 412 mm
Außendurchmesser des Innenrings (do)16.140 inca. 410 mm
Innendurchmesser des Innenringkörpers (dr)14.490 inca. 368 mm
Lochkreis Außenring (Lo)18.000 inca. 457 mm
Lochkreis Innenring (Li)13.130 inca. 333,5 mm
Teilkreisdurchmesser der Verzahnung (D2)19.500 inca. 495 mm
Gesamtgewicht (G)72 lbca. 32,659 kg
Tragzahlen
Maximale Zahnkraft (Fz)5560 lbfca. 24,73 kN
Momententragzahl (Crm)22700 ft·lbfca. 30,78 kN·m
Befestigung
Schraubenbohrungen Außenring (no)8 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced
Schraubenbohrungen Innenring (ni)12 Bohrungen · 0.688 through, equally spaced
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)4 DP
Äquivalentes Modul (derived reference only) (m)6.35 mm
Zähnezahl (z2)78
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

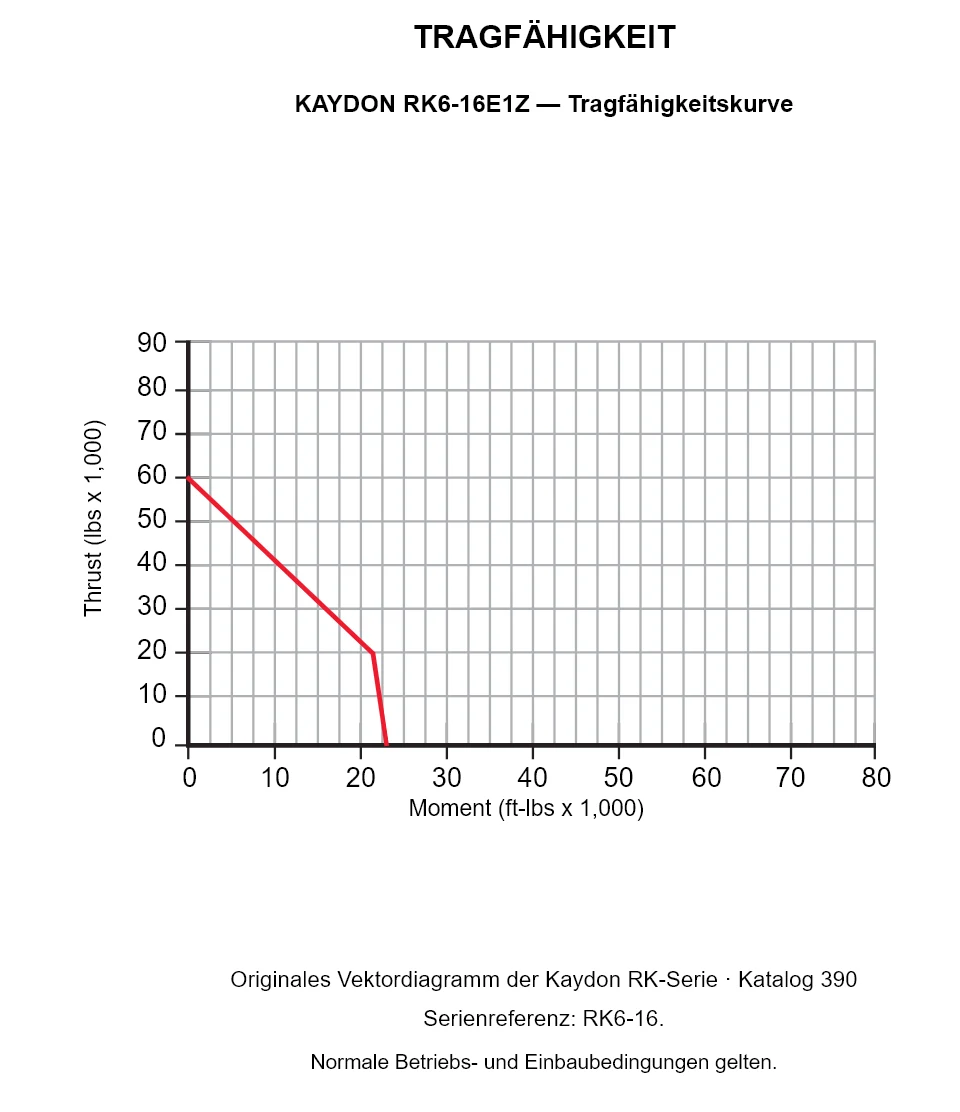

Traglastdiagramm der Serie Rk

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: RK6-16E1ZKurve A · RK6-16
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon RK6-16E1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model RK6-16E1Z.

Preis und Lieferzeit anfragen
