Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

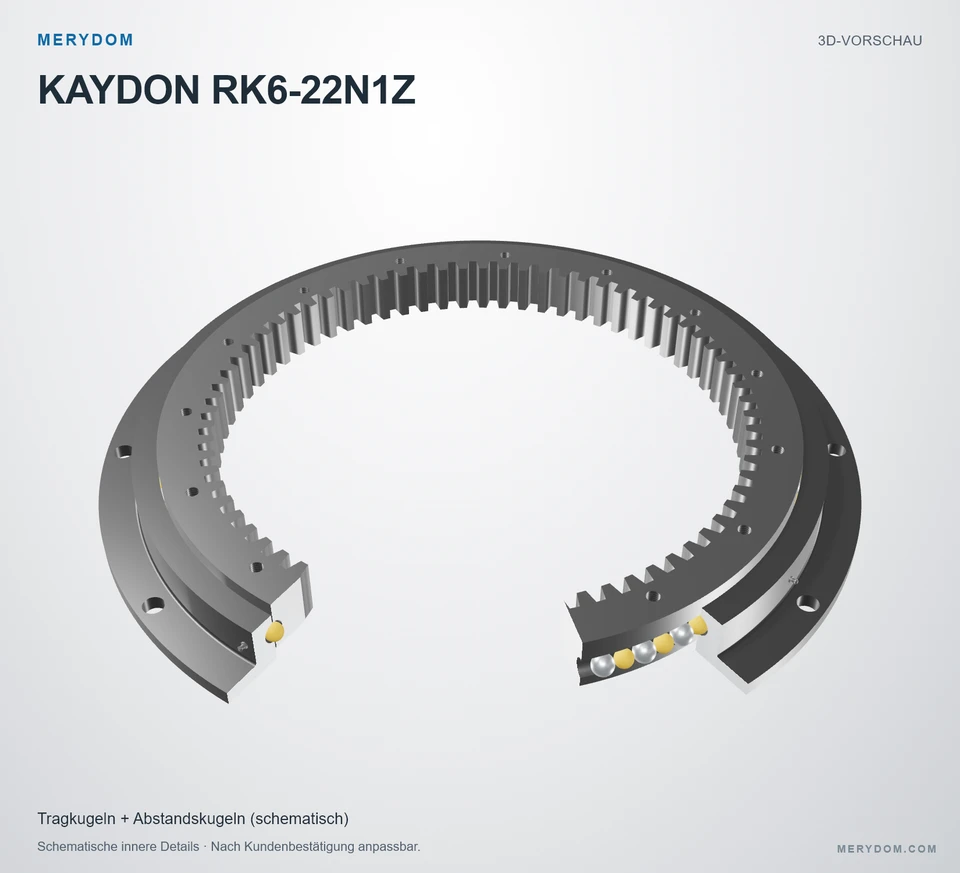

Drehverbindung als Ersatz für Kaydon RK6-22N1Z
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-22N1Z. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon RK6-22N1Z. Serie: Rk. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
RK6-22N1Z
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-22N1Z.
- Overall OD (Do)
- 25.510 in
- Overall ID (di)
- 17.600 in
- Gesamthöhe
- 2.205 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 10 / 15 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

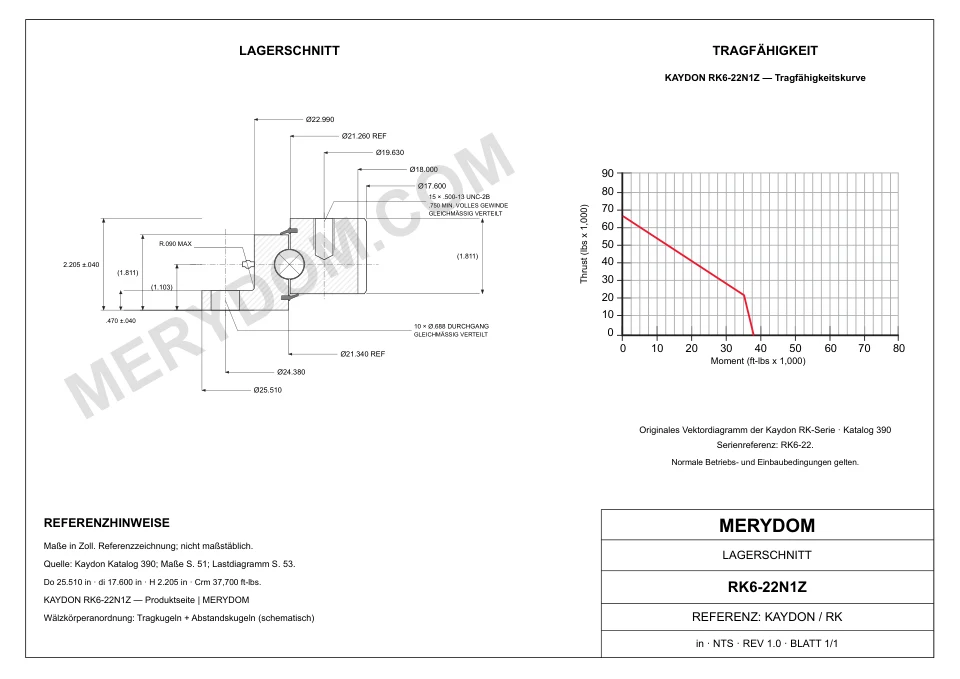

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 25.510 inca. 648 mm
- Gesamt-Innendurchmesser (di)
- 17.600 inca. 447 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 22.990 inca. 583,9 mm
- Innendurchmesser des Außenrings (Di)
- 21.340 inca. 542 mm
- Außendurchmesser des Innenrings (do)
- 21.260 inca. 540 mm
- Gesamthöhe (H)
- 2.205 inca. 56,01 mm
- Gesamtgewicht (G)
- 90 lbca. 40,823 kg
Befestigung
- Lochkreis Außenring (Lo)
- 24.380 inca. 619,3 mm
- Lochkreis Innenring (Li)
- 19.630 inca. 498,6 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 18.000 inca. 457 mm
- Diametralteilung (Pd)
- 4
- Zähnezahl (z2)
- 72
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon RK6-22N1Z
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | RK6-22N1Z |
| Zertifiziert austauschbar mit | Kaydon RK6-22N1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Rk Serie |
| Referenzmodell | RK6-22N1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 25.510 inca. 648 mm |
| Gesamt-Innendurchmesser (di) | 17.600 inca. 447 mm |
| Gesamthöhe (H) | 2.205 inca. 56,01 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 22.990 inca. 583,9 mm |
| Innendurchmesser des Außenrings (Di) | 21.340 inca. 542 mm |
| Außendurchmesser des Innenrings (do) | 21.260 inca. 540 mm |
| Lochkreis Außenring (Lo) | 24.380 inca. 619,3 mm |
| Lochkreis Innenring (Li) | 19.630 inca. 498,6 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 18.000 inca. 457 mm |
| Gesamtgewicht (G) | 90 lbca. 40,823 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 6530 lbfca. 29,05 kN |
| Momententragzahl (Crm) | 37700 ft·lbfca. 51,11 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 10 Bohrungen · 0.688 through, equally spaced |
| Schraubenbohrungen Innenring (ni) | 15 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 4 DP |
| Äquivalentes Modul (derived reference only) (m) | 6.35 mm |
| Zähnezahl (z2) | 72 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

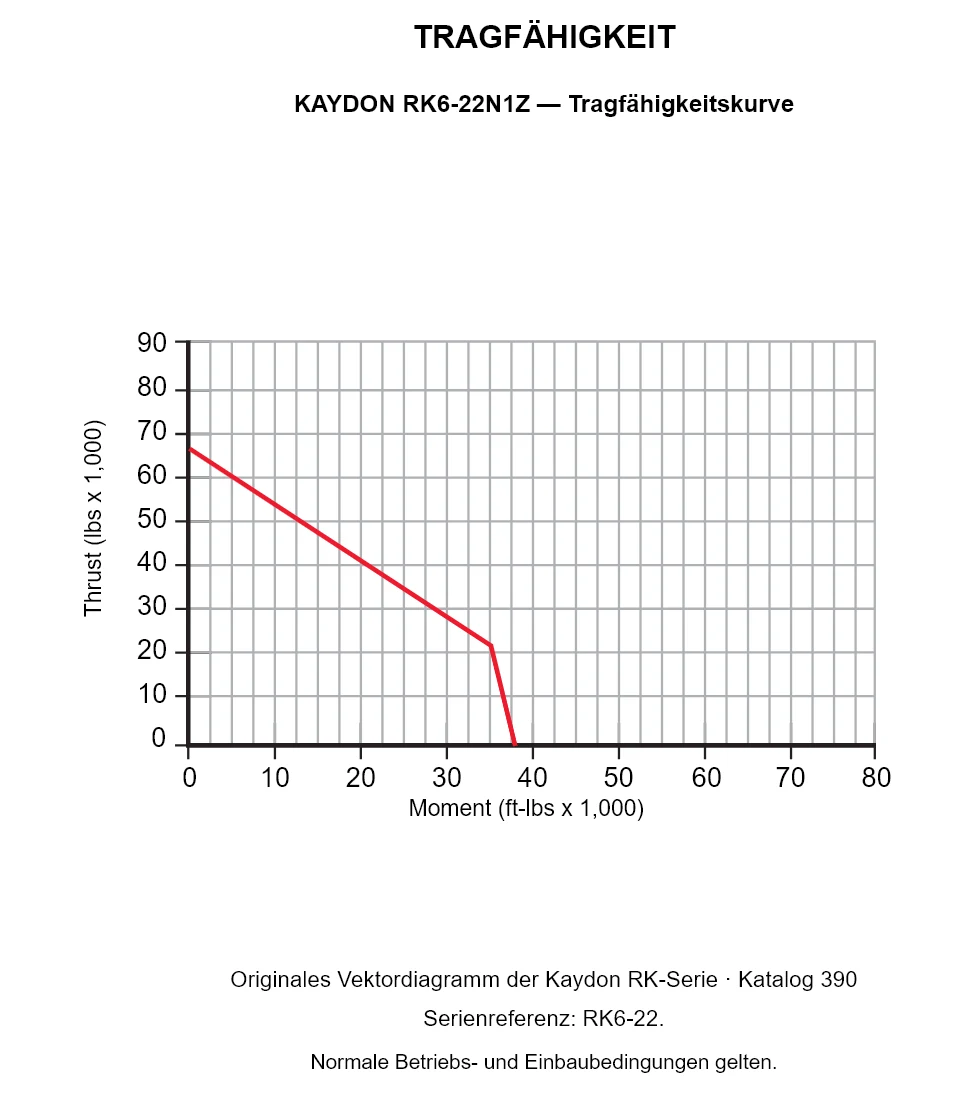

Traglastdiagramm der Serie Rk
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon RK6-22N1Z
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model RK6-22N1Z.
