Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon RK6-43E1Z
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-43E1Z. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon RK6-43E1Z. Serie: Rk. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.

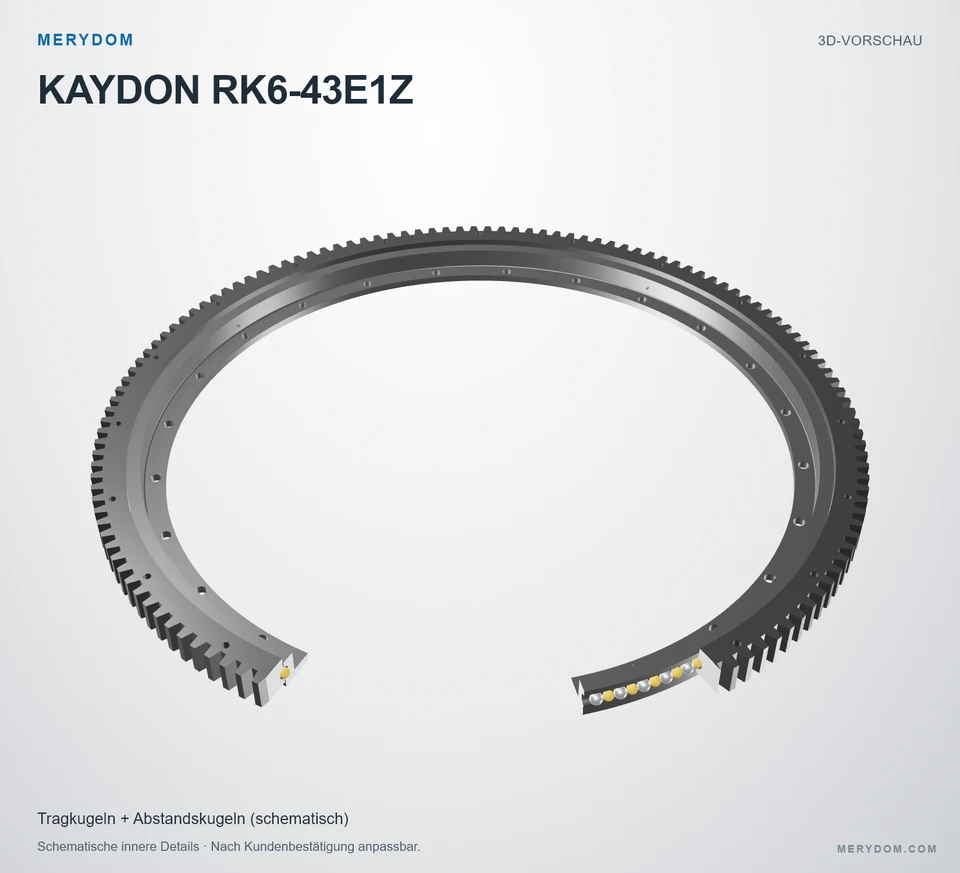

Wälzkörperanordnung: Tragkugeln mit Abstandskugeln
Katalog 390, S. 47: Tragkugeln und Abstandskugeln sind abwechselnd angeordnet. Gelb kennzeichnet die Abstandskugeln in der Darstellung und legt keinen Werkstoff fest.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
RK6-43E1Z
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon RK6-43E1Z.
- Overall OD (Do)
- 46.867 in
- Overall ID (di)
- 38.750 in
- Gesamthöhe
- 2.205 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 20 / 24 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

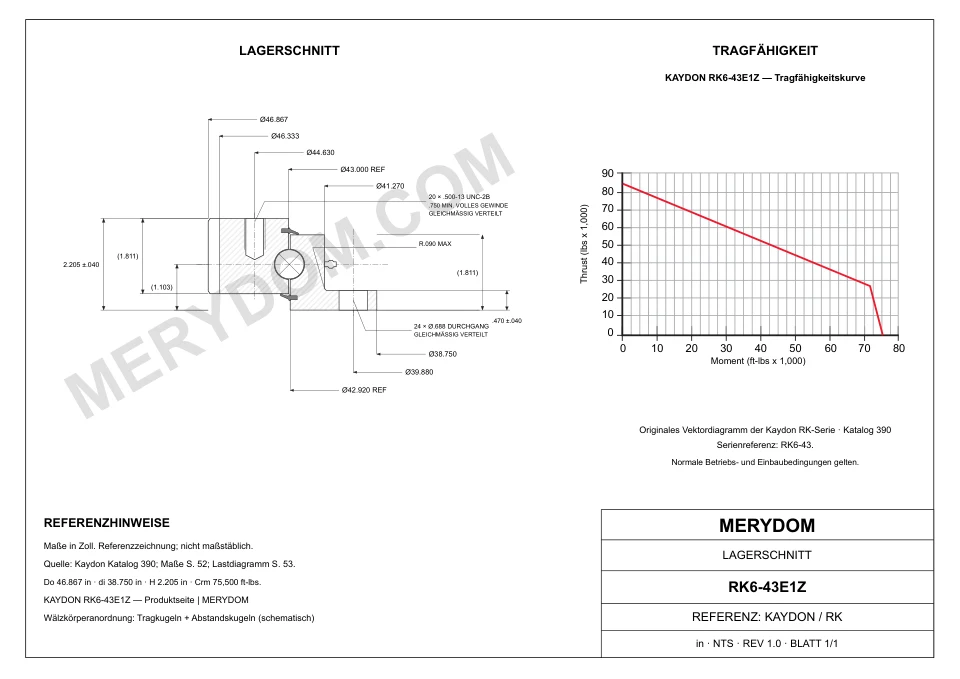

Abmessungen
- Gesamt-Außendurchmesser (Do)
- 46.867 inca. 1.190,42 mm
- Gesamt-Innendurchmesser (di)
- 38.750 inca. 984,3 mm
- Innendurchmesser des Außenrings (Di)
- 43.000 inca. 1.092 mm
- Außendurchmesser des Innenrings (do)
- 42.920 inca. 1.090,2 mm
- Innendurchmesser des Innenringkörpers (dr)
- 41.270 inca. 1.048,3 mm
- Gesamthöhe (H)
- 2.205 inca. 56,01 mm
- Gesamtgewicht (G)
- 189 lbca. 85,729 kg
- Innenringhöhe (Hi)
- 1.811 inca. 46 mm
- Außenringhöhe (Ho)
- 1.811 inca. 46 mm
Befestigung
- Lochkreis Außenring (Lo)
- 44.630 inca. 1.133,6 mm
- Lochkreis Innenring (Li)
- 39.880 inca. 1.013 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 46.333 inca. 1.176,86 mm
- Diametralteilung (Pd)
- 3
- Zähnezahl (z2)
- 139
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon RK6-43E1Z
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | RK6-43E1Z |
| Zertifiziert austauschbar mit | Kaydon RK6-43E1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Rk Serie |
| Referenzmodell | RK6-43E1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 46.867 inca. 1.190,42 mm |
| Gesamt-Innendurchmesser (di) | 38.750 inca. 984,3 mm |
| Gesamthöhe (H) | 2.205 inca. 56,01 mm |
| Innenringhöhe (Hi) | 1.811 inca. 46 mm |
| Außenringhöhe (Ho) | 1.811 inca. 46 mm |
| Innendurchmesser des Außenrings (Di) | 43.000 inca. 1.092 mm |
| Außendurchmesser des Innenrings (do) | 42.920 inca. 1.090,2 mm |
| Innendurchmesser des Innenringkörpers (dr) | 41.270 inca. 1.048,3 mm |
| Lochkreis Außenring (Lo) | 44.630 inca. 1.133,6 mm |
| Lochkreis Innenring (Li) | 39.880 inca. 1.013 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 46.333 inca. 1.176,86 mm |
| Gesamtgewicht (G) | 189 lbca. 85,729 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 7680 lbfca. 34,16 kN |
| Momententragzahl (Crm) | 75500 ft·lbfca. 102,36 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 20 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Schraubenbohrungen Innenring (ni) | 24 Bohrungen · 0.688 through, equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 3 DP |
| Äquivalentes Modul (derived reference only) (m) | 8.466667 mm |
| Zähnezahl (z2) | 139 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

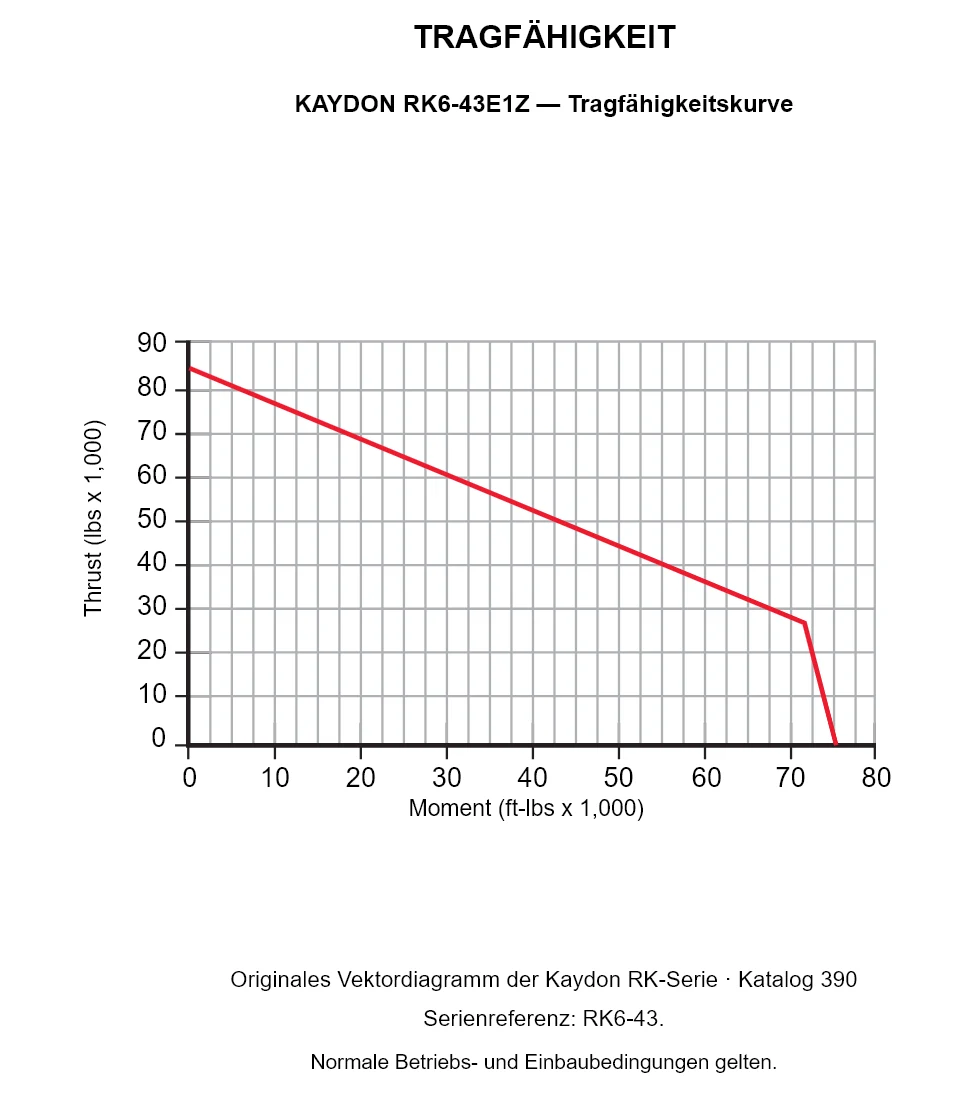

KAYDON RK6-43E1Z — Tragfähigkeitskurve
KAYDON RK6-43E1Z — Tragfähigkeitskurve
KAYDON RK6-43E1Z — Tragfähigkeitskurve. Serienreferenz: RK6-43. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon RK6-43E1Z
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
