Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon RK6-43E1Z Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon RK6-43E1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon RK6-43E1Z. Seri: Rk. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

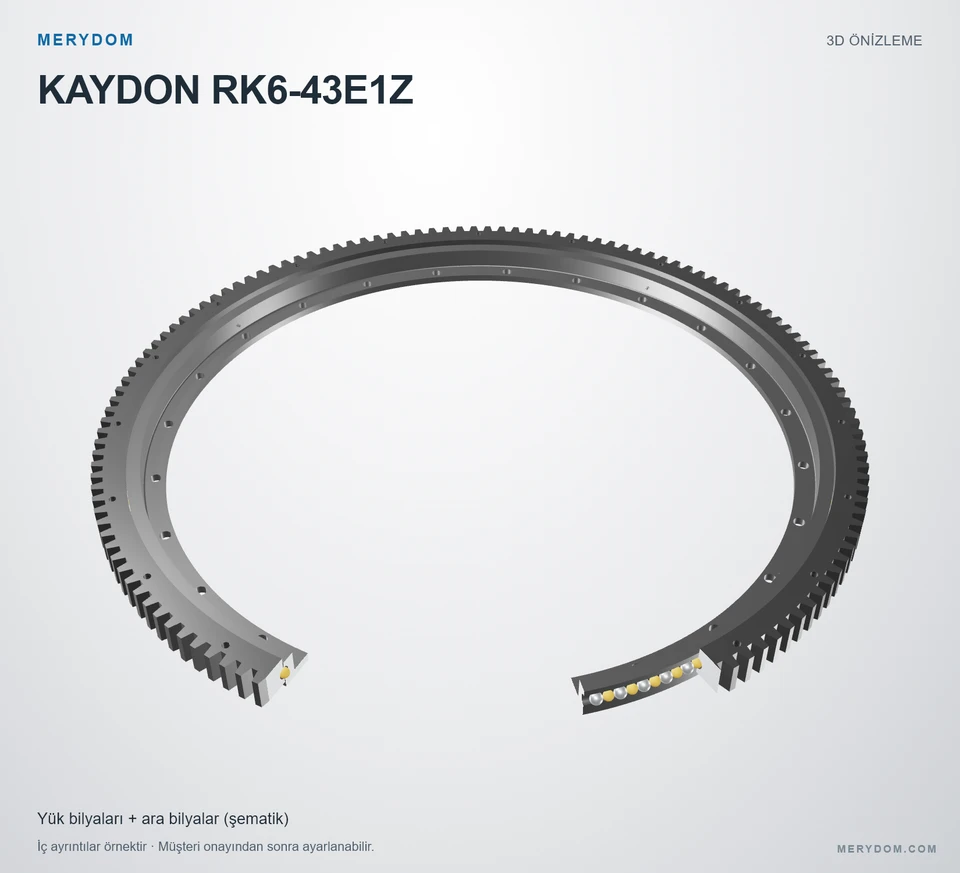

Yuvarlanma elemanı düzeni: Ara bilyalı yük bilyası düzeni
Katalog 390, s47: yük bilyaları ve ara bilyalar dönüşümlü olarak sıralanır. Sarı renk, çizimde ara bilyaları ayırt eder; malzemelerini belirtmez.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
RK6-43E1Z
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon RK6-43E1Z.
- Overall OD (Do)
- 46.867 in
- Overall ID (di)
- 38.750 in
- Toplam yükseklik
- 2.205 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 20 / 24 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

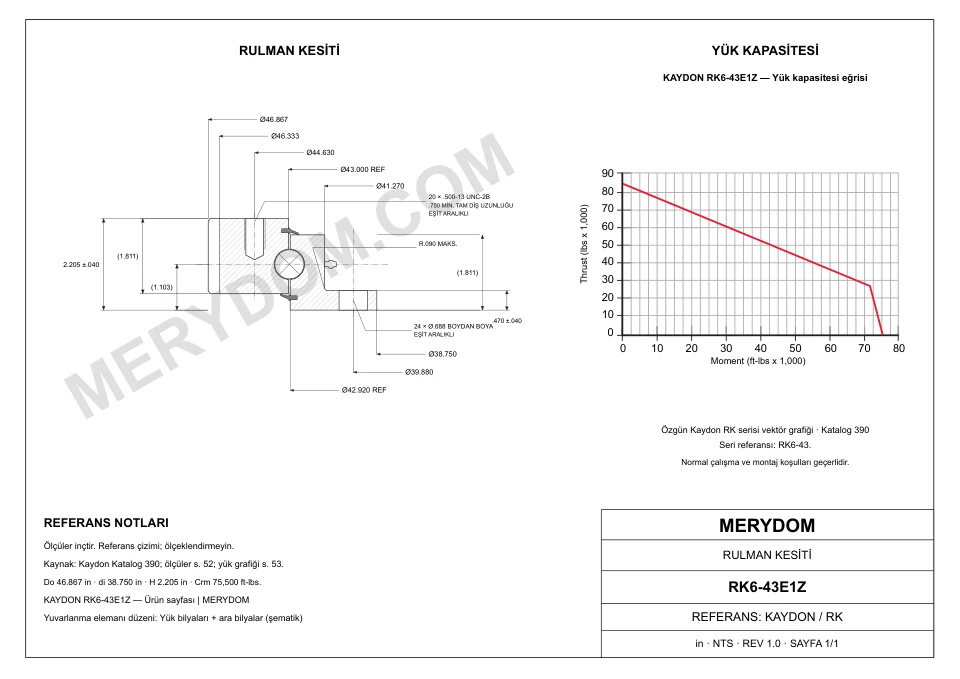

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 46.867 inyaklaşık 1 190,42 mm
- Toplam iç çap (di)
- 38.750 inyaklaşık 984,3 mm
- Dış bilezik iç çapı (Di)
- 43.000 inyaklaşık 1 092 mm
- İç bilezik dış çapı (do)
- 42.920 inyaklaşık 1 090,2 mm
- İç bilezik gövde iç çapı (dr)
- 41.270 inyaklaşık 1 048,3 mm
- Toplam yükseklik (H)
- 2.205 inyaklaşık 56,01 mm
- Montaj ağırlığı (G)
- 189 lbyaklaşık 85,729 kg
- İç bilezik yüksekliği (Hi)
- 1.811 inyaklaşık 46 mm
- Dış bilezik yüksekliği (Ho)
- 1.811 inyaklaşık 46 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 44.630 inyaklaşık 1 133,6 mm
- İç bilezik cıvata dairesi (Li)
- 39.880 inyaklaşık 1 013 mm
Dişli
- Dişli hatve çapı (D2)
- 46.333 inyaklaşık 1 176,86 mm
- Diametral adım (Pd)
- 3
- Diş sayısı (z2)
- 139
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon RK6-43E1Z Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | RK6-43E1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon RK6-43E1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Rk Seri |
| Referans model | RK6-43E1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 46.867 inyaklaşık 1 190,42 mm |
| Toplam iç çap (di) | 38.750 inyaklaşık 984,3 mm |
| Toplam yükseklik (H) | 2.205 inyaklaşık 56,01 mm |
| İç bilezik yüksekliği (Hi) | 1.811 inyaklaşık 46 mm |
| Dış bilezik yüksekliği (Ho) | 1.811 inyaklaşık 46 mm |
| Dış bilezik iç çapı (Di) | 43.000 inyaklaşık 1 092 mm |
| İç bilezik dış çapı (do) | 42.920 inyaklaşık 1 090,2 mm |
| İç bilezik gövde iç çapı (dr) | 41.270 inyaklaşık 1 048,3 mm |
| Dış bilezik cıvata dairesi (Lo) | 44.630 inyaklaşık 1 133,6 mm |
| İç bilezik cıvata dairesi (Li) | 39.880 inyaklaşık 1 013 mm |
| Dişli hatve çapı (D2) | 46.333 inyaklaşık 1 176,86 mm |
| Montaj ağırlığı (G) | 189 lbyaklaşık 85,729 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 7680 lbfyaklaşık 34,16 kN |
| Moment yük kapasitesi (Crm) | 75500 ft·lbfyaklaşık 102,36 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 20 delik · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| İç bilezik cıvata delikleri (ni) | 24 delik · 0.688 through, equally spaced |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 3 DP |
| Eşdeğer modül (derived reference only) (m) | 8.466667 mm |
| Diş sayısı (z2) | 139 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

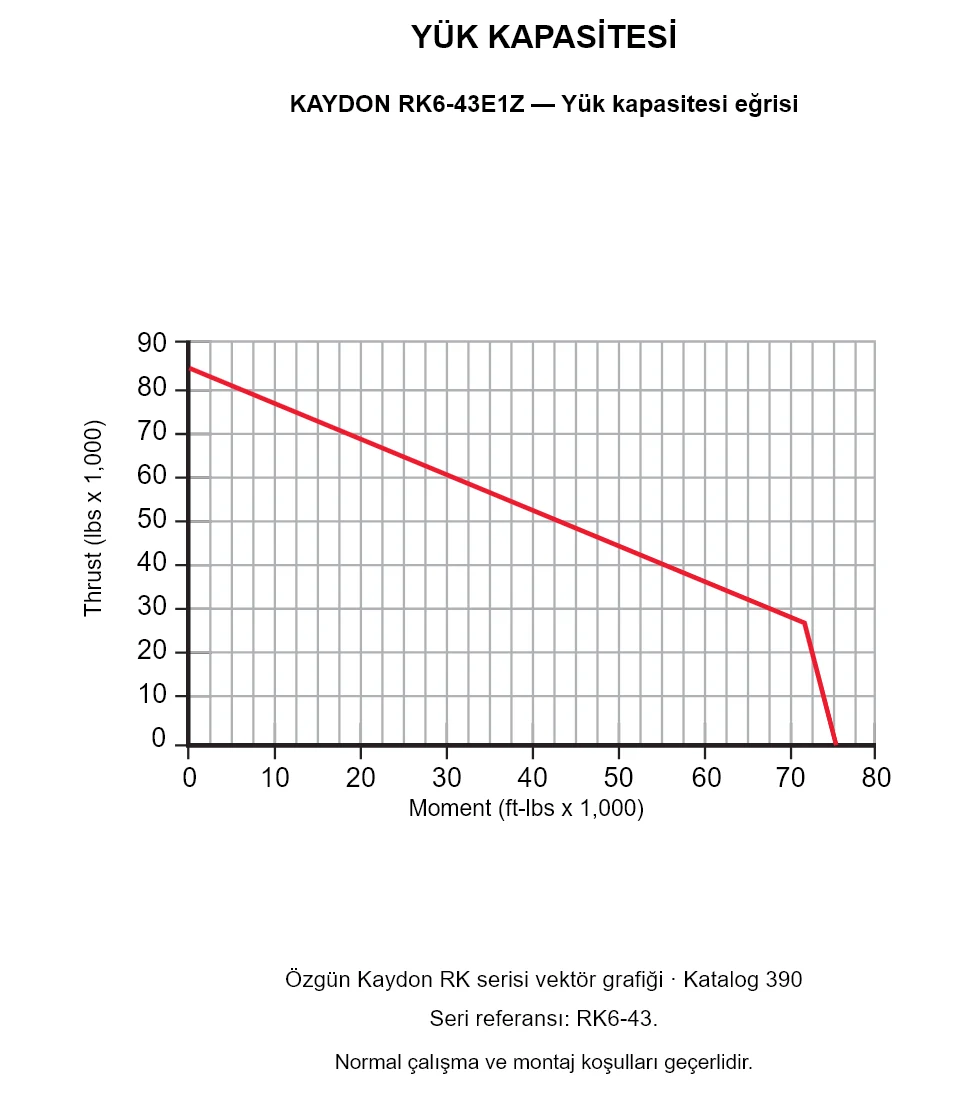

KAYDON RK6-43E1Z — Yük kapasitesi eğrisi
KAYDON RK6-43E1Z — Yük kapasitesi eğrisi
KAYDON RK6-43E1Z — Yük kapasitesi eğrisi. Seri referansı: RK6-43. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon RK6-43E1Z için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
