Kaydon RK6-43N1Z Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon RK6-43N1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon RK6-43N1Z. Seri: Rk. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

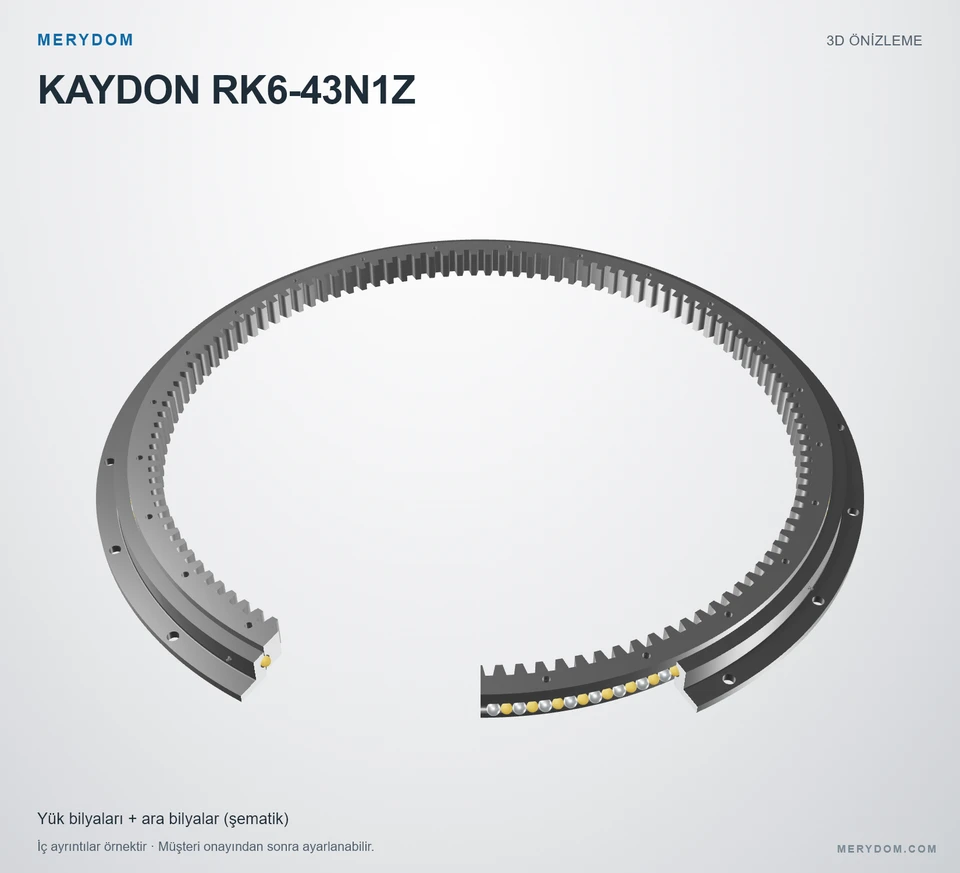

RK6-43N1Z
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon RK6-43N1Z.
- Overall OD (Do)
- 47.170 in
- Overall ID (di)
- 39.133 in
- Toplam yükseklik
- 2.205 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 18 / 24 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 47.170 inyaklaşık 1 198,1 mm
- Toplam iç çap (di)
- 39.133 inyaklaşık 993,98 mm
- Dış bilezik gövde dış çapı (Dr)
- 44.650 inyaklaşık 1 134,1 mm
- Dış bilezik iç çapı (Di)
- 43.000 inyaklaşık 1 092 mm
- İç bilezik dış çapı (do)
- 42.920 inyaklaşık 1 090,2 mm
- Toplam yükseklik (H)
- 2.205 inyaklaşık 56,01 mm
- Montaj ağırlığı (G)
- 188 lbyaklaşık 85,275 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 46.000 inyaklaşık 1 168 mm
- İç bilezik cıvata dairesi (Li)
- 41.500 inyaklaşık 1 054 mm
Dişli
- Dişli hatve çapı (D2)
- 39.667 inyaklaşık 1 007,54 mm
- Diametral adım (Pd)
- 3
- Diş sayısı (z2)
- 119
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon RK6-43N1Z Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | RK6-43N1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon RK6-43N1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Rk Seri |
| Referans model | RK6-43N1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 47.170 inyaklaşık 1 198,1 mm |
| Toplam iç çap (di) | 39.133 inyaklaşık 993,98 mm |
| Toplam yükseklik (H) | 2.205 inyaklaşık 56,01 mm |
| Dış bilezik gövde dış çapı (Dr) | 44.650 inyaklaşık 1 134,1 mm |
| Dış bilezik iç çapı (Di) | 43.000 inyaklaşık 1 092 mm |
| İç bilezik dış çapı (do) | 42.920 inyaklaşık 1 090,2 mm |
| Dış bilezik cıvata dairesi (Lo) | 46.000 inyaklaşık 1 168 mm |
| İç bilezik cıvata dairesi (Li) | 41.500 inyaklaşık 1 054 mm |
| Dişli hatve çapı (D2) | 39.667 inyaklaşık 1 007,54 mm |
| Montaj ağırlığı (G) | 188 lbyaklaşık 85,275 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 8340 lbfyaklaşık 37,1 kN |
| Moment yük kapasitesi (Crm) | 75500 ft·lbfyaklaşık 102,36 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 18 delik · 0.688 through, equally spaced |
| İç bilezik cıvata delikleri (ni) | 24 delik · 0.500-13 UNC-2B; 0.750 min full thread; equally spaced |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 3 DP |
| Eşdeğer modül (derived reference only) (m) | 8.466667 mm |
| Diş sayısı (z2) | 119 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

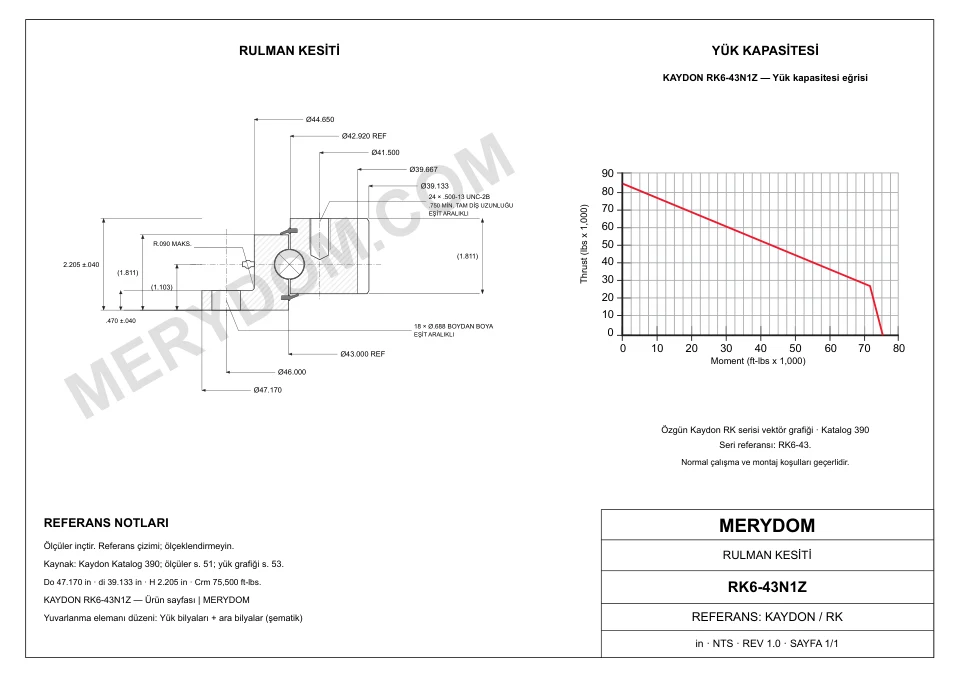

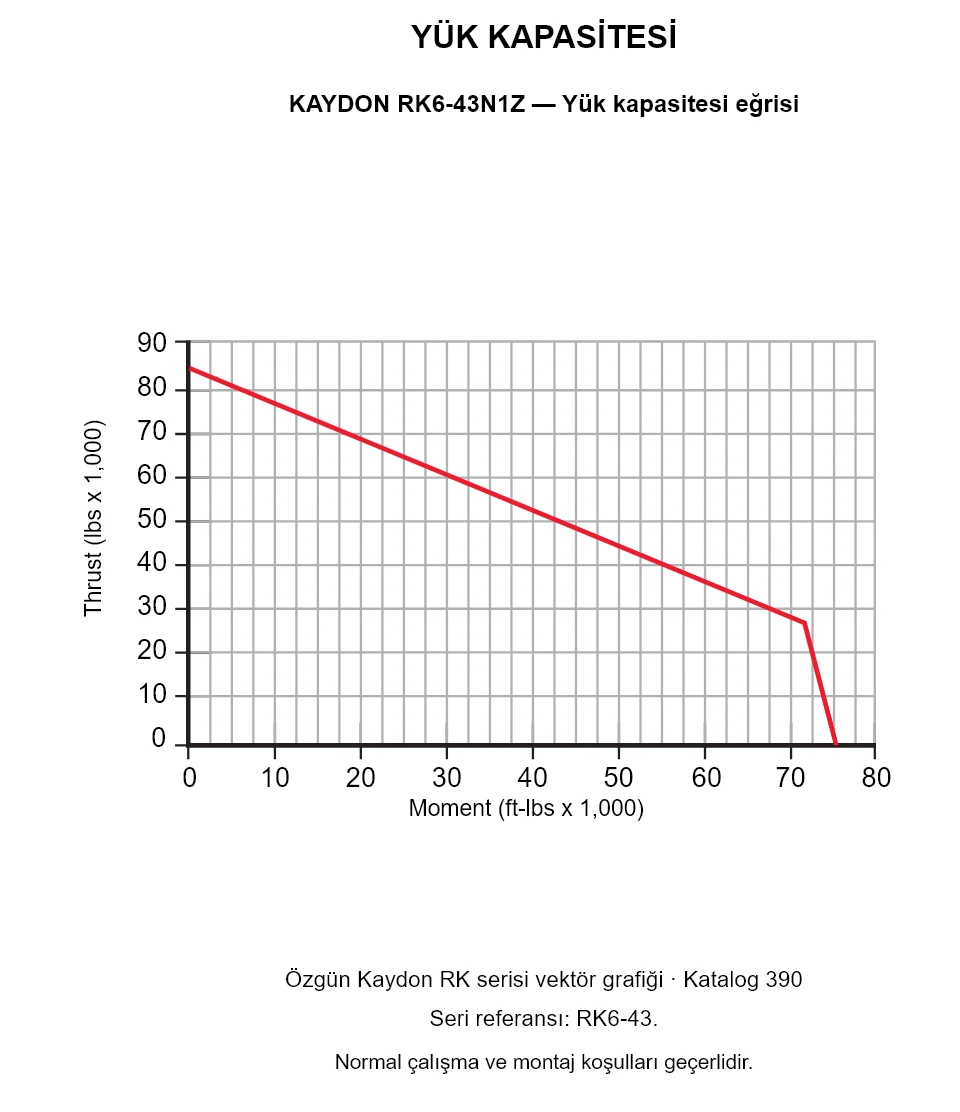

SERİ YÜK KAPASİTESİ
