Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

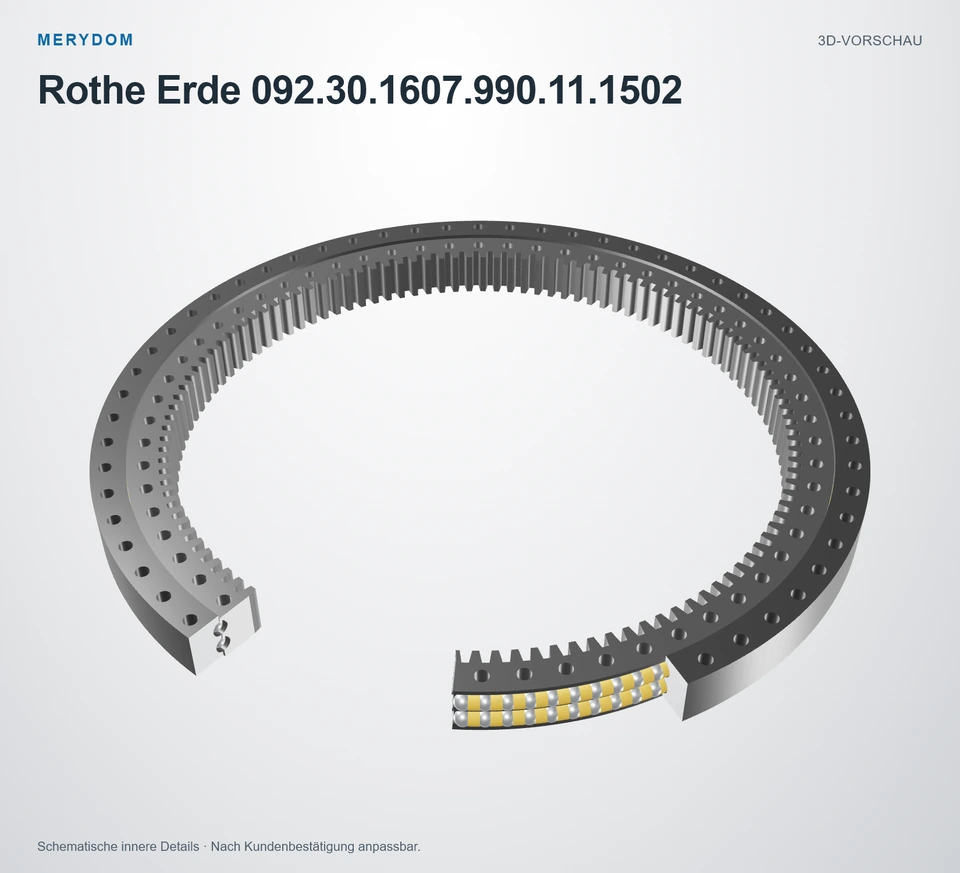

Drehverbindung als Ersatz für Rothe Erde 092.30.1607.990.11.1502
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 092.30.1607.990.11.1502. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Rothe Erde 092.30.1607.990.11.1502. Serie: 09. Lagerkonstruktion: Zweireihiges Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
092.30.1607.990.11.1502
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 092.30.1607.990.11.1502.
- Overall OD (Do)
- 1758 mm
- Overall ID (di)
- 1404 mm
- Gesamthöhe
- 119 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Zweireihiges Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

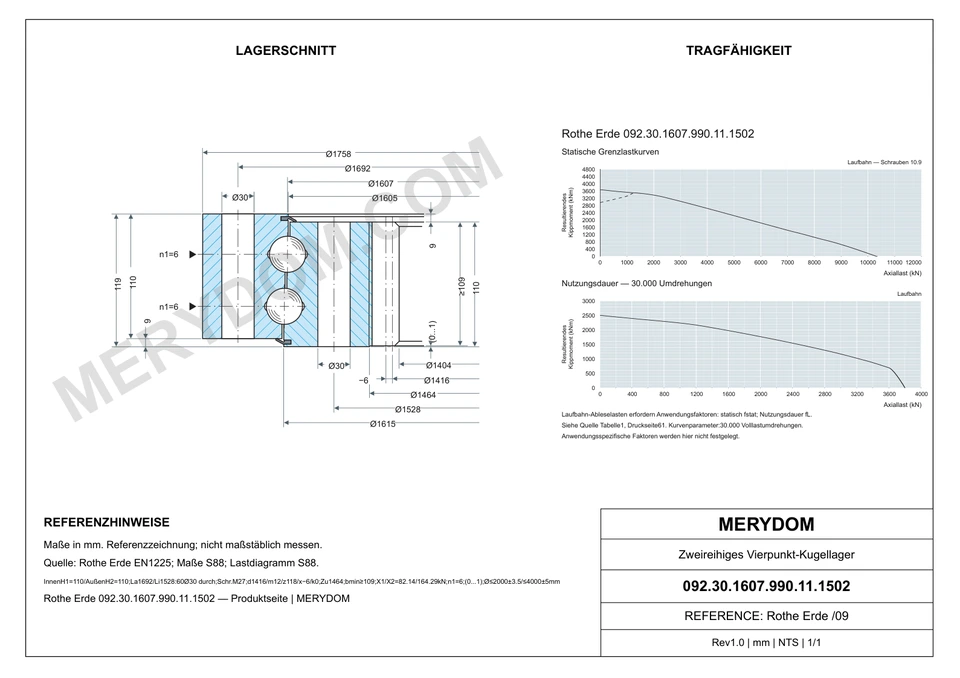

Abmessungen
- Laufbahndurchmesser (DL)
- 1.607 mm
- Gesamt-Außendurchmesser (Da)
- 1.758 mm
- Gesamt-Innendurchmesser (Di)
- 1.404 mm
- Gesamthöhe (H)
- 119 mm
- Katalogdurchmesser O (O)
- 1.605 mm
- Katalogdurchmesser U (U)
- 1.615 mm
- Ringhöhe H1 (H1)
- 110 mm
- Ringhöhe H2 (H2)
- 110 mm
- Unterer Ringversatz Hu (Hu)
- 9 mm
- Oberer Ringversatz Ho (Ho)
- 9 mm
- Gesamtgewicht (Gewicht)
- 613 kg
Befestigung
- Lochkreis Außenring (La)
- 1.692 mm
- Lochkreis Innenring (Li)
- 1.528 mm
- Gemeinsame Anzahl Montagebohrungen (n)
- 60
- Gemeinsamer Montagebohrungsdurchmesser (B)
- 30 mm
- Metrische Schraubennenngröße (M)
- 27 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.416 mm
- Verzahnungsmodul (m)
- 12 mm
- Zähnezahl (z)
- 118
- Profilverschiebungsprodukt x·m (x*m)
- -6 mm
- Zahnkopfhöhen-Korrekturprodukt k·m (k*m)
- 0 mm
- Mindestzahnbreite (bmin)
- 109 mm
- Zahnfußhalsdurchmesser Zu (Zu)
- 1.464 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Rothe Erde 092.30.1607.990.11.1502
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 092.30.1607.990.11.1502 |
| Zertifiziert austauschbar mit | Rothe Erde 092.30.1607.990.11.1502 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 09 Serie |
| Referenzmodell | 092.30.1607.990.11.1502 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Zweireihiges Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 1.607 mm |
| Gesamt-Außendurchmesser (Da) | 1.758 mm |
| Gesamt-Innendurchmesser (Di) | 1.404 mm |
| Gesamthöhe (H) | 119 mm |
| Katalogdurchmesser O (O) | 1.605 mm |
| Katalogdurchmesser U (U) | 1.615 mm |
| Ringhöhe H1 (H1) | 110 mm |
| Ringhöhe H2 (H2) | 110 mm |
| Unterer Ringversatz Hu (Hu) | 9 mm |
| Oberer Ringversatz Ho (Ho) | 9 mm |
| Gesamtgewicht (Gewicht) | 613 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1.692 mm |
| Lochkreis Innenring (Li) | 1.528 mm |
| Gemeinsame Anzahl Montagebohrungen (n) | 60 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 30 mm |
| Metrische Schraubennenngröße (M) | 27 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.416 mm |
| Verzahnungsmodul (m) | 12 mm |
| Zähnezahl (z) | 118 |
| Profilverschiebungsprodukt x·m (x*m) | -6 mm |
| Zahnkopfhöhen-Korrekturprodukt k·m (k*m) | 0 mm |
| Mindestzahnbreite (bmin) | 109 mm |
| Zahnfußhalsdurchmesser Zu (Zu) | 1.464 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 82,14 kN |
| Zulässige Umfangskraft, maximal (X2) | 164,29 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 6 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

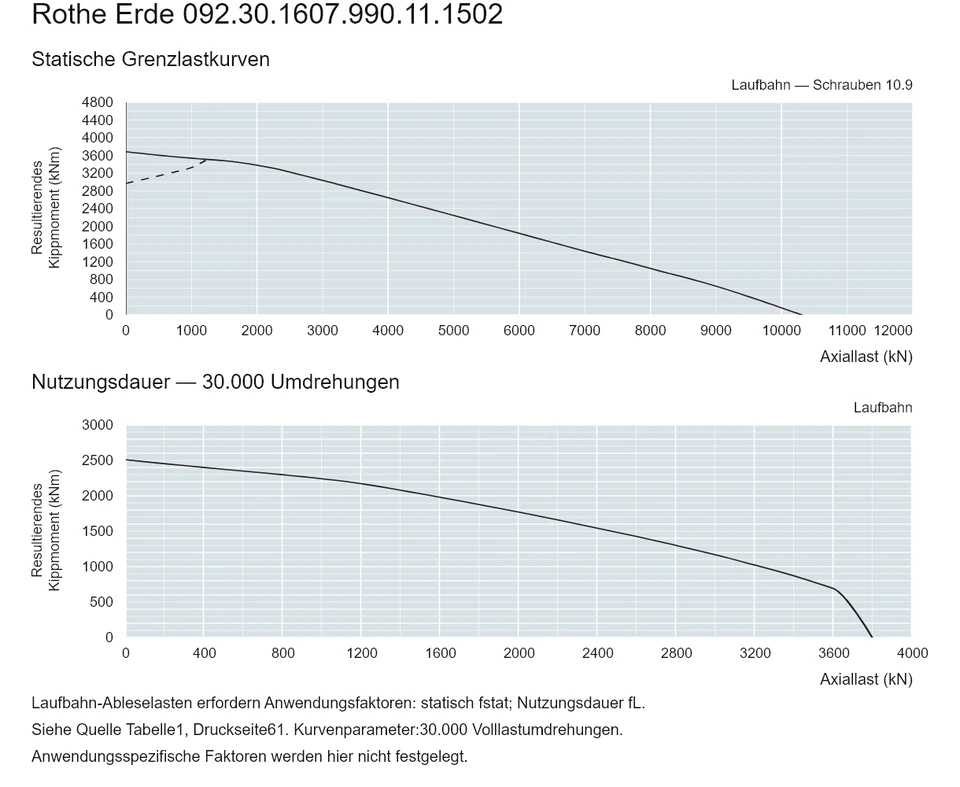

Traglastdiagramm der Serie 09
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Rothe Erde 092.30.1607.990.11.1502
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
