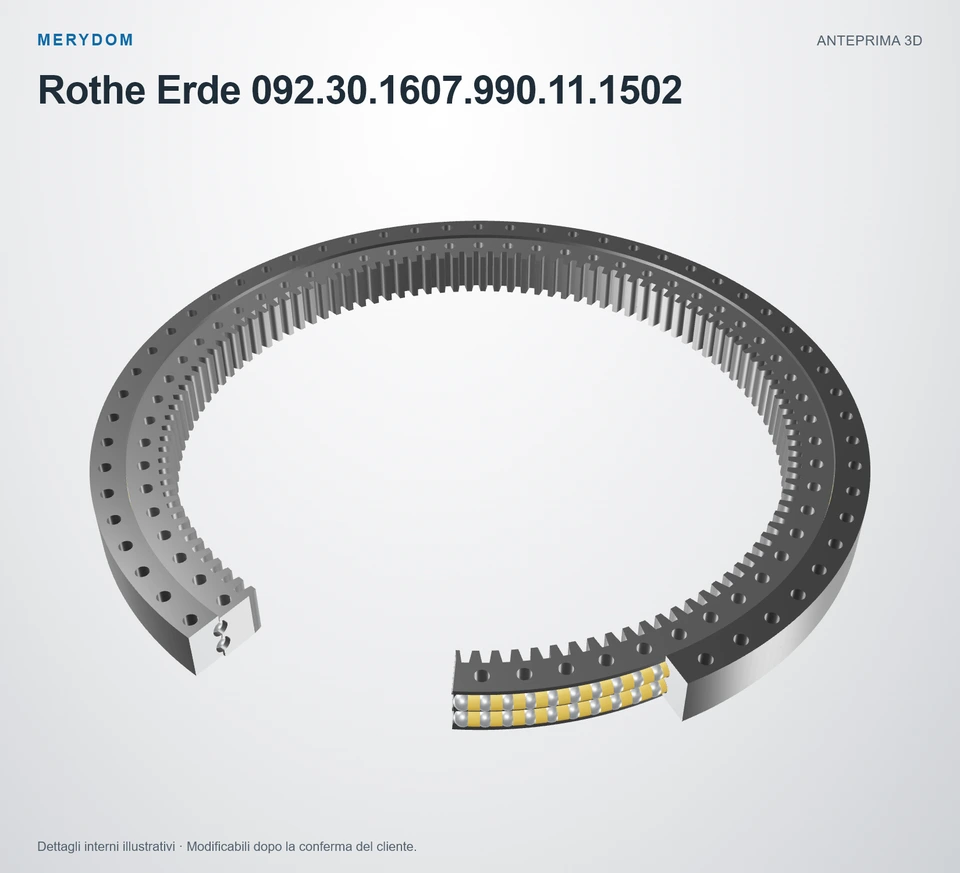

Cuscinetto di rotazione sostitutivo per Rothe Erde 092.30.1607.990.11.1502
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 092.30.1607.990.11.1502. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Rothe Erde 092.30.1607.990.11.1502. Serie: 09. Struttura del cuscinetto: Sfere a quattro punti di contatto a due corone. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
092.30.1607.990.11.1502
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Rothe Erde 092.30.1607.990.11.1502.
- Overall OD (Do)
- 1758 mm
- Overall ID (di)
- 1404 mm
- Altezza totale
- 119 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 60 / 60 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto a due corone
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

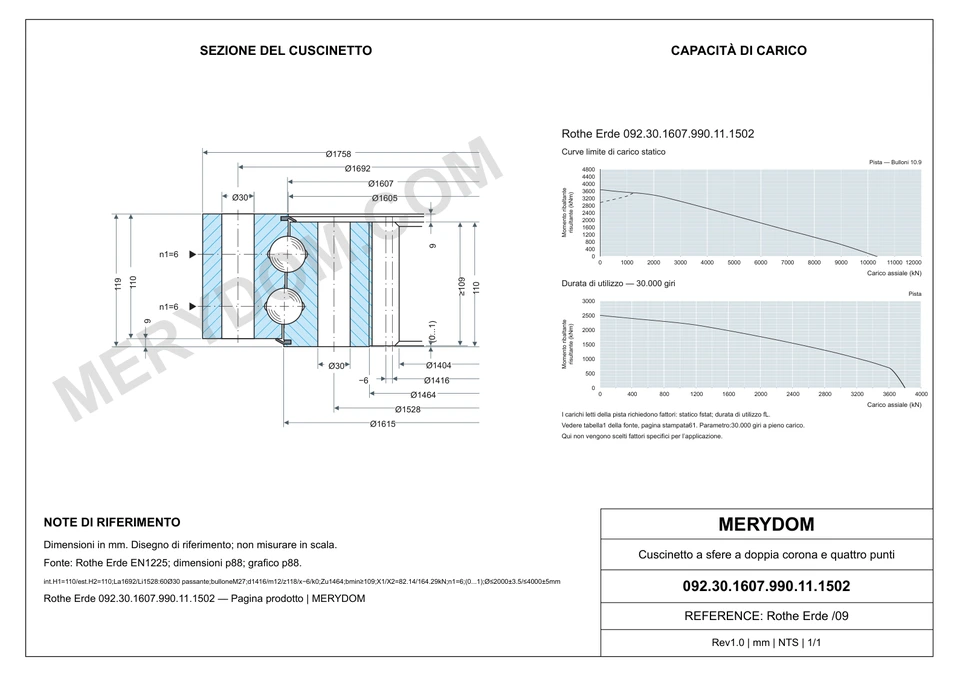

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro della pista di rotolamento (DL)
- 1.607 mm
- Diametro esterno totale (Da)
- 1.758 mm
- Diametro interno totale (Di)
- 1.404 mm
- Altezza totale (H)
- 119 mm
- Diametro di catalogo O (O)
- 1.605 mm
- Diametro di catalogo U (U)
- 1.615 mm
- Altezza anello H1 (H1)
- 110 mm
- Altezza anello H2 (H2)
- 110 mm
- Offset anello inferiore Hu (Hu)
- 9 mm
- Offset anello superiore Ho (Ho)
- 9 mm
- Peso del gruppo (Peso)
- 613 kg
Montaggio
- Circonferenza bulloni anello esterno (La)
- 1.692 mm
- Circonferenza bulloni anello interno (Li)
- 1.528 mm
- Numero comune di fori di montaggio (n)
- 60
- Diametro comune dei fori di montaggio (B)
- 30 mm
- Misura nominale del bullone metrico (M)
- 27 mm
Dentatura
- Diametro primitivo dentatura (d)
- 1.416 mm
- Modulo della dentatura (m)
- 12 mm
- Numero di denti (z)
- 118
- Prodotto di spostamento del profilo x·m (x*m)
- -6 mm
- Prodotto di correzione altezza testa k·m (k*m)
- 0 mm
- Larghezza minima della dentatura (bmin)
- 109 mm
- Diametro del collo di piede Zu (Zu)
- 1.464 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Rothe Erde 092.30.1607.990.11.1502
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 092.30.1607.990.11.1502 |
| Certificato intercambiabile con | Rothe Erde 092.30.1607.990.11.1502 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Rothe Erde |
| Serie | 09 Serie |
| Modello di riferimento | 092.30.1607.990.11.1502 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto a due corone |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro della pista di rotolamento (DL) | 1.607 mm |
| Diametro esterno totale (Da) | 1.758 mm |
| Diametro interno totale (Di) | 1.404 mm |
| Altezza totale (H) | 119 mm |
| Diametro di catalogo O (O) | 1.605 mm |
| Diametro di catalogo U (U) | 1.615 mm |
| Altezza anello H1 (H1) | 110 mm |
| Altezza anello H2 (H2) | 110 mm |
| Offset anello inferiore Hu (Hu) | 9 mm |
| Offset anello superiore Ho (Ho) | 9 mm |
| Peso del gruppo (Peso) | 613 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 1.692 mm |
| Circonferenza bulloni anello interno (Li) | 1.528 mm |
| Numero comune di fori di montaggio (n) | 60 |
| Diametro comune dei fori di montaggio (B) | 30 mm |
| Misura nominale del bullone metrico (M) | 27 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 1.416 mm |
| Modulo della dentatura (m) | 12 mm |
| Numero di denti (z) | 118 |
| Prodotto di spostamento del profilo x·m (x*m) | -6 mm |
| Prodotto di correzione altezza testa k·m (k*m) | 0 mm |
| Larghezza minima della dentatura (bmin) | 109 mm |
| Diametro del collo di piede Zu (Zu) | 1.464 mm |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (X1) | 82,14 kN |
| Forza circonferenziale ammessa, massima (X2) | 164,29 kN |
| Altri dati | |
| Numero di ingrassatori (n1) | 6 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

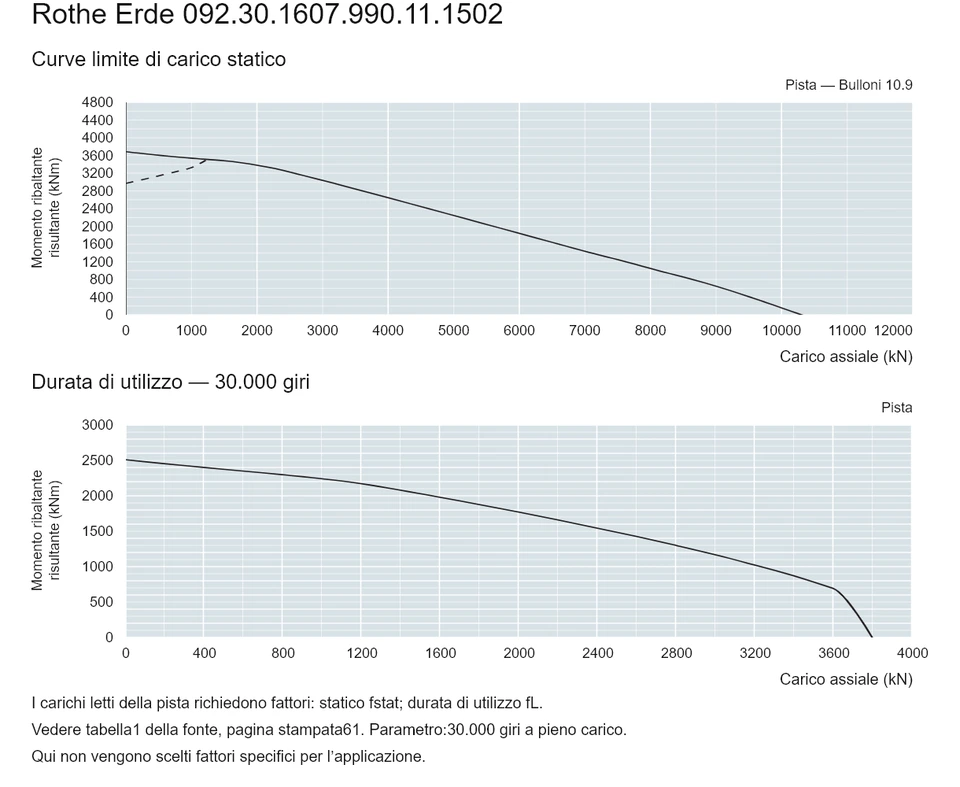

Grafico di carico della serie 09
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Rothe Erde 092.30.1607.990.11.1502
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
