Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
Rodamiento de giro de sustitución para IMO 81-50 3347/2-06950
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 81-50 3347/2-06950. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: IMO 81-50 3347/2-06950. Serie: 850. Estructura del rodamiento: Bolas de doble contacto axial. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
81-50 3347/2-06950
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 81-50 3347/2-06950.
- Overall OD (Do)
- 3650.4 mm
- Overall ID (di)
- 3180 mm
- Altura total
- No publicado
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 72 / exterior / interior
- Diseño del rodamiento
- Bolas de doble contacto axial
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Da)
- 3.650,4 mm
- Diámetro interior total (di)
- 3.180 mm
- Peso del conjunto (G)
- 2.566 kg
Montaje
- Círculo de pernos del anillo exterior (La)
- 3.490 mm
- Círculo de pernos del anillo interior (Li)
- 3.240 mm
- Orificios de montaje del anillo exterior (na)
- 72
Engranaje
- Diámetro primitivo del engranaje (d)
- 3.600 mm
- Módulo del engranaje (m)
- 18 mm
- Número de dientes (z)
- 200
- Coeficiente de desplazamiento de perfil (x)
- 0,5
ESPECIFICACIÓN CERTIFICADA MERYDOM

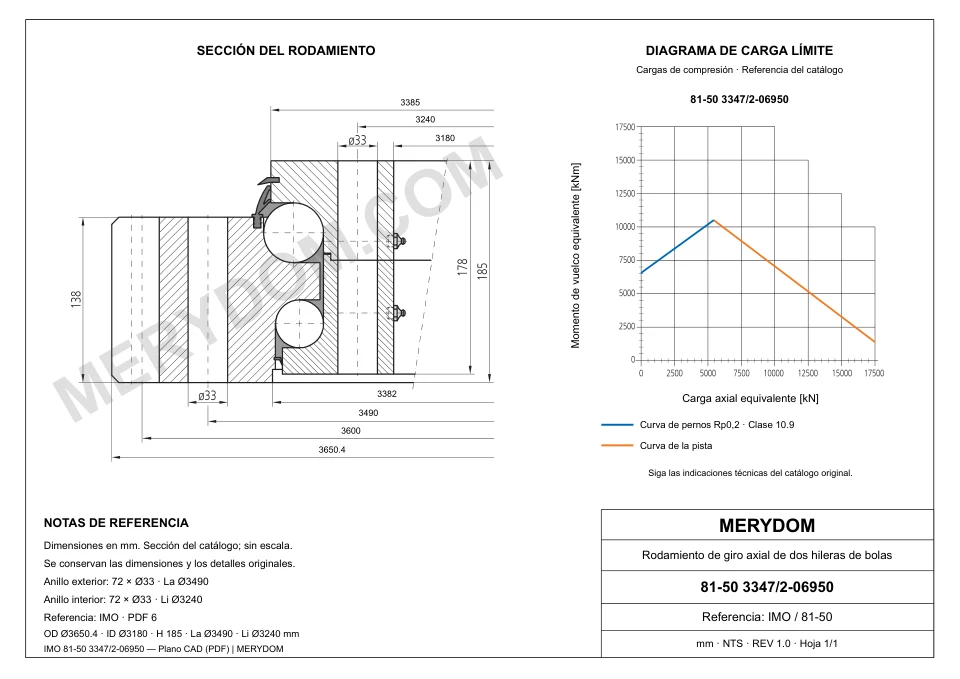

Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro IMO 81-50 3347/2-06950
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 81-50 3347/2-06950 |
| Certificado intercambiable con | IMO 81-50 3347/2-06950 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | IMO |
| Serie | 850 Serie |
| Modelo de referencia | 81-50 3347/2-06950 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de doble contacto axial |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Da) | 3.650,4 mm |
| Diámetro interior total (di) | 3.180 mm |
| Peso del conjunto (G) | 2.566 kg |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 3.490 mm |
| Círculo de pernos del anillo interior (Li) | 3.240 mm |
| Orificios de montaje del anillo exterior (na) | 72 |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 3.600 mm |
| Módulo del engranaje (m) | 18 mm |
| Número de dientes (z) | 200 |
| Coeficiente de desplazamiento de perfil (x) | 0,5 |
| Capacidades | |
| Fuerza circunferencial permitida, normal (fz_norm) | 227 kN |
| Fuerza circunferencial permitida, máxima (fz_max) | 403 kN |
| Capacidad de carga radial estática (Co_rad) | 3.838 kN |
| Capacidad de carga axial estática, tracción (Co_ax_T) | 19.070 kN |
| Capacidad de carga axial estática, compresión (Co_ax_H) | 15.762 kN |
| Capacidad de carga radial dinámica (C_rad) | 782 kN |
| Capacidad de carga axial dinámica, tracción (C_ax_T) | 1.853 kN |
| Capacidad de carga axial dinámica, compresión (C_ax_H) | 1.469 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

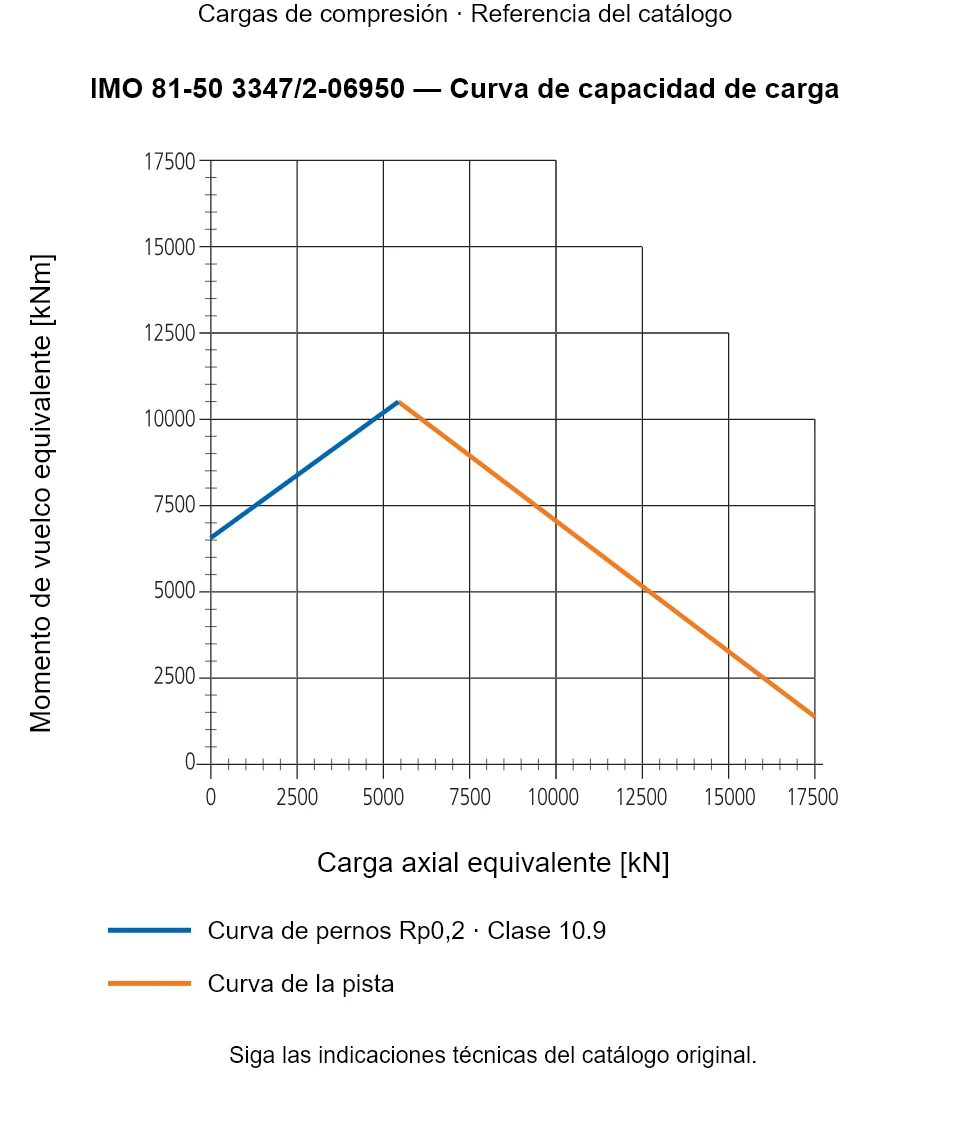

CAPACIDAD DE CARGA DE LA SERIE
Gráfico de capacidad de carga de la serie 850
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM

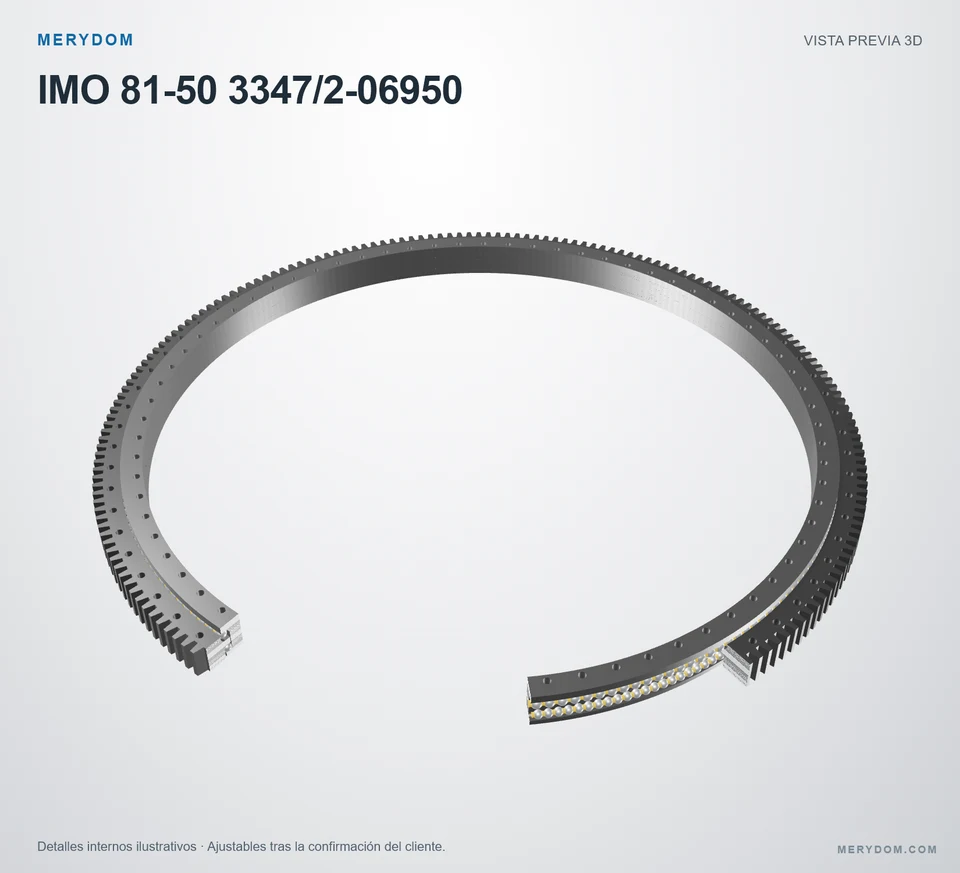

Reemplazo MERYDOM para IMO 81-50 3347/2-06950
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
