Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

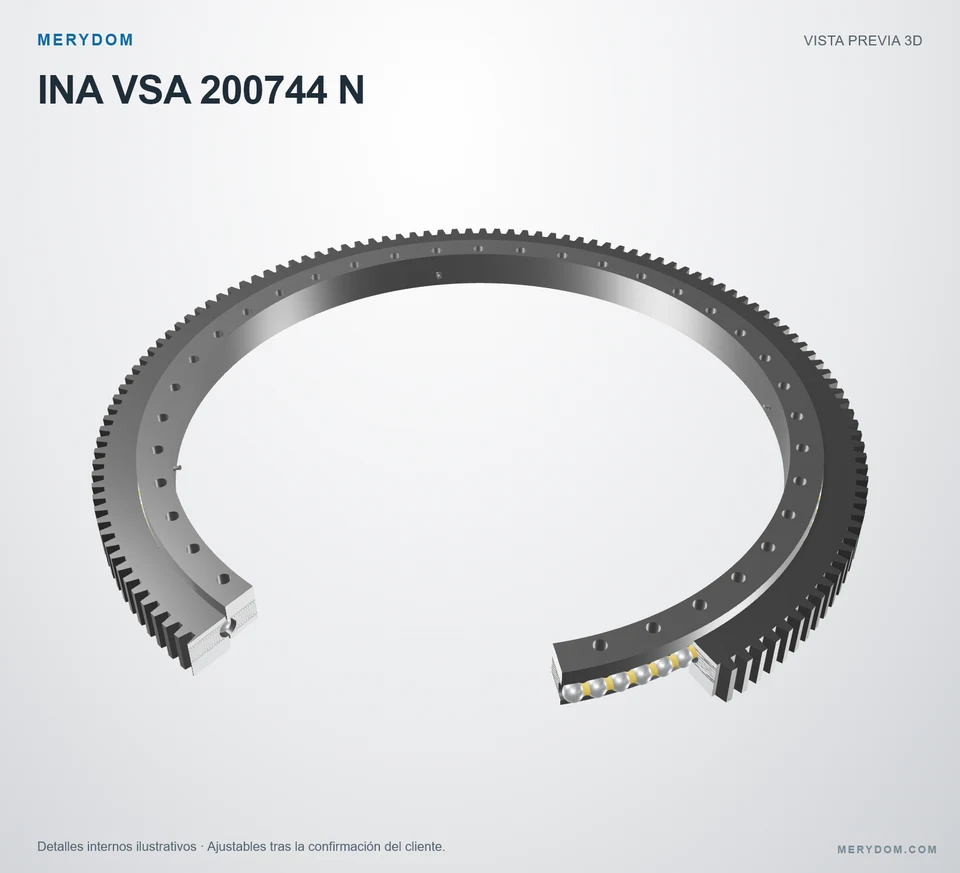

Rodamiento de giro de sustitución para INA VSA 200744 N
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VSA 200744 N. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: INA VSA 200744 N. Serie: Vsa 20. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VSA 200744 N
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VSA 200744 N.
- Overall OD (Do)
- 838,1 mm
- Overall ID (di)
- 672+0,6 mm
- Altura total
- No publicado
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 36 / 40 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

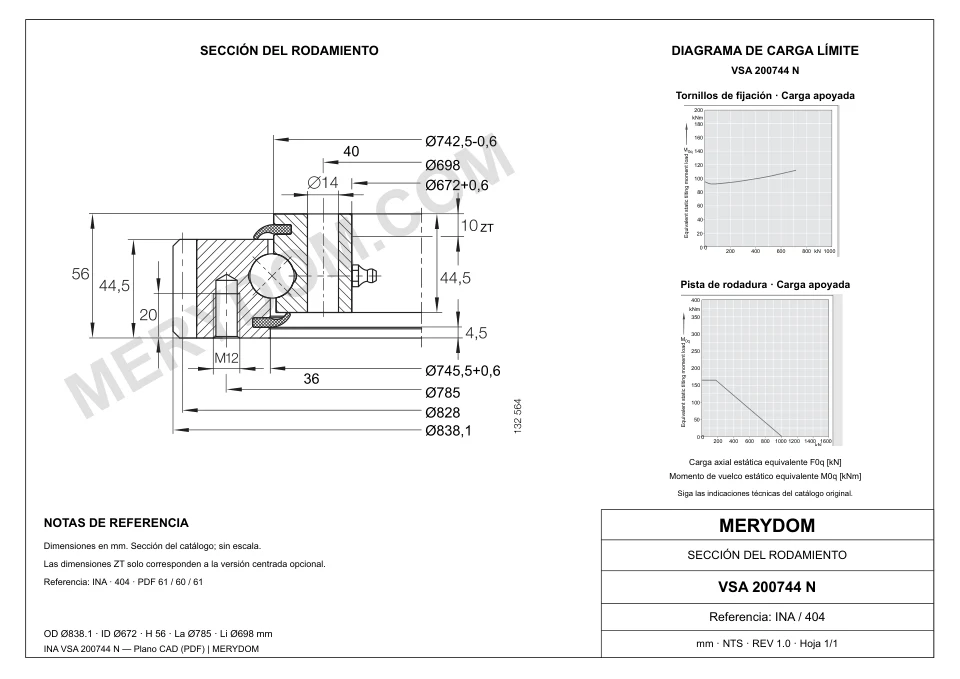

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (Masa)
- 59 kg
- Diámetro exterior total (Da)
- 838,1 mm
- Diámetro interior total (di)
- 672+0,6 mm
- Diámetro de centrado interior (diZT)
- 674 mm
- Diámetro de catálogo Di (Di)
- 745,5+0,6 mm
- Diámetro de centrado de catálogo DiZT (DiZT)
- 747 mm
- Diámetro de catálogo da (da)
- 742,5–0,6 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 785 mm
- Orificios de montaje del anillo exterior (na)
- 36
- Círculo de pernos del anillo interior (Li)
- 698 mm
- Orificios de montaje del anillo interior (ni)
- 40
Engranaje
- Diámetro primitivo del engranaje (d0)
- 828 mm
- Módulo del engranaje (m)
- 6 mm
- Número de dientes (z)
- 138
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro INA VSA 200744 N
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VSA 200744 N |
| Certificado intercambiable con | INA VSA 200744 N |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | Vsa 20 Serie |
| Modelo de referencia | VSA 200744 N |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Masa (Masa) | 59 kg |
| Diámetro exterior total (Da) | 838,1 mm |
| Diámetro interior total (di) | 672+0,6 mm |
| Diámetro de centrado interior (diZT) | 674 mm |
| Diámetro de catálogo Di (Di) | 745,5+0,6 mm |
| Diámetro de centrado de catálogo DiZT (DiZT) | 747 mm |
| Diámetro de catálogo da (da) | 742,5–0,6 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 785 mm |
| Orificios de montaje del anillo exterior (na) | 36 |
| Círculo de pernos del anillo interior (Li) | 698 mm |
| Orificios de montaje del anillo interior (ni) | 40 |
| Engranaje | |
| Diámetro primitivo del engranaje (d0) | 828 mm |
| Módulo del engranaje (m) | 6 mm |
| Número de dientes (z) | 138 |
| Capacidades | |
| Carga radial máxima admisible (Fr perm) | 148,7 kN |
| Fuerza normal sobre el diente (Fznorm) | 21,3 kN |
| Fuerza máxima sobre el diente (Fzmax) | 31,5 kN |
| Capacidad de carga axial dinámica básica (Ca) | 211 kN |
| Capacidad de carga axial estática básica (C0a) | 1.010 kN |
| Capacidad de carga radial dinámica básica (Cr) | 138 kN |
| Capacidad de carga radial estática básica (C0r) | 445 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

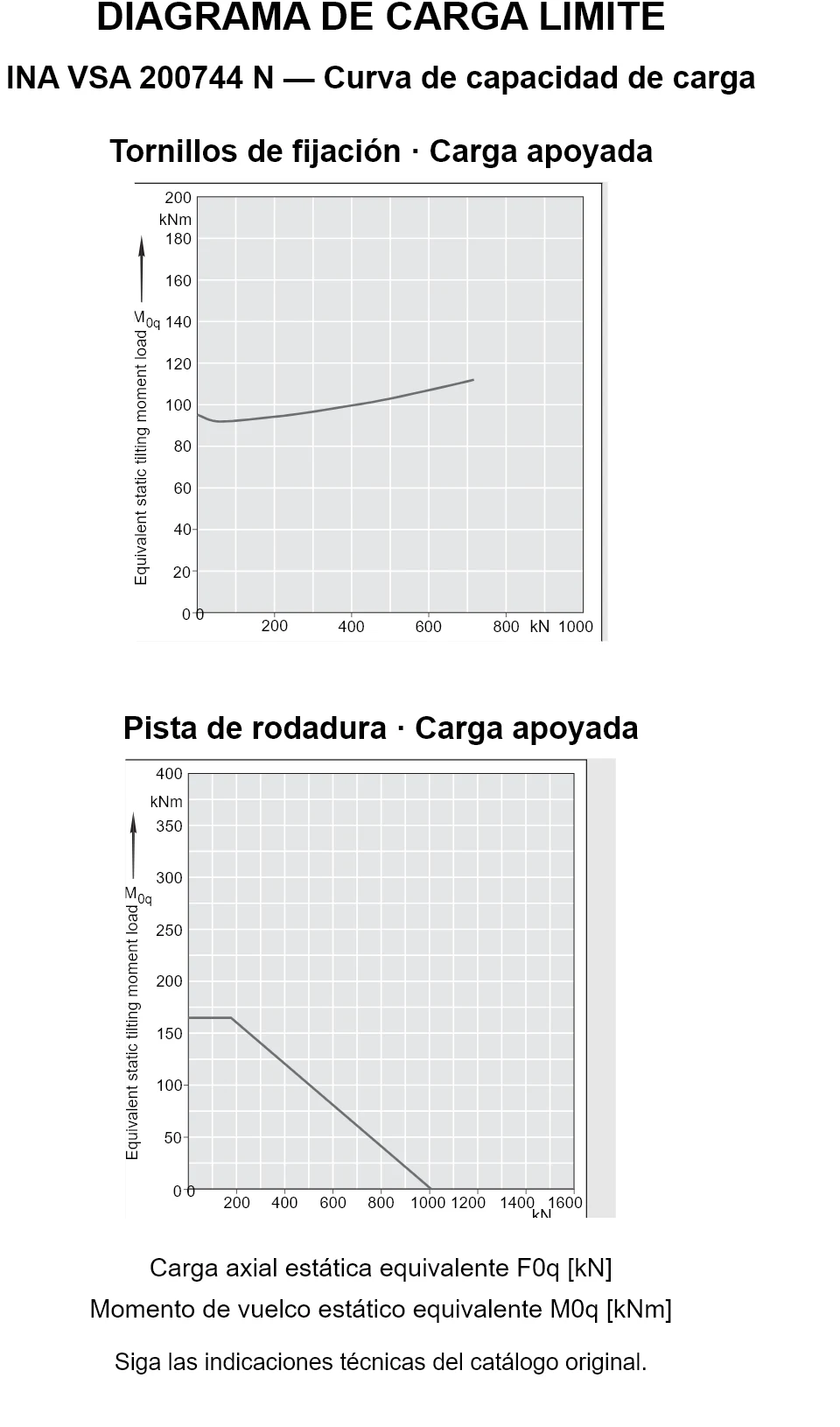

CAPACIDAD DE CARGA DE LA SERIE
Gráfico de capacidad de carga de la serie Vsa 20
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para INA VSA 200744 N
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
