Drehverbindung als Ersatz für INA VSA 200744 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 200744 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSA 200744 N. Serie: Vsa 20. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

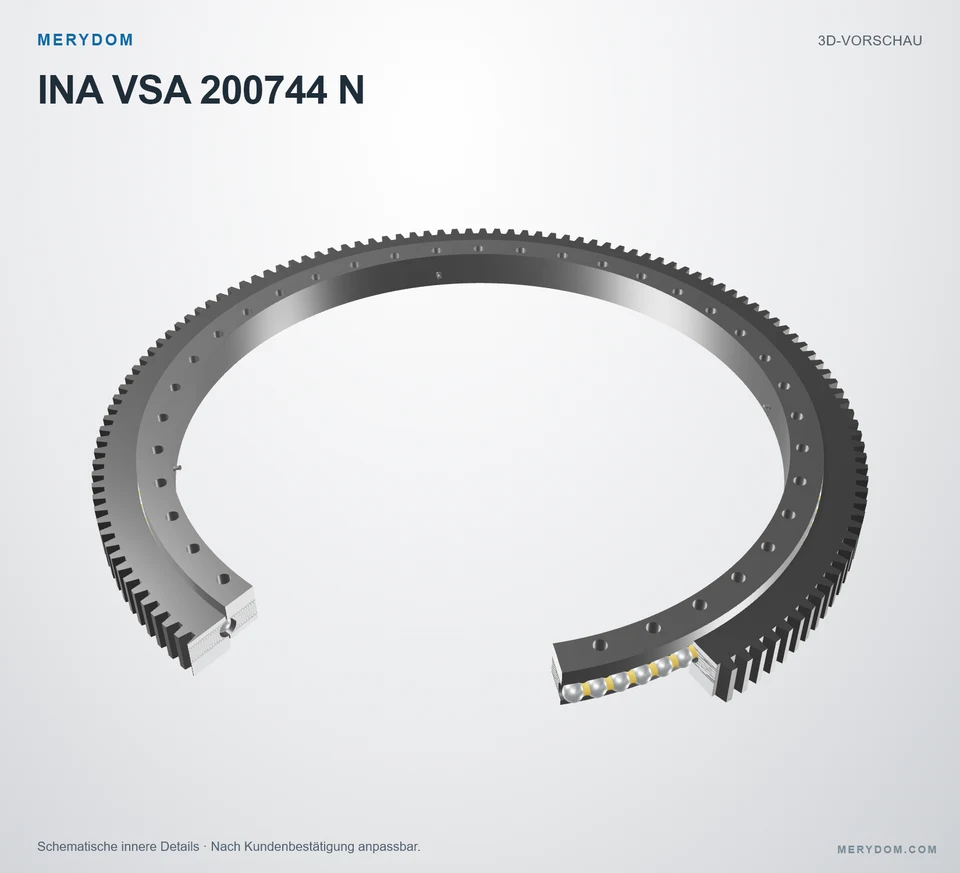

VSA 200744 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 200744 N.
- Overall OD (Do)
- 838,1 mm
- Overall ID (di)
- 672+0,6 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / 40 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 59 kg
- Gesamt-Außendurchmesser (Da)
- 838,1 mm
- Gesamt-Innendurchmesser (di)
- 672+0,6 mm
- Innerer Zentrierdurchmesser (diZT)
- 674 mm
- Katalogdurchmesser Di (Di)
- 745,5+0,6 mm
- Katalog-Zentrierdurchmesser DiZT (DiZT)
- 747 mm
- Katalogdurchmesser da (da)
- 742,5–0,6 mm
- Gesamthöhe (H)
- 56 mm
Befestigung
- Lochkreis Außenring (La)
- 785 mm
- Montagebohrungen am Außenring (na)
- 36
- Lochkreis Innenring (Li)
- 698 mm
- Montagebohrungen am Innenring (ni)
- 40
- Spezifikation der Außenring-Montagebohrungen (M12)
- M12
- Montagebohrungsdurchmesser am Innenring (Ø14)
- 14 mm
- Gewindetiefe des Außenrings
- 20 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 828 mm
- Verzahnungsmodul (m)
- 6 mm
- Zähnezahl (z)
- 138
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSA 200744 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSA 200744 N |
| Zertifiziert austauschbar mit | INA VSA 200744 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsa 20 Serie |
| Referenzmodell | VSA 200744 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 59 kg |
| Gesamt-Außendurchmesser (Da) | 838,1 mm |
| Gesamt-Innendurchmesser (di) | 672+0,6 mm |
| Innerer Zentrierdurchmesser (diZT) | 674 mm |
| Katalogdurchmesser Di (Di) | 745,5+0,6 mm |
| Katalog-Zentrierdurchmesser DiZT (DiZT) | 747 mm |
| Katalogdurchmesser da (da) | 742,5–0,6 mm |
| Gesamthöhe (H) | 56 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 785 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Lochkreis Innenring (Li) | 698 mm |
| Montagebohrungen am Innenring (ni) | 40 |
| Spezifikation der Außenring-Montagebohrungen (M12) | M12 |
| Montagebohrungsdurchmesser am Innenring (Ø14) | 14 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 828 mm |
| Verzahnungsmodul (m) | 6 mm |
| Zähnezahl (z) | 138 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 148,7 kN |
| Normale Zahnkraft (Fznorm) | 21,3 kN |
| Maximale Zahnkraft (Fzmax) | 31,5 kN |
| Dynamische axiale Grundtragzahl (Ca) | 211 kN |
| Statische axiale Grundtragzahl (C0a) | 1.010 kN |
| Dynamische radiale Grundtragzahl (Cr) | 138 kN |
| Statische radiale Grundtragzahl (C0r) | 445 kN |
| Befestigung | |
| Gewindetiefe des Außenrings | 20 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

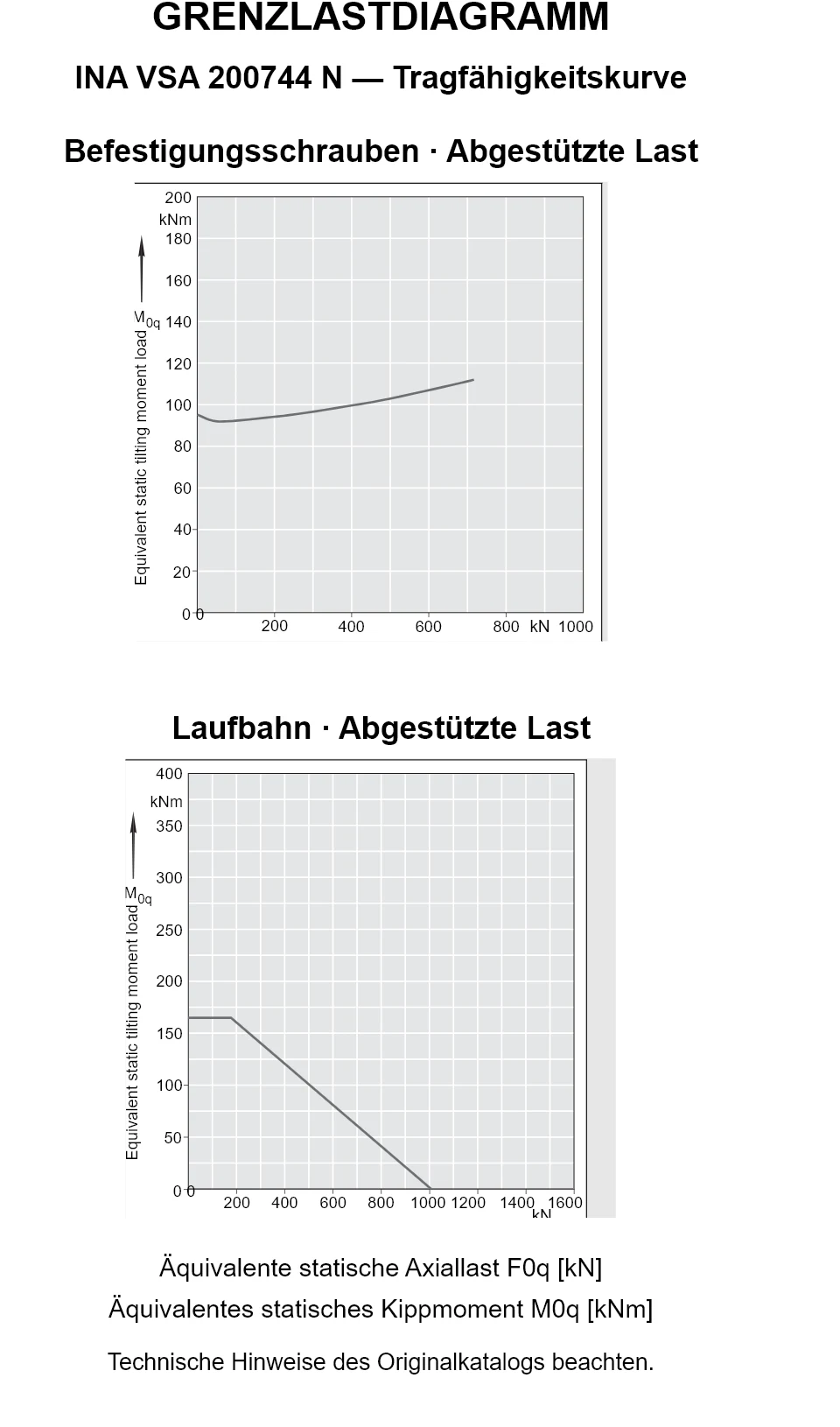

INA VSA 200744 N — Tragfähigkeitskurve
INA VSA 200744 N — Tragfähigkeitskurve
INA VSA 200744 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
