Drehverbindung als Ersatz für INA VSA 200844 N

Name: MERYDOM Replacement for INA VSA 200844 N Slewing Bearing
Brand: MERYDOM
SKU: VSA 200844 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VSA 200844 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

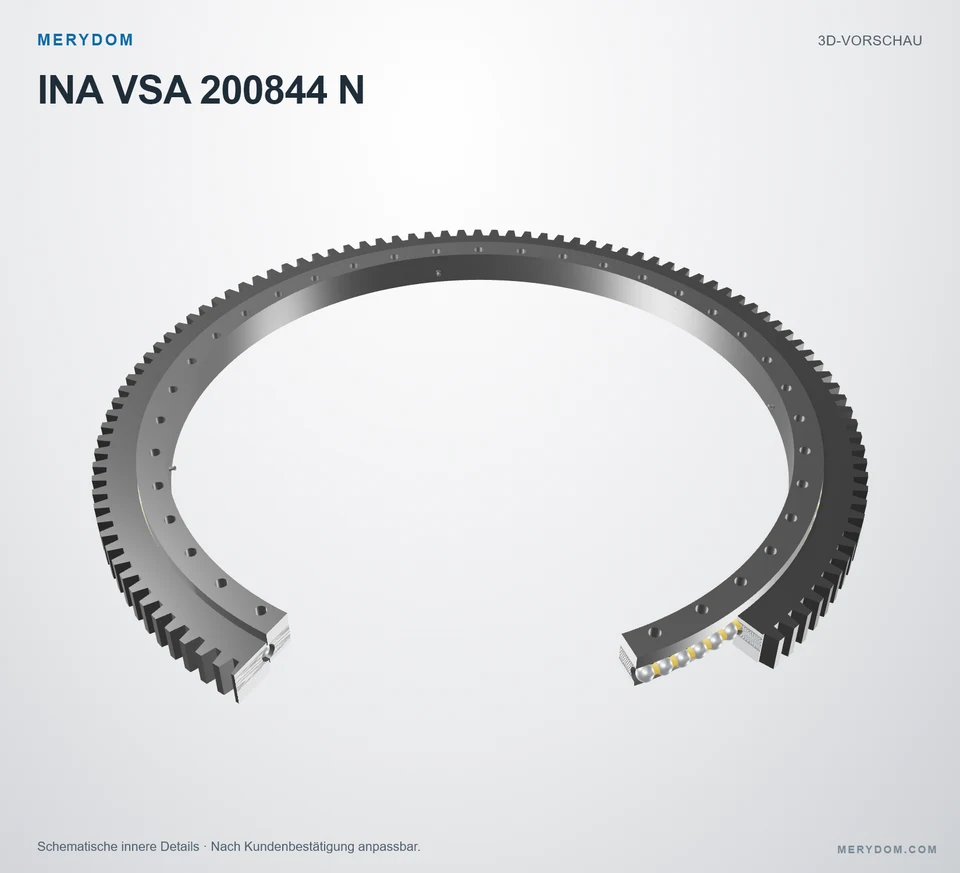

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 200844 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 950,1 mm
Overall ID (di): 772+0,6 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / 40 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 71 kg
Gesamt-Außendurchmesser (Da): 950,1 mm
Gesamt-Innendurchmesser (di): 772+0,6 mm
Innerer Zentrierdurchmesser (diZT): 774 mm
Katalogdurchmesser Di (Di): 845,5+0,6 mm
Katalog-Zentrierdurchmesser DiZT (DiZT): 847 mm
Katalogdurchmesser da (da): 842,5–0,6 mm

Befestigung

Lochkreis Außenring (La): 885 mm
Montagebohrungen am Außenring (na): 36
Lochkreis Innenring (Li): 798 mm
Montagebohrungen am Innenring (ni): 40

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 936 mm
Verzahnungsmodul (m): 8 mm
Zähnezahl (z): 117

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA VSA 200844 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VSA 200844 N
Zertifiziert austauschbar mit	INA VSA 200844 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Vsa 20 Serie
Referenzmodell	VSA 200844 N
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (Massee)	71 kg
Gesamt-Außendurchmesser (Da)	950,1 mm
Gesamt-Innendurchmesser (di)	772+0,6 mm
Innerer Zentrierdurchmesser (diZT)	774 mm
Katalogdurchmesser Di (Di)	845,5+0,6 mm
Katalog-Zentrierdurchmesser DiZT (DiZT)	847 mm
Katalogdurchmesser da (da)	842,5–0,6 mm
Befestigung
Lochkreis Außenring (La)	885 mm
Montagebohrungen am Außenring (na)	36
Lochkreis Innenring (Li)	798 mm
Montagebohrungen am Innenring (ni)	40
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	936 mm
Verzahnungsmodul (m)	8 mm
Zähnezahl (z)	117
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	148,7 kN
Normale Zahnkraft (Fznorm)	28,3 kN
Maximale Zahnkraft (Fzmax)	42 kN
Dynamische axiale Grundtragzahl (Ca)	222 kN
Statische axiale Grundtragzahl (C0a)	1.150 kN
Dynamische radiale Grundtragzahl (Cr)	145 kN
Statische radiale Grundtragzahl (C0r)	510 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

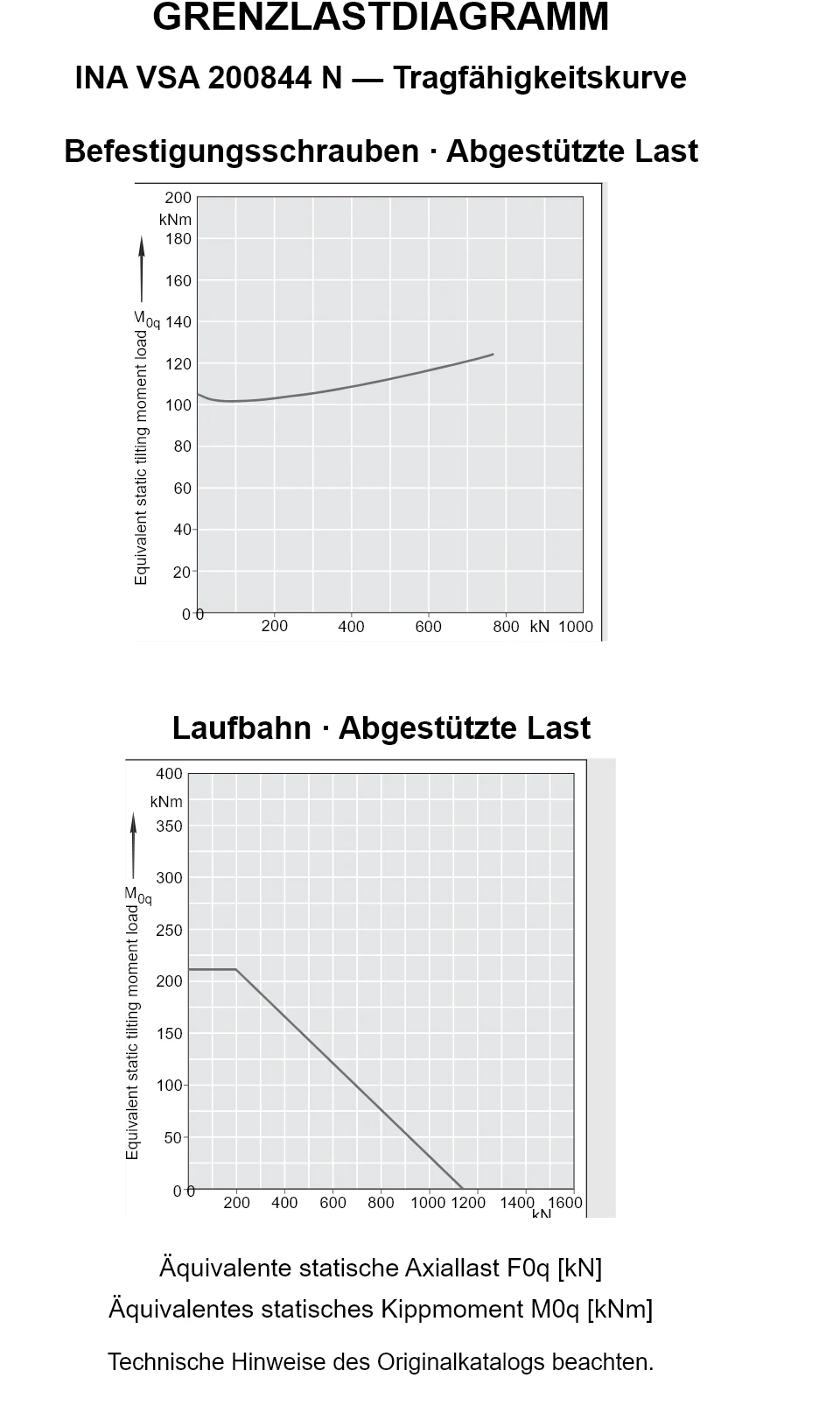

Traglastdiagramm der Serie Vsa 20

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA VSA 200844 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
