Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

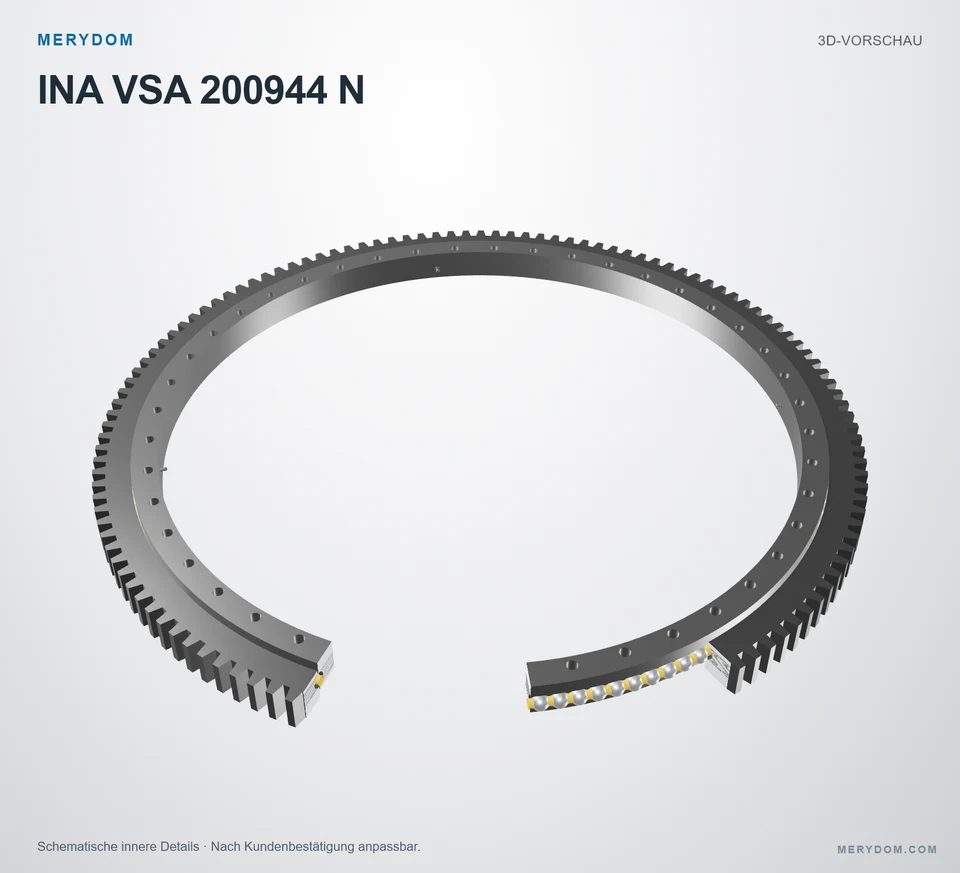

Drehverbindung als Ersatz für INA VSA 200944 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 200944 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSA 200944 N. Serie: Vsa 20. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VSA 200944 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 200944 N.
- Overall OD (Do)
- 1046,1 mm
- Overall ID (di)
- 872+0,7 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 40 / 44 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 77 kg
- Gesamt-Außendurchmesser (Da)
- 1.046,1 mm
- Gesamt-Innendurchmesser (di)
- 872+0,7 mm
- Innerer Zentrierdurchmesser (diZT)
- 874 mm
- Katalogdurchmesser Di (Di)
- 945,5+0,7 mm
- Katalog-Zentrierdurchmesser DiZT (DiZT)
- 947 mm
- Katalogdurchmesser da (da)
- 942,5–0,7 mm
- Gesamthöhe (H)
- 56 mm
Befestigung
- Lochkreis Außenring (La)
- 985 mm
- Montagebohrungen am Außenring (na)
- 40
- Lochkreis Innenring (Li)
- 898 mm
- Montagebohrungen am Innenring (ni)
- 44
- Spezifikation der Außenring-Montagebohrungen (M12)
- M12
- Montagebohrungsdurchmesser am Innenring (Ø14)
- 14 mm
- Gewindetiefe des Außenrings
- 20 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 1.032 mm
- Verzahnungsmodul (m)
- 8 mm
- Zähnezahl (z)
- 129
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSA 200944 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSA 200944 N |
| Zertifiziert austauschbar mit | INA VSA 200944 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsa 20 Serie |
| Referenzmodell | VSA 200944 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 77 kg |
| Gesamt-Außendurchmesser (Da) | 1.046,1 mm |
| Gesamt-Innendurchmesser (di) | 872+0,7 mm |
| Innerer Zentrierdurchmesser (diZT) | 874 mm |
| Katalogdurchmesser Di (Di) | 945,5+0,7 mm |
| Katalog-Zentrierdurchmesser DiZT (DiZT) | 947 mm |
| Katalogdurchmesser da (da) | 942,5–0,7 mm |
| Gesamthöhe (H) | 56 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 985 mm |
| Montagebohrungen am Außenring (na) | 40 |
| Lochkreis Innenring (Li) | 898 mm |
| Montagebohrungen am Innenring (ni) | 44 |
| Spezifikation der Außenring-Montagebohrungen (M12) | M12 |
| Montagebohrungsdurchmesser am Innenring (Ø14) | 14 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 1.032 mm |
| Verzahnungsmodul (m) | 8 mm |
| Zähnezahl (z) | 129 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 165,2 kN |
| Normale Zahnkraft (Fznorm) | 28,3 kN |
| Maximale Zahnkraft (Fzmax) | 42 kN |
| Dynamische axiale Grundtragzahl (Ca) | 231 kN |
| Statische axiale Grundtragzahl (C0a) | 1.280 kN |
| Dynamische radiale Grundtragzahl (Cr) | 151 kN |
| Statische radiale Grundtragzahl (C0r) | 570 kN |
| Befestigung | |
| Gewindetiefe des Außenrings | 20 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

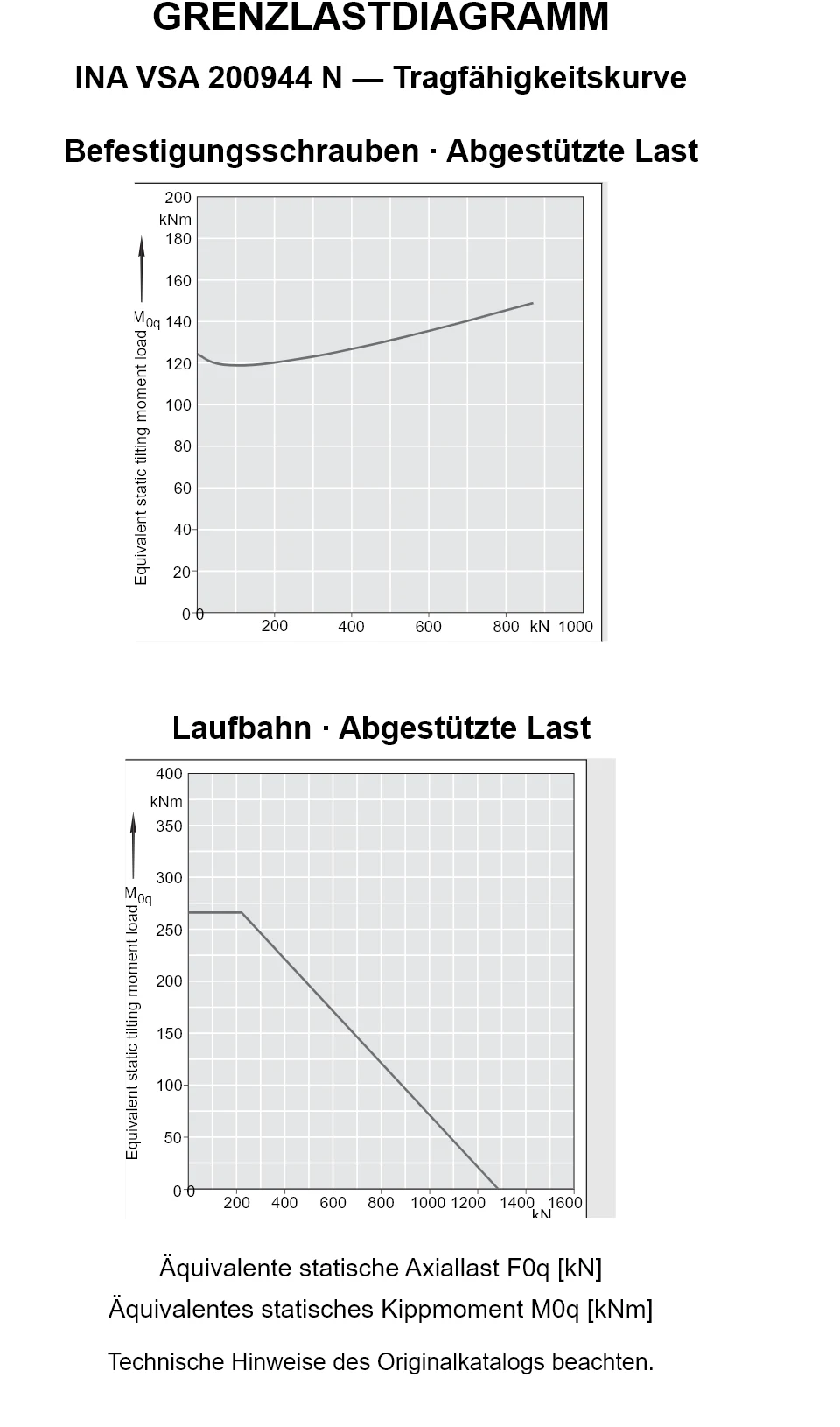

INA VSA 200944 N — Tragfähigkeitskurve
INA VSA 200944 N — Tragfähigkeitskurve
INA VSA 200944 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VSA 200944 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
