Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

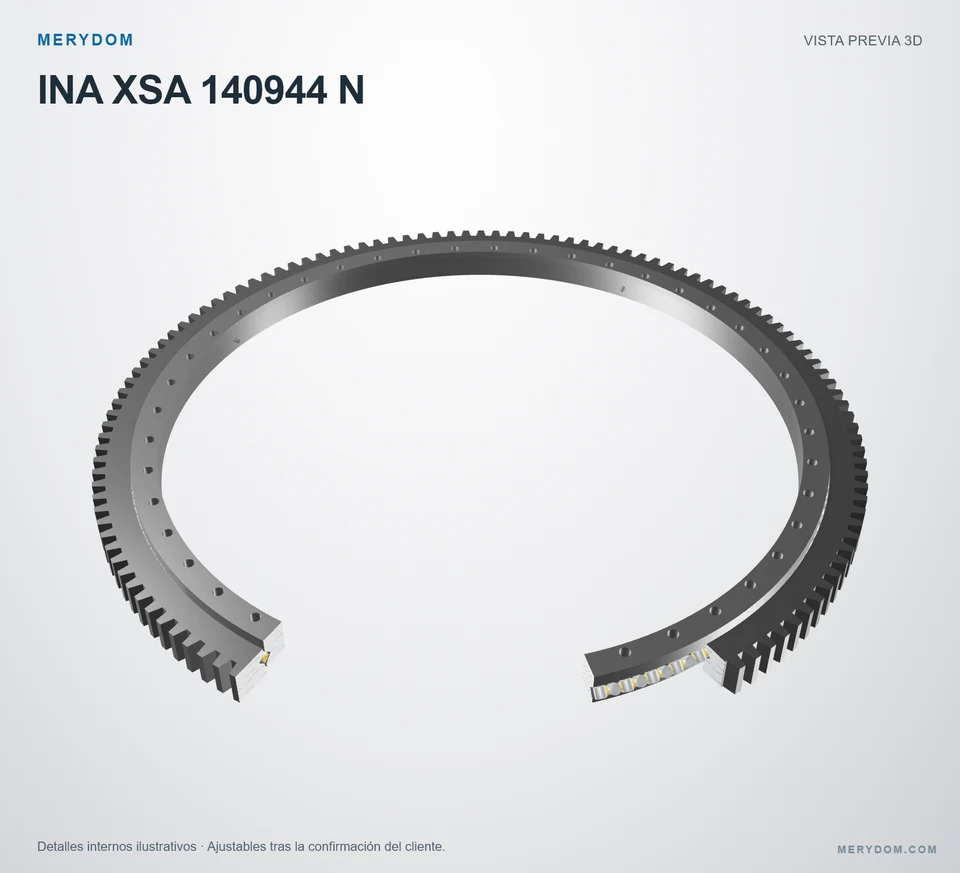

Rodamiento de giro de sustitución para INA XSA 140944 N
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA XSA 140944 N. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: INA XSA 140944 N. Serie: Xsa 14. Estructura del rodamiento: Rodillos cruzados. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
XSA 140944 N
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA XSA 140944 N.
- Overall OD (Do)
- 1046,1 mm
- Overall ID (di)
- 874 mm
- Altura total
- No publicado
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 40 / 44 exterior / interior
- Diseño del rodamiento
- Rodillos cruzados
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

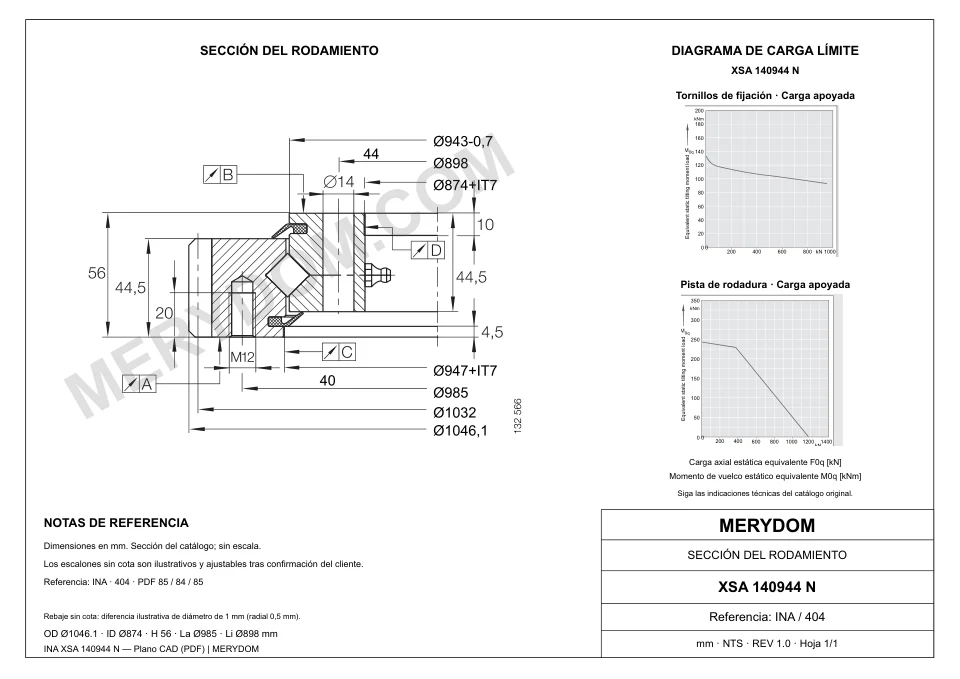

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (Masa)
- 77 kg
- Diámetro exterior total (Da)
- 1.046,1 mm
- Diámetro interior total (di)
- 874 mm
- Diámetro de catálogo Di (Di)
- 947 mm
- Diámetro de catálogo da (da)
- 943–0,7 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 985 mm
- Orificios de montaje del anillo exterior (na)
- 40
- Círculo de pernos del anillo interior (Li)
- 898 mm
- Orificios de montaje del anillo interior (ni)
- 44
Engranaje
- Diámetro primitivo del engranaje (d0)
- 1.032 mm
- Módulo del engranaje (m)
- 8 mm
- Número de dientes (z)
- 129
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro INA XSA 140944 N
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | XSA 140944 N |
| Certificado intercambiable con | INA XSA 140944 N |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | Xsa 14 Serie |
| Modelo de referencia | XSA 140944 N |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Rodillos cruzados |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Masa (Masa) | 77 kg |
| Diámetro exterior total (Da) | 1.046,1 mm |
| Diámetro interior total (di) | 874 mm |
| Diámetro de catálogo Di (Di) | 947 mm |
| Diámetro de catálogo da (da) | 943–0,7 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 985 mm |
| Orificios de montaje del anillo exterior (na) | 40 |
| Círculo de pernos del anillo interior (Li) | 898 mm |
| Orificios de montaje del anillo interior (ni) | 44 |
| Engranaje | |
| Diámetro primitivo del engranaje (d0) | 1.032 mm |
| Módulo del engranaje (m) | 8 mm |
| Número de dientes (z) | 129 |
| Capacidades | |
| Carga radial máxima admisible (Fr perm) | 165,2 kN |
| Fuerza normal sobre el diente (Fznorm) | 28,3 kN |
| Fuerza máxima sobre el diente (Fzmax) | 42 kN |
| Capacidad de carga axial dinámica básica (Ca) | 360 kN |
| Capacidad de carga axial estática básica (C0a) | 1.170 kN |
| Capacidad de carga radial dinámica básica (Cr) | 227 kN |
| Capacidad de carga radial estática básica (C0r) | 580 kN |
| Precarga (Precarga) | 0,01 incl. 0,05 mm |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

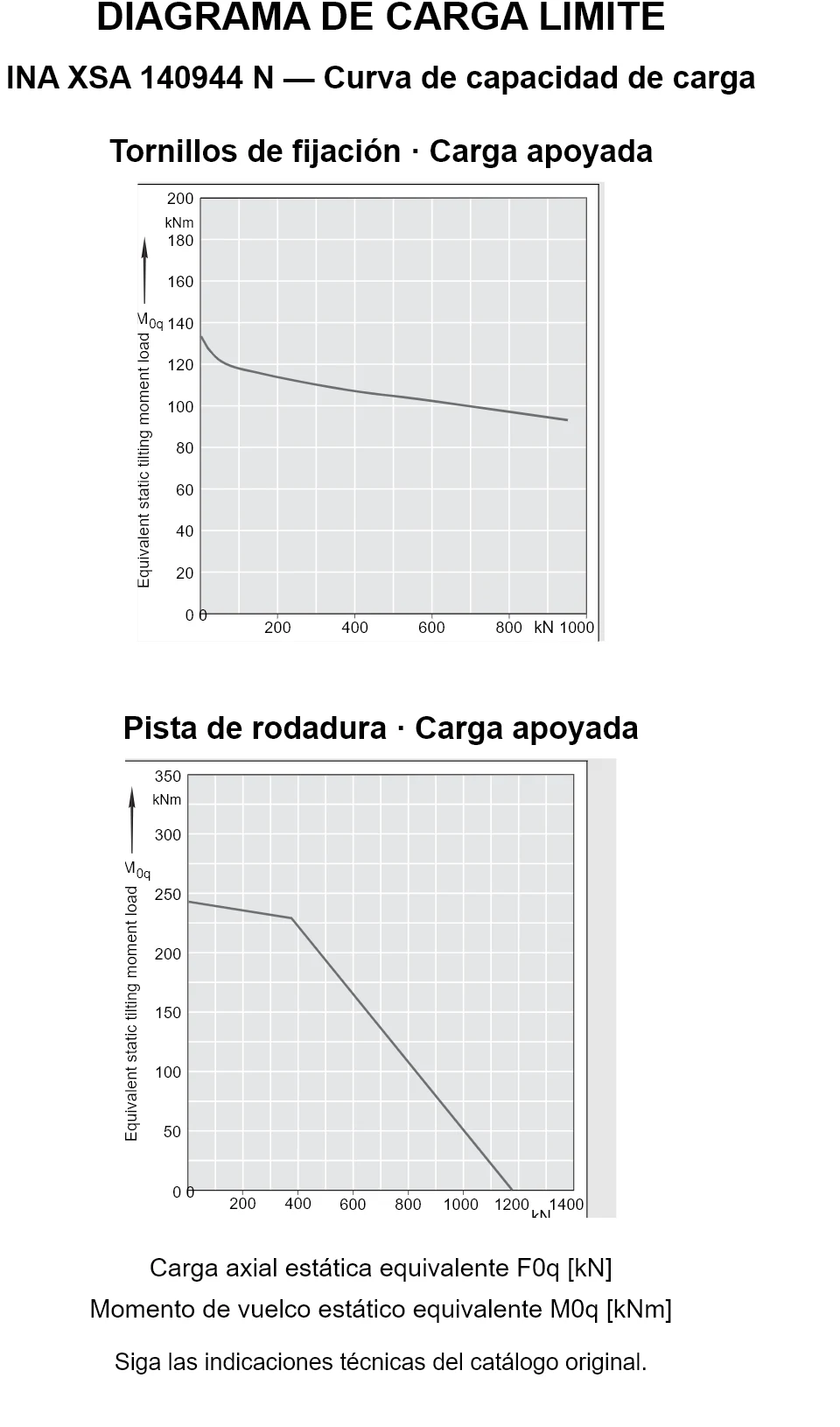

Gráfico de capacidad de carga de la serie Xsa 14
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para INA XSA 140944 N
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
