Drehverbindung als Ersatz für INA XSA 140944 N

Name: MERYDOM Replacement for INA XSA 140944 N Slewing Bearing
Brand: MERYDOM
SKU: XSA 140944 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

XSA 140944 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSA 140944 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1046,1 mm
Overall ID (di): 874 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 40 / 44 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

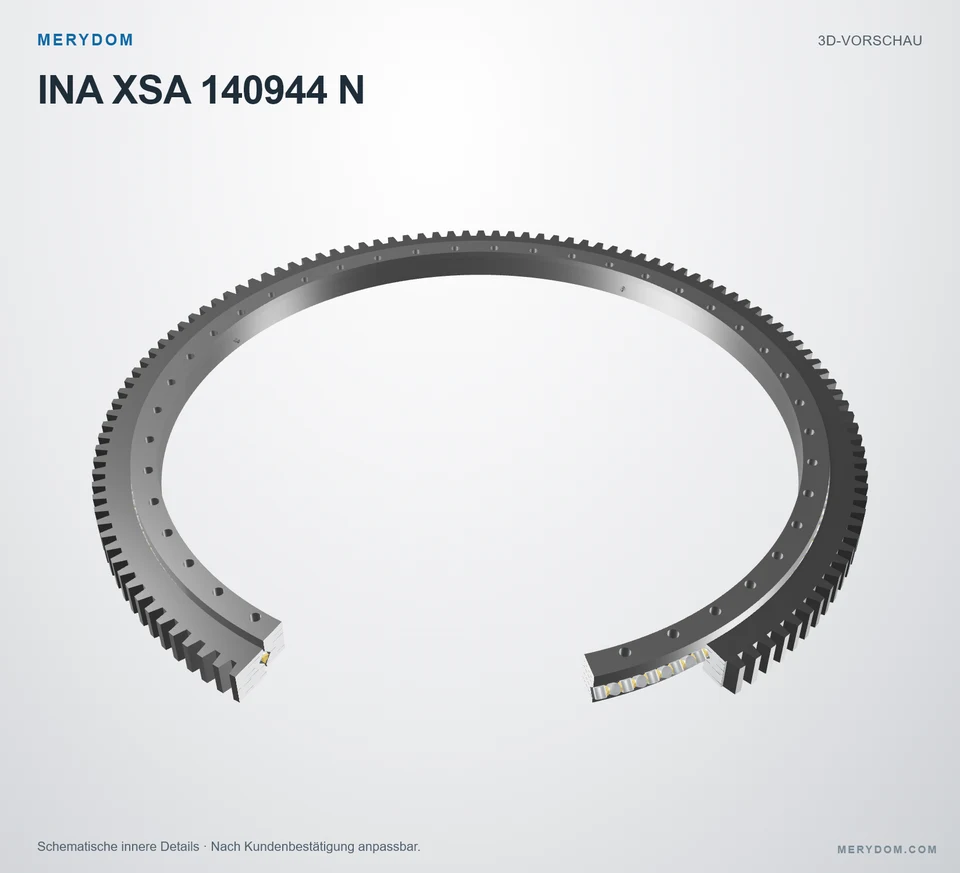

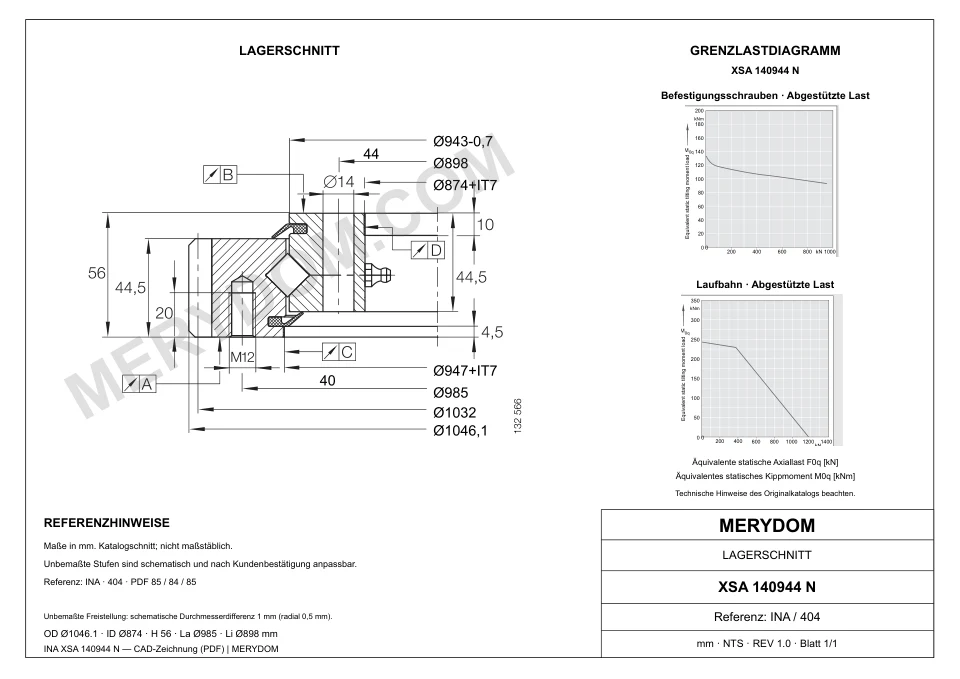

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 77 kg
Gesamt-Außendurchmesser (Da): 1.046,1 mm
Gesamt-Innendurchmesser (di): 874 mm
Katalogdurchmesser Di (Di): 947 mm
Katalogdurchmesser da (da): 943–0,7 mm

Befestigung

Lochkreis Außenring (La): 985 mm
Montagebohrungen am Außenring (na): 40
Lochkreis Innenring (Li): 898 mm
Montagebohrungen am Innenring (ni): 44

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 1.032 mm
Verzahnungsmodul (m): 8 mm
Zähnezahl (z): 129

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA XSA 140944 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	XSA 140944 N
Zertifiziert austauschbar mit	INA XSA 140944 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Xsa 14 Serie
Referenzmodell	XSA 140944 N
Maßsystem	Metrisch
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (Massee)	77 kg
Gesamt-Außendurchmesser (Da)	1.046,1 mm
Gesamt-Innendurchmesser (di)	874 mm
Katalogdurchmesser Di (Di)	947 mm
Katalogdurchmesser da (da)	943–0,7 mm
Befestigung
Lochkreis Außenring (La)	985 mm
Montagebohrungen am Außenring (na)	40
Lochkreis Innenring (Li)	898 mm
Montagebohrungen am Innenring (ni)	44
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	1.032 mm
Verzahnungsmodul (m)	8 mm
Zähnezahl (z)	129
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	165,2 kN
Normale Zahnkraft (Fznorm)	28,3 kN
Maximale Zahnkraft (Fzmax)	42 kN
Dynamische axiale Grundtragzahl (Ca)	360 kN
Statische axiale Grundtragzahl (C0a)	1.170 kN
Dynamische radiale Grundtragzahl (Cr)	227 kN
Statische radiale Grundtragzahl (C0r)	580 kN
Vorspannung (Vorspannung)	0,01 incl. 0,05 mm

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

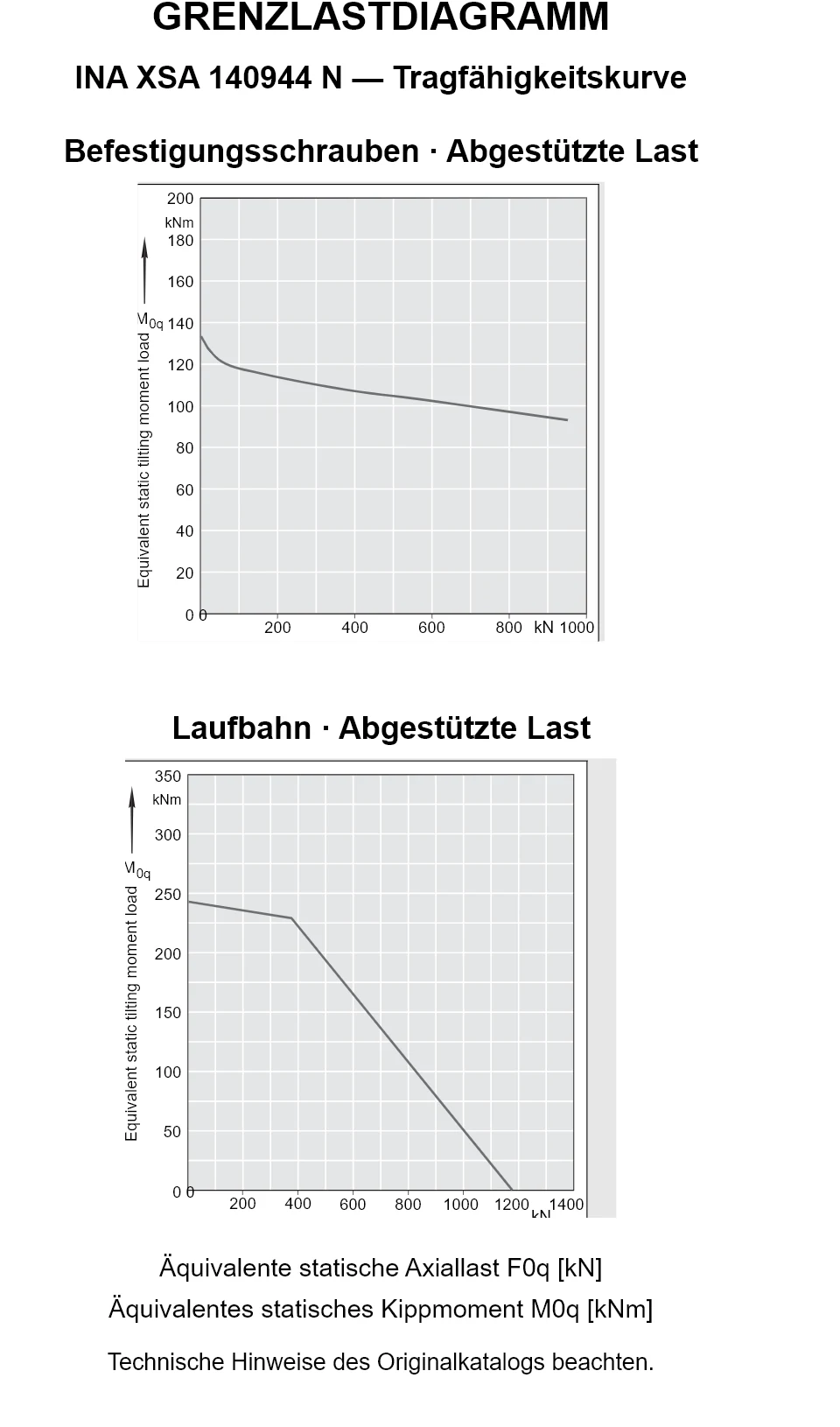

Traglastdiagramm der Serie Xsa 14

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA XSA 140944 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
