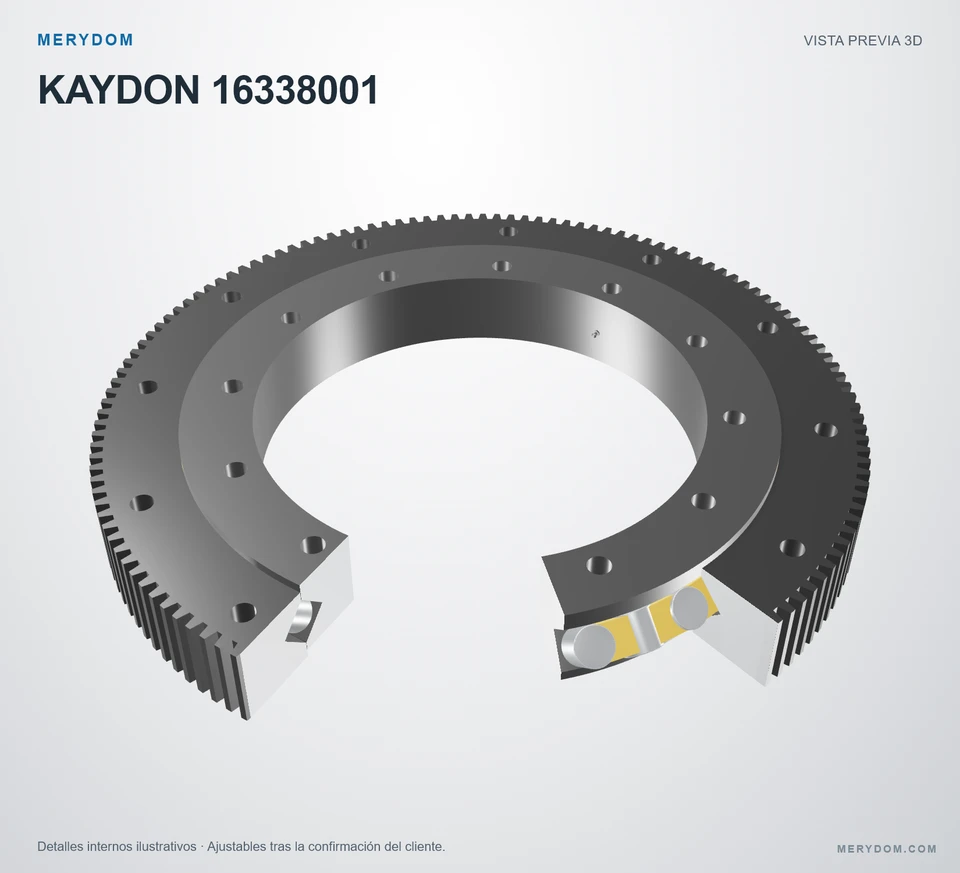

Rodamiento de giro de sustitución para Kaydon 16338001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16338001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16338001. Serie: Xr. Estructura del rodamiento: Rodillos cruzados. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16338001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16338001.
- Overall OD (Do)
- 23.333 in
- Overall ID (di)
- 13.750 in
- Altura total
- 2.750 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 12 / 12 exterior / interior
- Diseño del rodamiento
- Rodillos cruzados
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 23.333 inaproximadamente 592,66 mm
- Diámetro interior total (di)
- 13.750 inaproximadamente 349,3 mm
- Altura total (H)
- 2.750 inaproximadamente 69,9 mm
- Peso del conjunto (G)
- 175 lbaproximadamente 79,379 kg
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 20.875 inaproximadamente 530,23 mm
- Círculo de pernos del anillo interior (Li)
- 15.375 inaproximadamente 390,53 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 23.000 inaproximadamente 584 mm
- Paso diametral (Pd)
- 6
- Número de dientes (z2)
- 138
ESPECIFICACIÓN CERTIFICADA MERYDOM

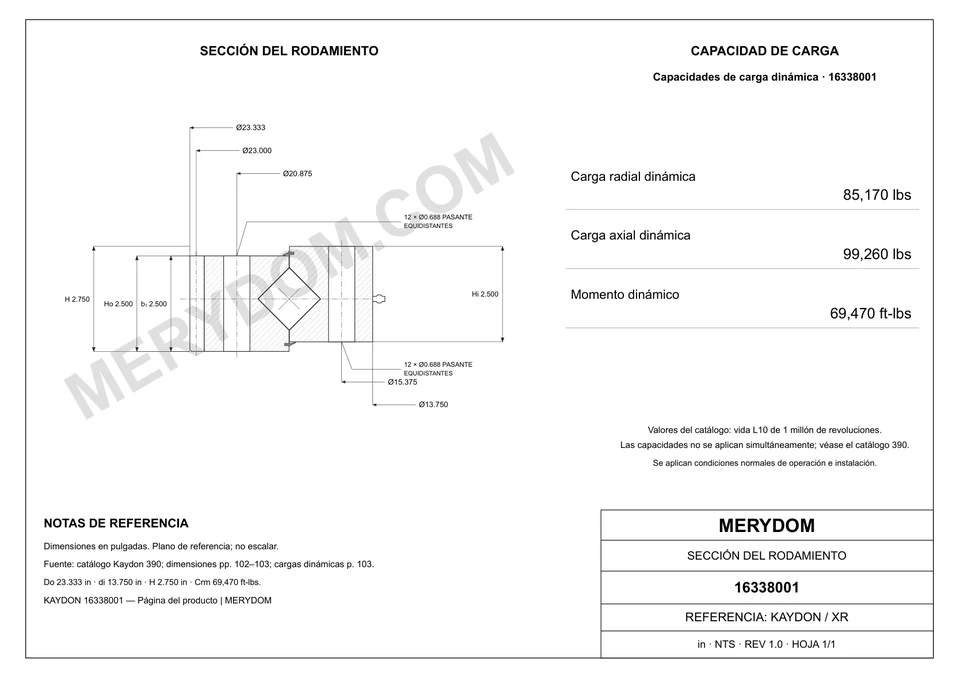

Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16338001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16338001 |
| Certificado intercambiable con | Kaydon 16338001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Xr Serie |
| Modelo de referencia | 16338001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Rodillos cruzados |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 23.333 inaproximadamente 592,66 mm |
| Diámetro interior total (di) | 13.750 inaproximadamente 349,3 mm |
| Altura total (H) | 2.750 inaproximadamente 69,9 mm |
| Círculo de pernos del anillo exterior (Lo) | 20.875 inaproximadamente 530,23 mm |
| Círculo de pernos del anillo interior (Li) | 15.375 inaproximadamente 390,53 mm |
| Diámetro primitivo del engranaje (D2) | 23.000 inaproximadamente 584 mm |
| Peso del conjunto (G) | 175 lbaproximadamente 79,379 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 7430 lbfaproximadamente 33,05 kN |
| Capacidad de carga radial dinámica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 85170.0000000000 lbfaproximadamente 378,86 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 99260.0000000000 lbfaproximadamente 441,53 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 69470.0000000000 ft·lbfaproximadamente 94,19 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 12 orificios · 0.688 |
| Orificios de pernos del anillo interior (ni) | 12 orificios · 0.688 |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral de origen (Pd) | 6 DP |
| Módulo equivalente (derived reference only) (m) | 4.233333 mm |
| Número de dientes (z2) | 138 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
