Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
Rodamiento de giro de sustitución para Kaydon HS6-16E1Z
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon HS6-16E1Z. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon HS6-16E1Z. Serie: Hs. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.

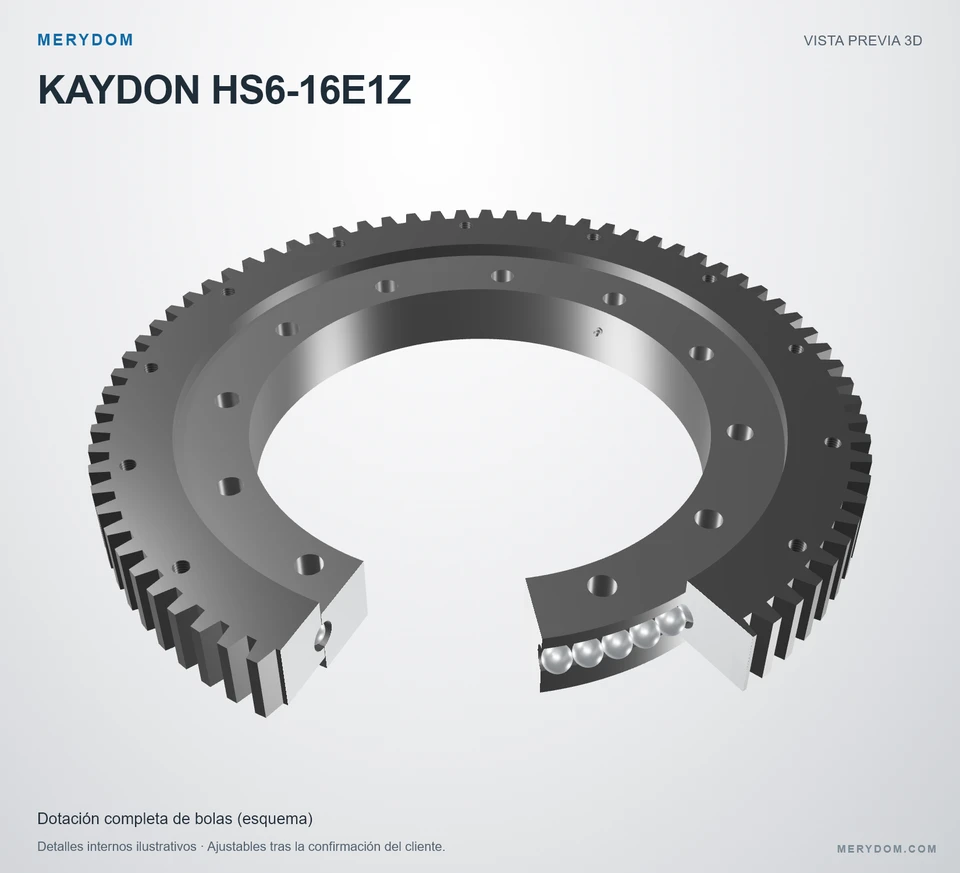

Disposición de los elementos rodantes: Dotación completa de bolas
Catálogo 390, p52: dotación máxima de bolas. El tamaño, la cantidad de bolas y las holguras internas de la ilustración son esquemáticos.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
HS6-16E1Z
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon HS6-16E1Z.
- Overall OD (Do)
- 19.900 in
- Overall ID (di)
- 12.000 in
- Altura total
- 2.200 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 14 / 12 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

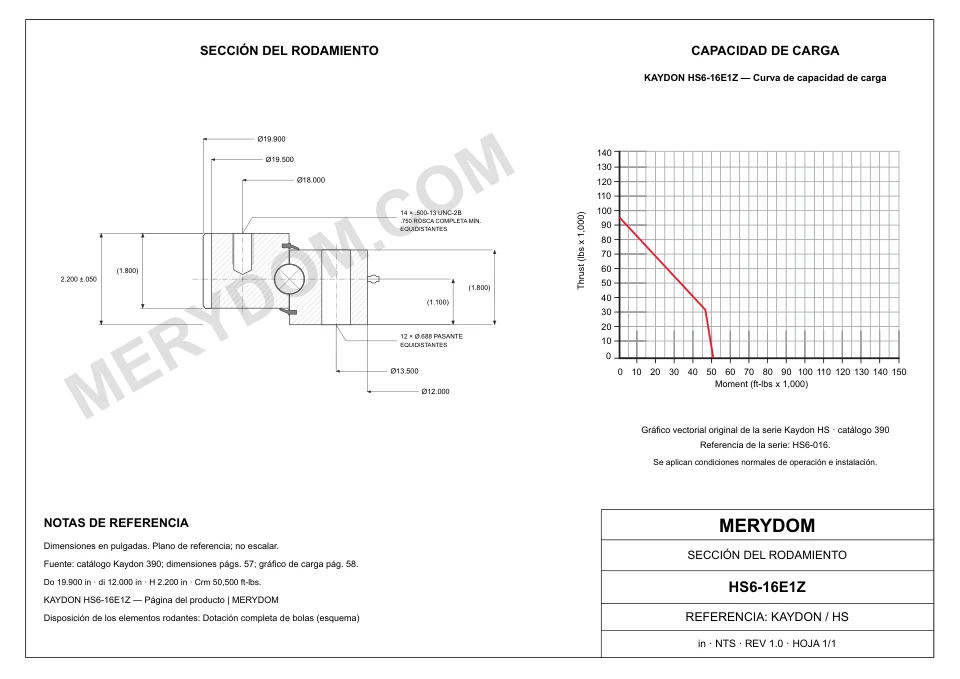

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 19.900 inaproximadamente 505 mm
- Diámetro interior total (di)
- 12.000 inaproximadamente 305 mm
- Altura total (H)
- 2.200 inaproximadamente 56 mm
- Peso del conjunto (G)
- 85 lbaproximadamente 38,555 kg
- Altura del anillo interior (Hi)
- 1.800 inaproximadamente 46 mm
- Altura del anillo exterior (Ho)
- 1.800 inaproximadamente 46 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 18.000 inaproximadamente 457 mm
- Círculo de pernos del anillo interior (Li)
- 13.500 inaproximadamente 343 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 19.500 inaproximadamente 495 mm
- Paso diametral (Pd)
- 4
- Número de dientes (z2)
- 78
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon HS6-16E1Z
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | HS6-16E1Z |
| Certificado intercambiable con | Kaydon HS6-16E1Z |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Hs Serie |
| Modelo de referencia | HS6-16E1Z |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 19.900 inaproximadamente 505 mm |
| Diámetro interior total (di) | 12.000 inaproximadamente 305 mm |
| Altura total (H) | 2.200 inaproximadamente 56 mm |
| Altura del anillo interior (Hi) | 1.800 inaproximadamente 46 mm |
| Altura del anillo exterior (Ho) | 1.800 inaproximadamente 46 mm |
| Círculo de pernos del anillo exterior (Lo) | 18.000 inaproximadamente 457 mm |
| Círculo de pernos del anillo interior (Li) | 13.500 inaproximadamente 343 mm |
| Diámetro primitivo del engranaje (D2) | 19.500 inaproximadamente 495 mm |
| Peso del conjunto (G) | 85 lbaproximadamente 38,555 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 4981 lbfaproximadamente 22,16 kN |
| Capacidad de carga de momento (Crm) | 50500 ft·lbfaproximadamente 68,47 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 14 orificios · 0.500-13 UNC-2B; 0.750 min full thread |
| Orificios de pernos del anillo interior (ni) | 12 orificios · 0.688 through, equally spaced |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral de origen (Pd) | 4 DP |
| Módulo equivalente (derived reference only) (m) | 6.35 mm |
| Número de dientes (z2) | 78 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

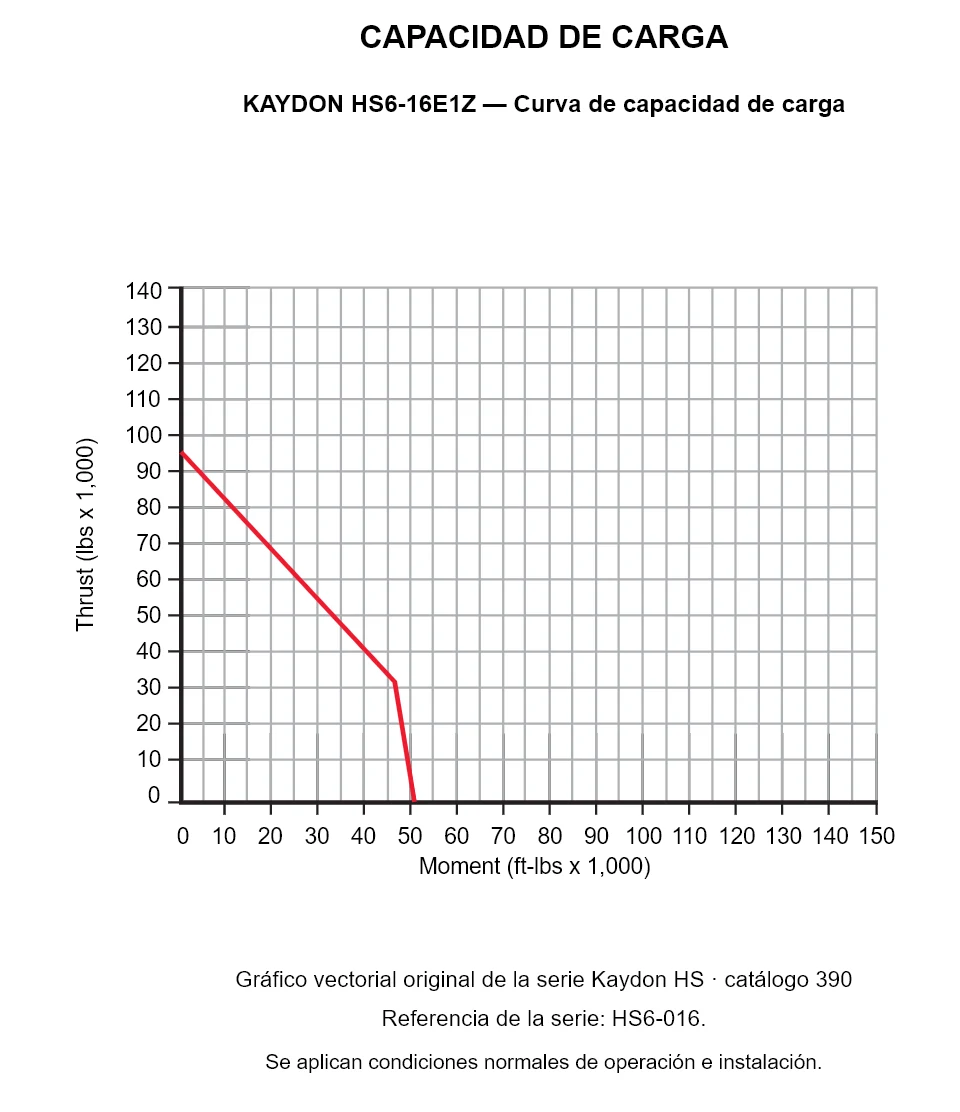

KAYDON HS6-16E1Z — Curva de capacidad de carga
KAYDON HS6-16E1Z — Curva de capacidad de carga
KAYDON HS6-16E1Z — Curva de capacidad de carga. Referencia de la serie: HS6-016. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon HS6-16E1Z
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
