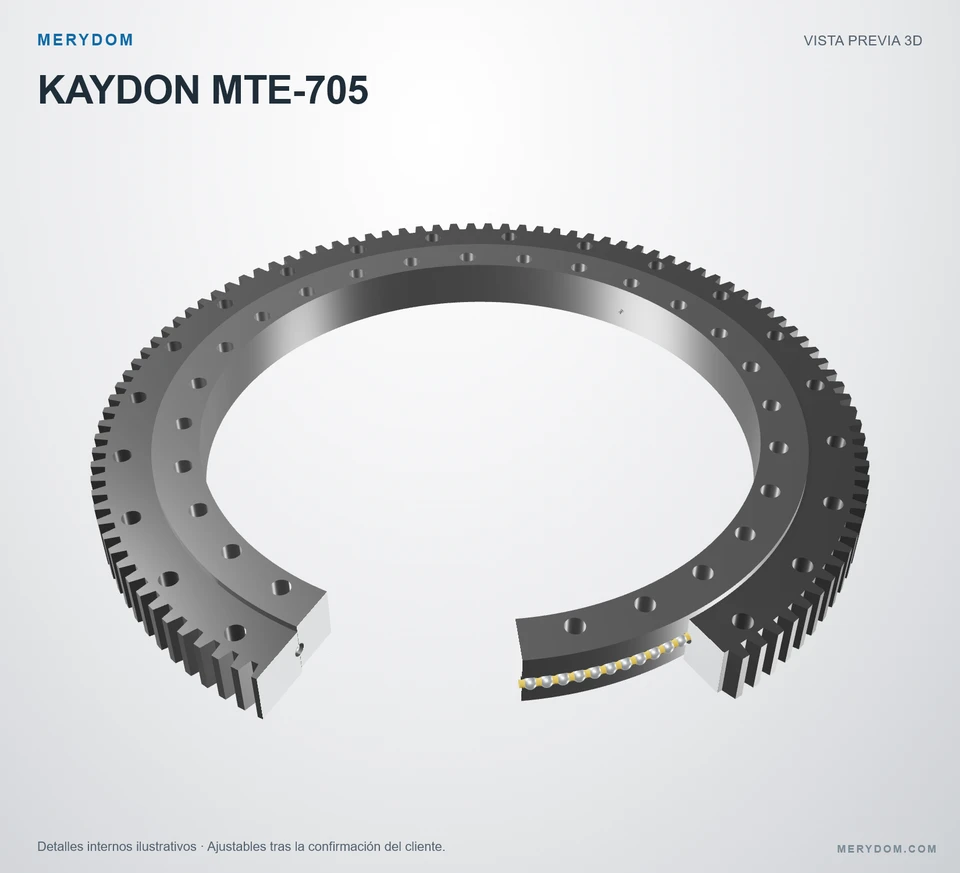

Rodamiento de giro de sustitución para Kaydon MTE-705
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon MTE-705. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon MTE-705. Serie: Mt. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
MTE-705
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon MTE-705.
- Overall OD (Do)
- 38.201 in
- Overall ID (di)
- 27.750 in
- Altura total
- 2.875 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 24 / 28 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

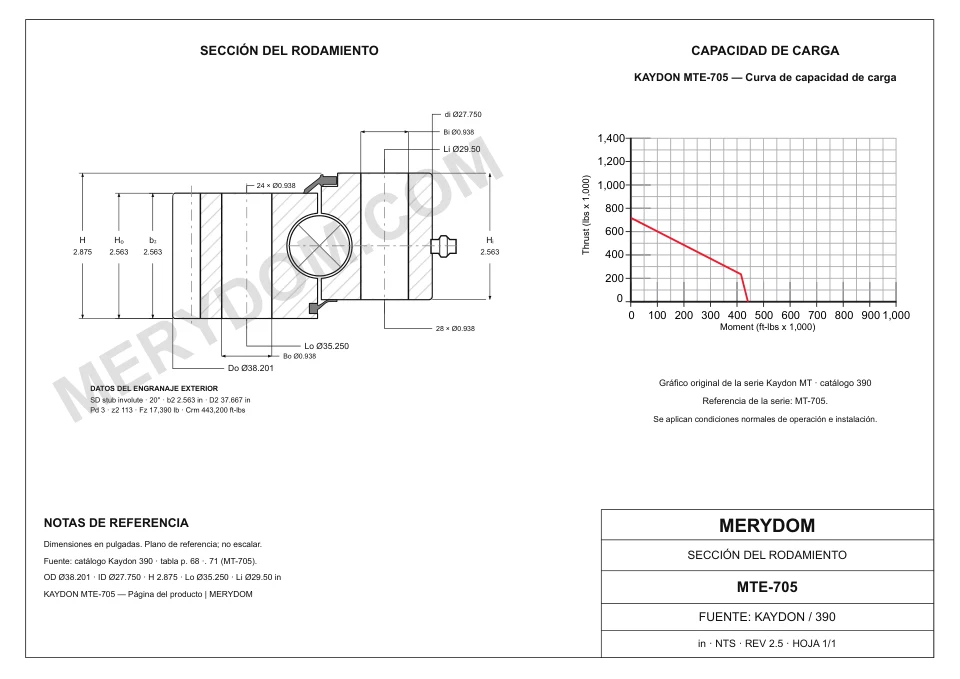

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 38.201 inaproximadamente 970,31 mm
- Diámetro interior total (di)
- 27.750 inaproximadamente 704,9 mm
- Altura total (H)
- 2.875 inaproximadamente 73,03 mm
- Peso del conjunto (G)
- 325 lbaproximadamente 147,418 kg
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 35.250 inaproximadamente 895,4 mm
- Círculo de pernos del anillo interior (Li)
- 29.50 inaproximadamente 749 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 37.667 inaproximadamente 956,74 mm
- Paso diametral (Pd)
- 3
- Número de dientes (z2)
- 113
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon MTE-705
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | MTE-705 |
| Certificado intercambiable con | Kaydon MTE-705 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Mt Serie |
| Modelo de referencia | MTE-705 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 38.201 inaproximadamente 970,31 mm |
| Diámetro interior total (di) | 27.750 inaproximadamente 704,9 mm |
| Altura total (H) | 2.875 inaproximadamente 73,03 mm |
| Círculo de pernos del anillo exterior (Lo) | 35.250 inaproximadamente 895,4 mm |
| Círculo de pernos del anillo interior (Li) | 29.50 inaproximadamente 749 mm |
| Diámetro primitivo del engranaje (D2) | 37.667 inaproximadamente 956,74 mm |
| Peso del conjunto (G) | 325 lbaproximadamente 147,418 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 17390 lbfaproximadamente 77,35 kN |
| Capacidad de carga de momento (Crm) | 443200 ft·lbfaproximadamente 600,9 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 24 orificios · 0.938 |
| Orificios de pernos del anillo interior (ni) | 28 orificios · 0.938 |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral de origen (Pd) | 3 DP |
| Módulo equivalente (derived reference only) (m) | 8.466667 mm |
| Número de dientes (z2) | 113 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

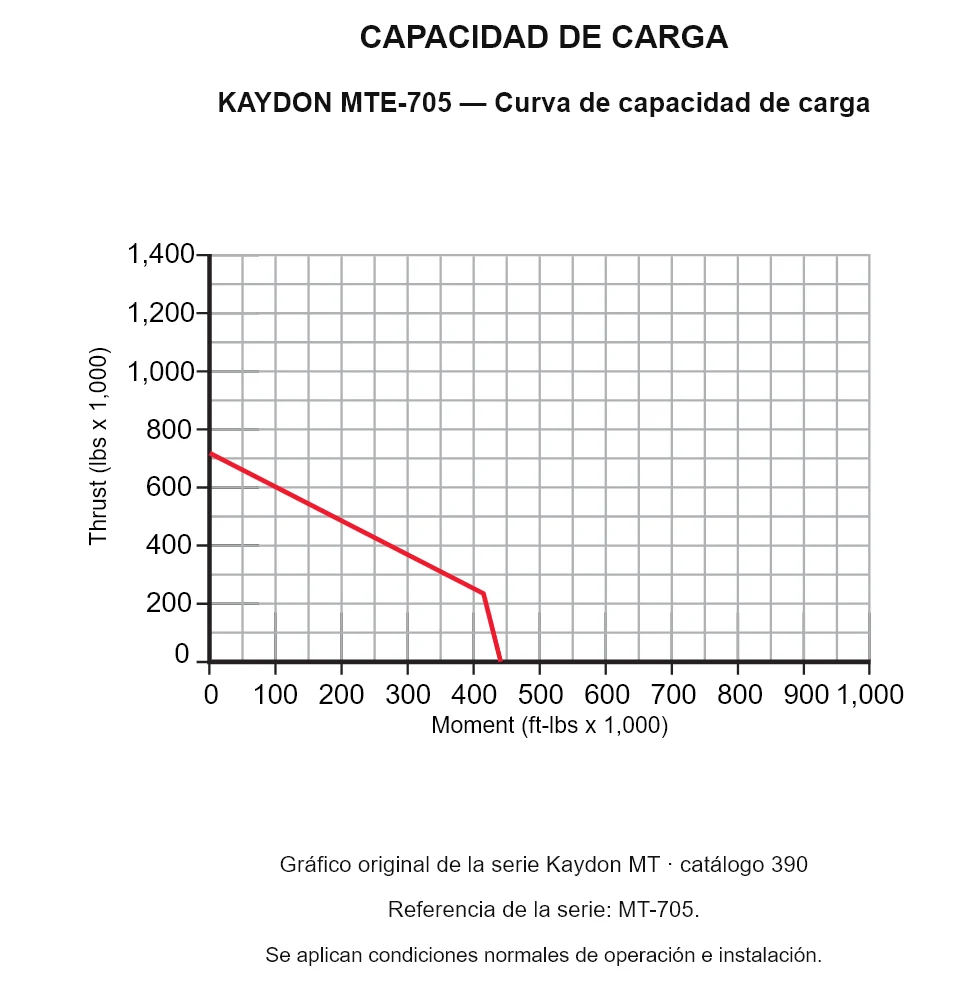

CAPACIDAD DE CARGA DE LA SERIE
