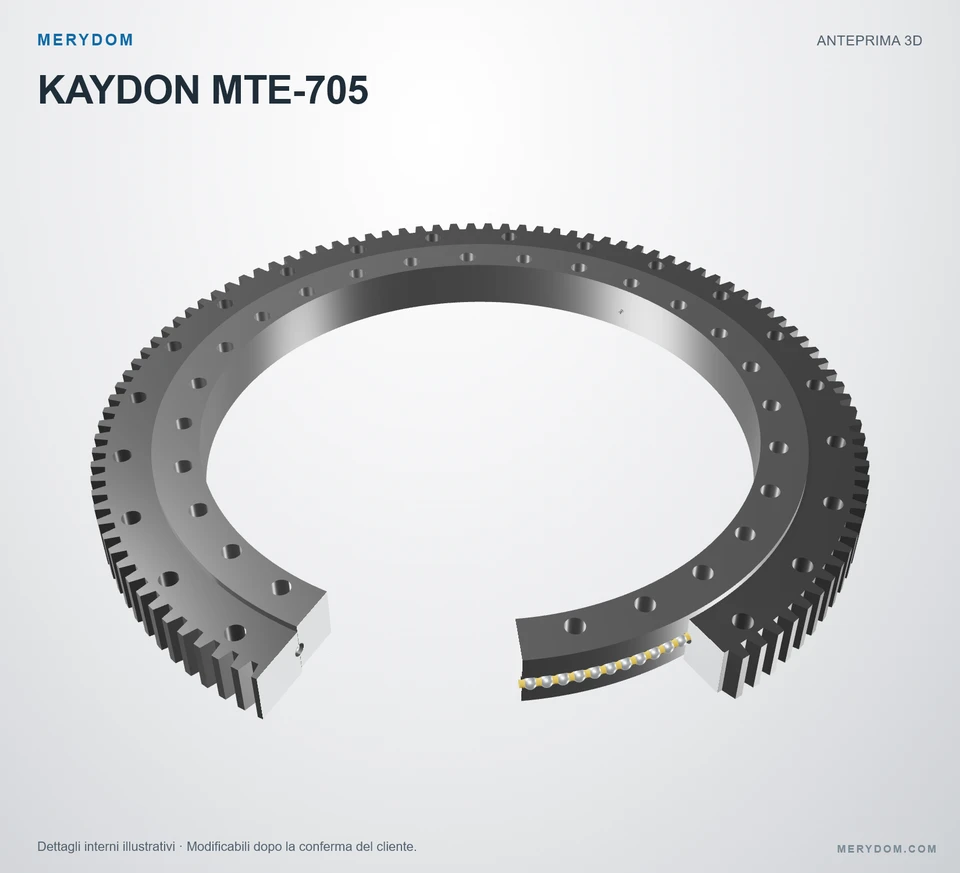

Cuscinetto di rotazione sostitutivo per Kaydon MTE-705
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-705. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon MTE-705. Serie: Mt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
MTE-705
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-705.

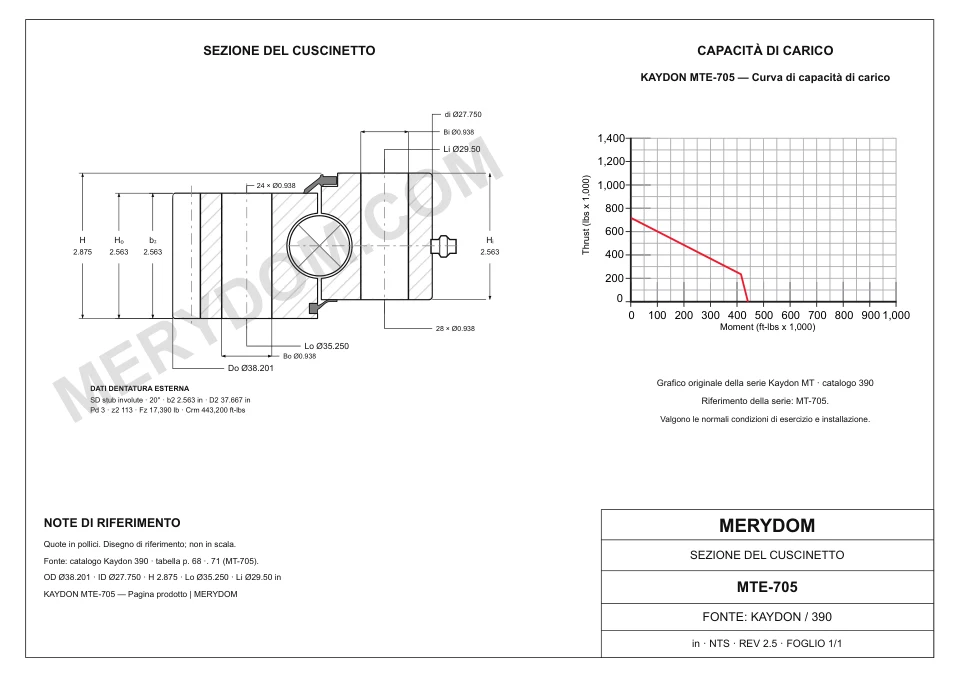

- Overall OD (Do)
- 38.201 in
- Overall ID (di)
- 27.750 in
- Altezza totale
- 2.875 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 24 / 28 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 38.201 incirca 970,31 mm
- Diametro interno totale (di)
- 27.750 incirca 704,9 mm
- Altezza totale (H)
- 2.875 incirca 73,03 mm
- Peso del gruppo (G)
- 325 lbcirca 147,418 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 35.250 incirca 895,4 mm
- Circonferenza bulloni anello interno (Li)
- 29.50 incirca 749 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 37.667 incirca 956,74 mm
- Passo diametrale (Pd)
- 3
- Numero di denti (z2)
- 113
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon MTE-705
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | MTE-705 |
| Certificato intercambiabile con | Kaydon MTE-705 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Mt Serie |
| Modello di riferimento | MTE-705 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 38.201 incirca 970,31 mm |
| Diametro interno totale (di) | 27.750 incirca 704,9 mm |
| Altezza totale (H) | 2.875 incirca 73,03 mm |
| Circonferenza bulloni anello esterno (Lo) | 35.250 incirca 895,4 mm |
| Circonferenza bulloni anello interno (Li) | 29.50 incirca 749 mm |
| Diametro primitivo dentatura (D2) | 37.667 incirca 956,74 mm |
| Peso del gruppo (G) | 325 lbcirca 147,418 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 17390 lbfcirca 77,35 kN |
| Capacità di carico a momento (Crm) | 443200 ft·lbfcirca 600,9 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 24 fori · 0.938 |
| Fori bulloni anello interno (ni) | 28 fori · 0.938 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 3 DP |
| Modulo equivalente (derived reference only) (m) | 8.466667 mm |
| Numero di denti (z2) | 113 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

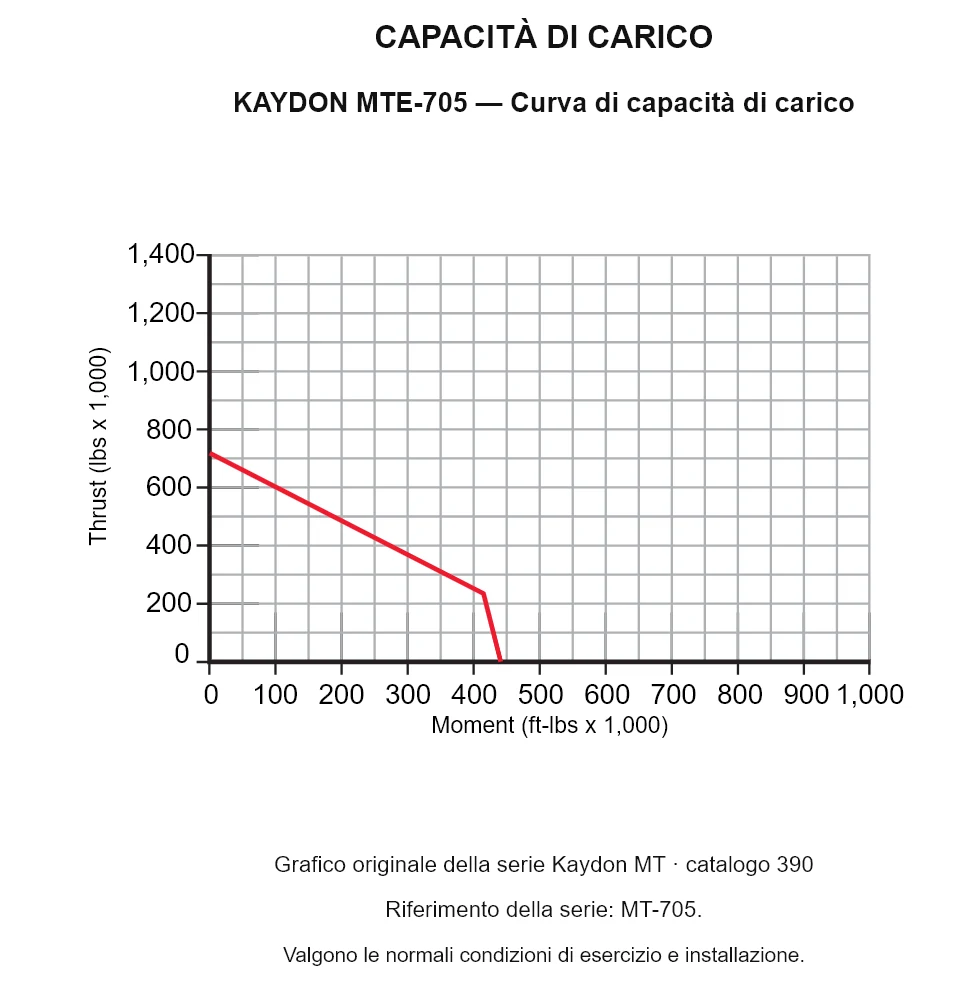

Grafico di carico della serie Mt
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon MTE-705
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
