Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
Rodamiento de giro de sustitución para Kaydon RK6-37P1Z
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon RK6-37P1Z. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon RK6-37P1Z. Serie: Rk. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Sin engranaje.

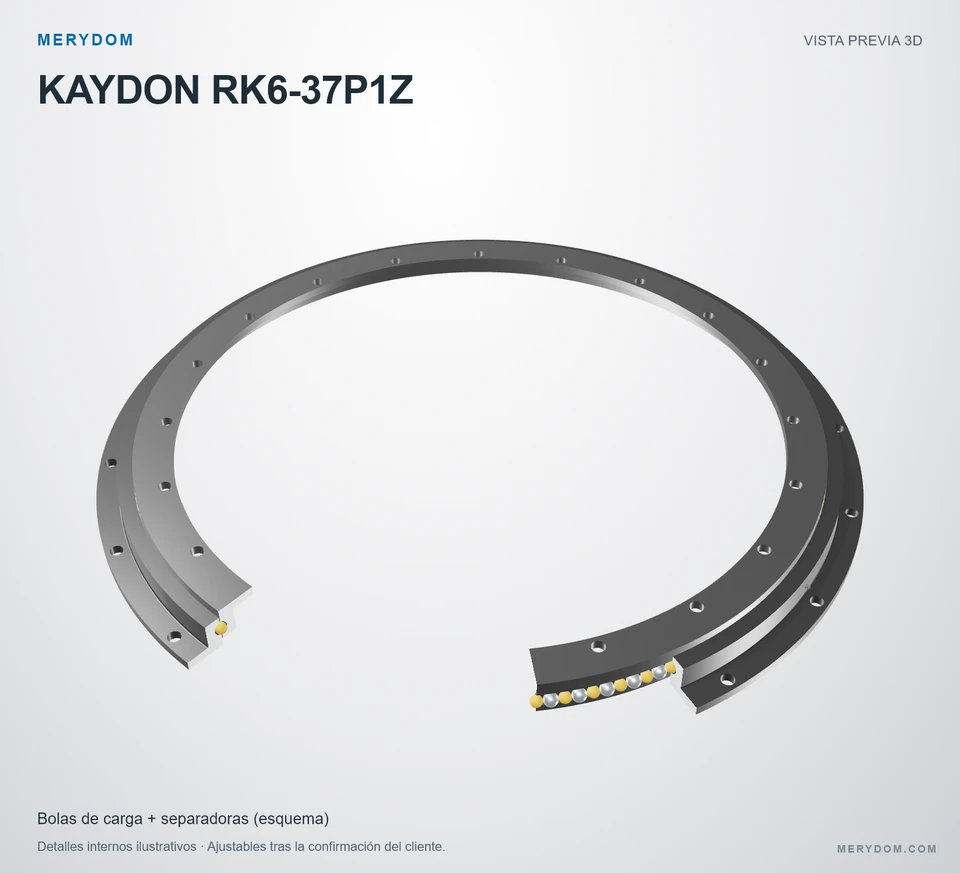

Disposición de los elementos rodantes: Bolas de carga con bolas separadoras
Catálogo 390, p47: las bolas de carga alternan con bolas separadoras. El amarillo distingue las bolas separadoras en la ilustración; no especifica su material.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
RK6-37P1Z
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon RK6-37P1Z.
- Overall OD (Do)
- 41.260 in
- Overall ID (di)
- 32.840 in
- Altura total
- 2.205 in
- Disposición del engranaje
- Sin engranaje
- Orificios de montaje
- 18 / 20 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Compatibilidad dimensional
- Materiales controlados
- Documentación de fábrica
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 41.260 inaproximadamente 1.048 mm
- Diámetro interior total (di)
- 32.840 inaproximadamente 834,1 mm
- Diámetro exterior del cuerpo del anillo exterior (Dr)
- 38.740 inaproximadamente 984 mm
- Diámetro interior del anillo exterior (Di)
- 37.090 inaproximadamente 942,1 mm
- Diámetro exterior del anillo interior (do)
- 37.010 inaproximadamente 940,1 mm
- Diámetro interior del cuerpo del anillo interior (dr)
- 35.360 inaproximadamente 898,1 mm
- Altura total (H)
- 2.205 inaproximadamente 56,01 mm
- Peso del conjunto (G)
- 132 lbaproximadamente 59,874 kg
- Altura del anillo interior (Hi)
- 1.811 inaproximadamente 46 mm
- Altura del anillo exterior (Ho)
- 1.811 inaproximadamente 46 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 40.130 inaproximadamente 1.019,3 mm
- Círculo de pernos del anillo interior (Li)
- 34.000 inaproximadamente 864 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon RK6-37P1Z
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | RK6-37P1Z |
| Certificado intercambiable con | Kaydon RK6-37P1Z |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Rk Serie |
| Modelo de referencia | RK6-37P1Z |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Sin engranaje |
| Dimensiones | |
| Diámetro exterior total (Do) | 41.260 inaproximadamente 1.048 mm |
| Diámetro interior total (di) | 32.840 inaproximadamente 834,1 mm |
| Altura total (H) | 2.205 inaproximadamente 56,01 mm |
| Altura del anillo interior (Hi) | 1.811 inaproximadamente 46 mm |
| Altura del anillo exterior (Ho) | 1.811 inaproximadamente 46 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 38.740 inaproximadamente 984 mm |
| Diámetro interior del anillo exterior (Di) | 37.090 inaproximadamente 942,1 mm |
| Diámetro exterior del anillo interior (do) | 37.010 inaproximadamente 940,1 mm |
| Diámetro interior del cuerpo del anillo interior (dr) | 35.360 inaproximadamente 898,1 mm |
| Círculo de pernos del anillo exterior (Lo) | 40.130 inaproximadamente 1.019,3 mm |
| Círculo de pernos del anillo interior (Li) | 34.000 inaproximadamente 864 mm |
| Peso del conjunto (G) | 132 lbaproximadamente 59,874 kg |
| Capacidades | |
| Capacidad de carga de momento (Crm) | 65200 ft·lbfaproximadamente 88,4 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 18 orificios · 0.688 through, equally spaced |
| Orificios de pernos del anillo interior (ni) | 20 orificios · 0.688 through, equally spaced |
| Engranaje | |
| Engranaje integral | No aplicable |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

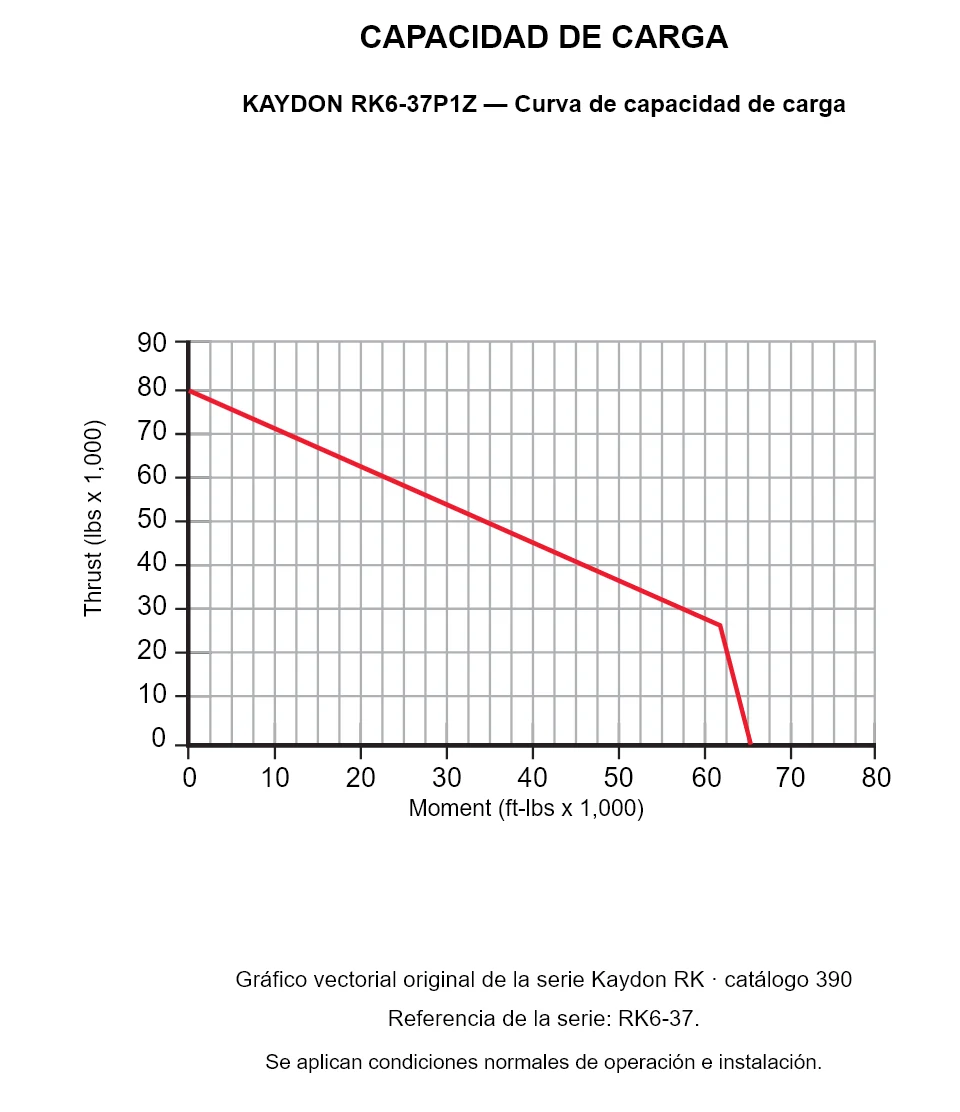

KAYDON RK6-37P1Z — Curva de capacidad de carga
KAYDON RK6-37P1Z — Curva de capacidad de carga
KAYDON RK6-37P1Z — Curva de capacidad de carga. Referencia de la serie: RK6-37. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon RK6-37P1Z
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
