Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Kaydon RK6-37P1Z
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon RK6-37P1Z. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon RK6-37P1Z. Серия: Rk. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.

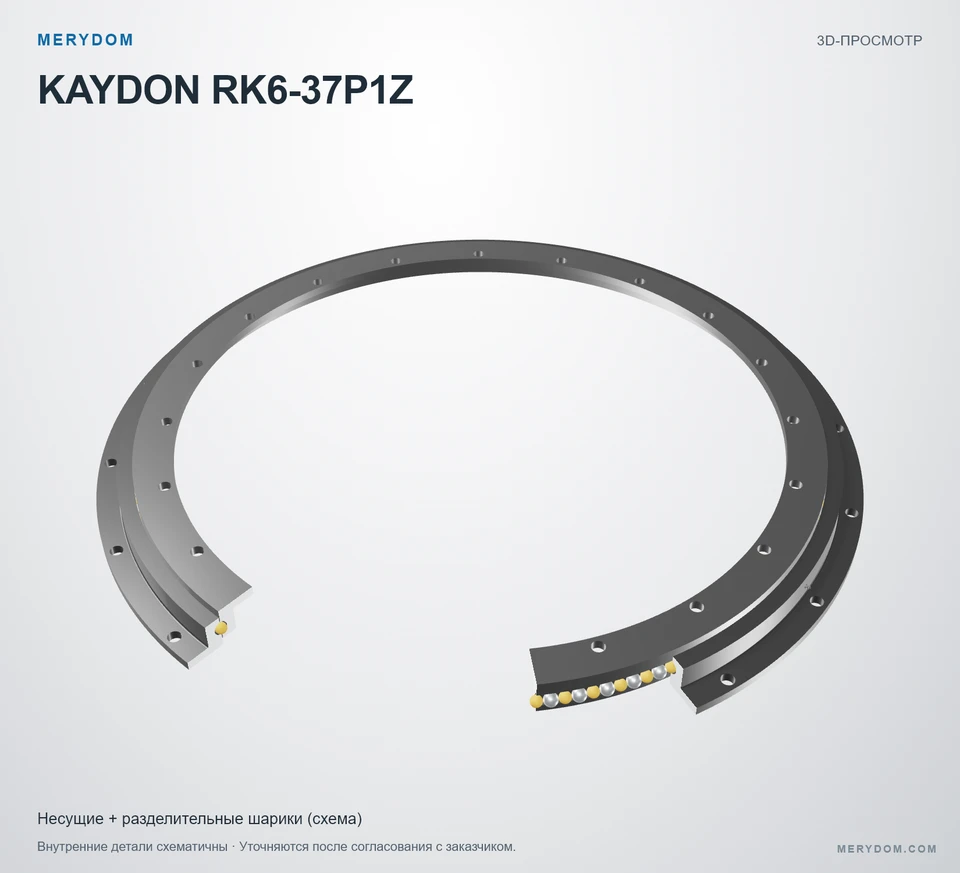

Расположение тел качения: Несущие и разделительные шарики
Каталог 390, с. 47: несущие шарики чередуются с разделительными. Желтый цвет выделяет разделительные шарики на схеме и не указывает их материал.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
RK6-37P1Z
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon RK6-37P1Z.
- Overall OD (Do)
- 41.260 in
- Overall ID (di)
- 32.840 in
- Общая высота
- 2.205 in
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 18 / 20 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенные размеры
- Контроль материалов
- Документация завода

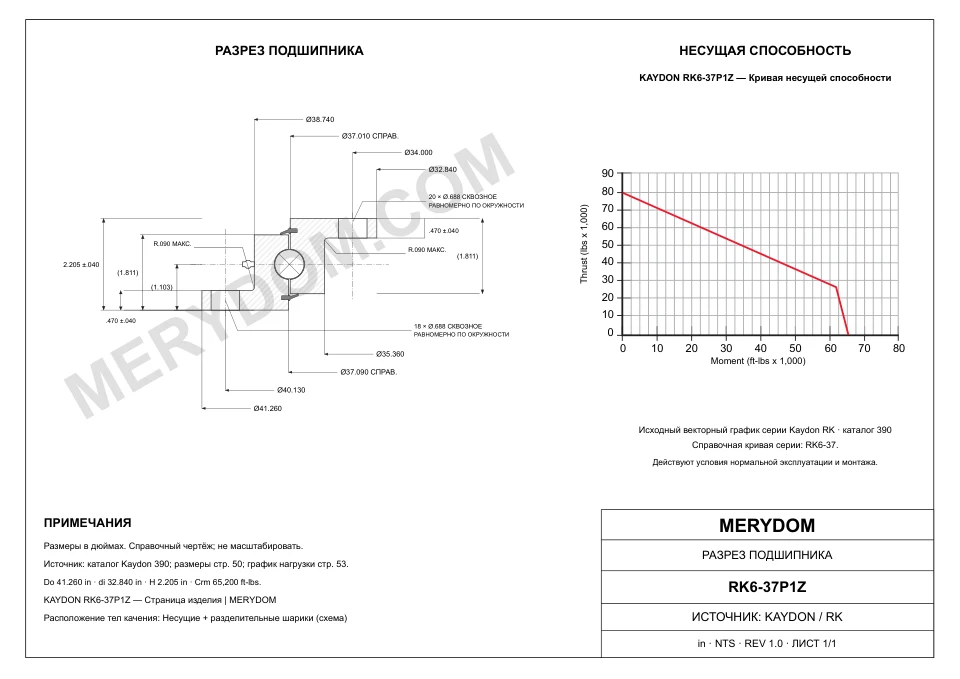

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 41.260 inпримерно 1 048 mm
- Общий внутренний диаметр (di)
- 32.840 inпримерно 834,1 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 38.740 inпримерно 984 mm
- Внутренний диаметр наружного кольца (Di)
- 37.090 inпримерно 942,1 mm
- Наружный диаметр внутреннего кольца (do)
- 37.010 inпримерно 940,1 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 35.360 inпримерно 898,1 mm
- Общая высота (H)
- 2.205 inпримерно 56,01 mm
- Масса в сборе (G)
- 132 lbпримерно 59,874 kg
- Высота внутреннего кольца (Hi)
- 1.811 inпримерно 46 mm
- Высота наружного кольца (Ho)
- 1.811 inпримерно 46 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 40.130 inпримерно 1 019,3 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 34.000 inпримерно 864 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon RK6-37P1Z
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | RK6-37P1Z |
| Сертифицировано для замены | Kaydon RK6-37P1Z |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Rk Серия |
| Исходная модель | RK6-37P1Z |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Do) | 41.260 inпримерно 1 048 mm |
| Общий внутренний диаметр (di) | 32.840 inпримерно 834,1 mm |
| Общая высота (H) | 2.205 inпримерно 56,01 mm |
| Высота внутреннего кольца (Hi) | 1.811 inпримерно 46 mm |
| Высота наружного кольца (Ho) | 1.811 inпримерно 46 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 38.740 inпримерно 984 mm |
| Внутренний диаметр наружного кольца (Di) | 37.090 inпримерно 942,1 mm |
| Наружный диаметр внутреннего кольца (do) | 37.010 inпримерно 940,1 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 35.360 inпримерно 898,1 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 40.130 inпримерно 1 019,3 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 34.000 inпримерно 864 mm |
| Масса в сборе (G) | 132 lbпримерно 59,874 kg |
| Допустимые нагрузки | |
| Допустимый опрокидывающий момент (Crm) | 65200 ft·lbfпримерно 88,4 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 18 отверстий · 0.688 through, equally spaced |
| Отверстия под болты внутреннего кольца (ni) | 20 отверстий · 0.688 through, equally spaced |
| Зубчатый венец | |
| Встроенный зубчатый венец | Не применимо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

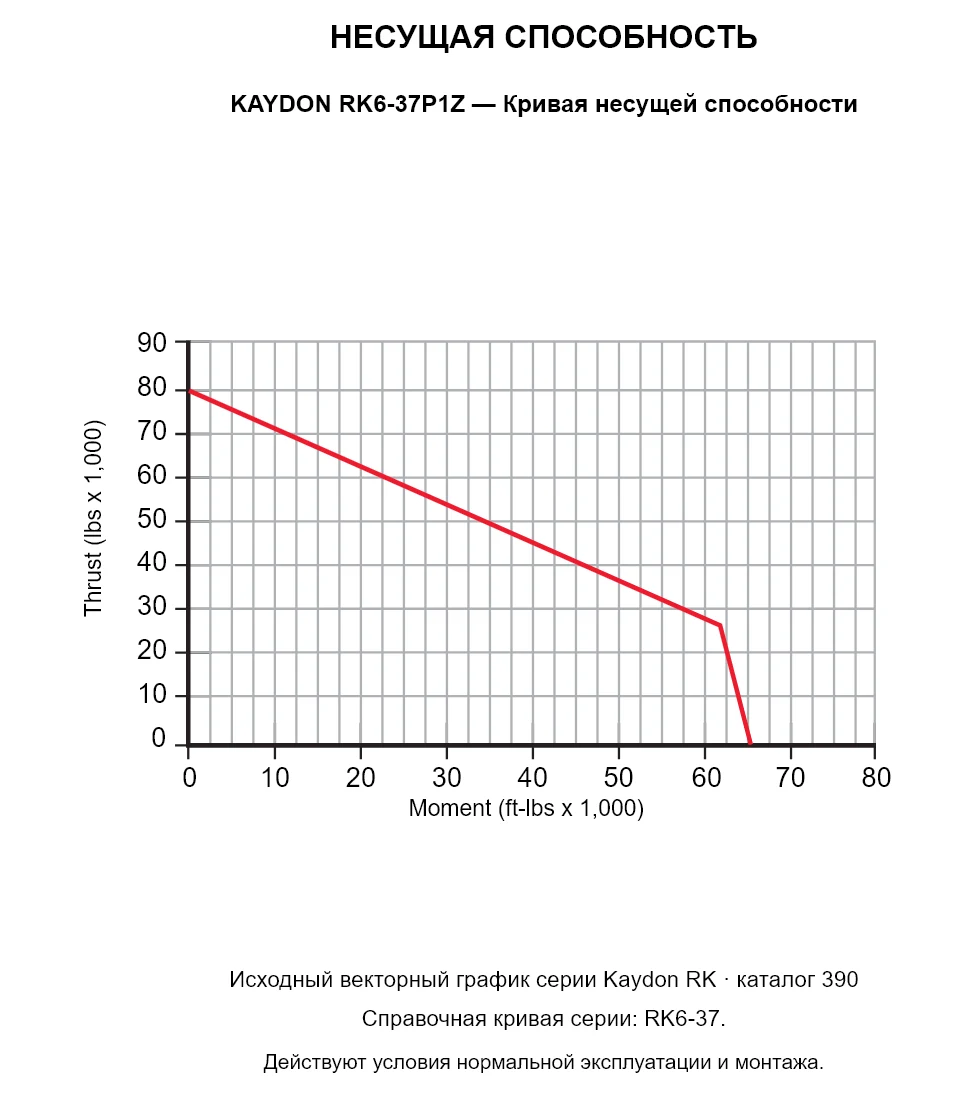

KAYDON RK6-37P1Z — Кривая несущей способности
KAYDON RK6-37P1Z — Кривая несущей способности
KAYDON RK6-37P1Z — Кривая несущей способности. Справочная кривая серии: RK6-37. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon RK6-37P1Z
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
