Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

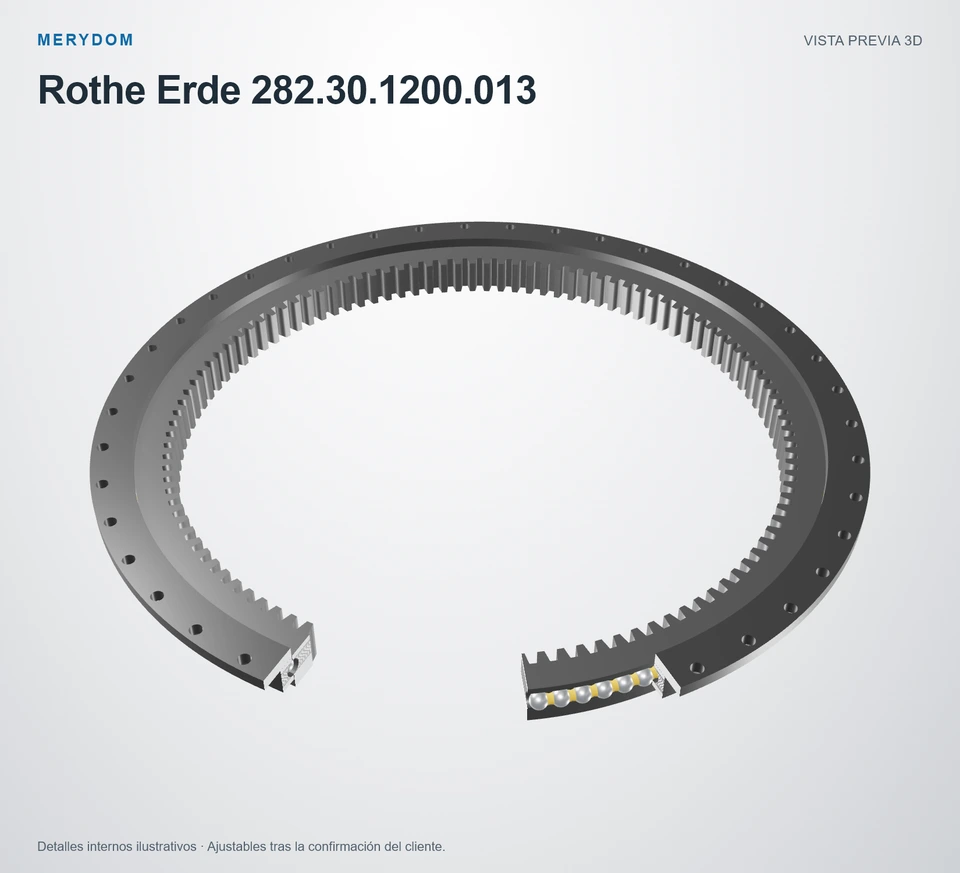

Rodamiento de giro de sustitución para Rothe Erde 282.30.1200.013
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 282.30.1200.013. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Rothe Erde 282.30.1200.013. Serie: 28. Estructura del rodamiento: Rodamiento perfilado. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
282.30.1200.013
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 282.30.1200.013.
- Overall OD (Do)
- 1400 mm
- Overall ID (di)
- 1112 mm
- Altura total
- 90 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 42 / 42 exterior / interior
- Diseño del rodamiento
- Rodamiento perfilado
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro de la pista de rodadura (DL)
- 1.255 mm
- Diámetro exterior total (Da)
- 1.400 mm
- Diámetro interior total (Di)
- 1.112 mm
- Altura total (H)
- 90 mm
- Diámetro de catálogo O (O)
- 1.256,5 mm
- Diámetro de catálogo U (U)
- 1.253,5 mm
- Diámetro de catálogo C (C)
- 1.317 mm
- Desplazamiento del anillo inferior Hu (Hu)
- 19 mm
- Peso del conjunto (Peso)
- 208 kg
- Juego axial del rodamiento (Y_axial)
- 0,45 mm
- Juego radial del rodamiento (Y_radial)
- ≤ 0,37 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 1.360 mm
- Orificios de montaje del anillo exterior (na)
- 42
- Diámetro de los orificios del anillo exterior (B_outer)
- 22 mm
- Círculo de pernos del anillo interior (Li)
- 1.194 mm
- Orificios de montaje del anillo interior (ni)
- 42
- Tamaño nominal del perno métrico (M)
- 20 mm
- Profundidad de rosca (t)
- 40 mm
Engranaje
- Diámetro primitivo del engranaje (d)
- 1.130 mm
- Módulo del engranaje (m)
- 10 mm
- Número de dientes (z)
- 113
- Producto de corrección de altura de cabeza k·m (k*m)
- -1 mm
- Ancho mínimo del dentado (bmin)
- 71 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Rothe Erde 282.30.1200.013
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 282.30.1200.013 |
| Certificado intercambiable con | Rothe Erde 282.30.1200.013 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Rothe Erde |
| Serie | 28 Serie |
| Modelo de referencia | 282.30.1200.013 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Rodamiento perfilado |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro de la pista de rodadura (DL) | 1.255 mm |
| Diámetro exterior total (Da) | 1.400 mm |
| Diámetro interior total (Di) | 1.112 mm |
| Altura total (H) | 90 mm |
| Diámetro de catálogo O (O) | 1.256,5 mm |
| Diámetro de catálogo U (U) | 1.253,5 mm |
| Diámetro de catálogo C (C) | 1.317 mm |
| Desplazamiento del anillo inferior Hu (Hu) | 19 mm |
| Peso del conjunto (Peso) | 208 kg |
| Juego axial del rodamiento (Y_axial) | 0,45 mm |
| Juego radial del rodamiento (Y_radial) | ≤ 0,37 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 1.360 mm |
| Orificios de montaje del anillo exterior (na) | 42 |
| Diámetro de los orificios del anillo exterior (B_outer) | 22 mm |
| Círculo de pernos del anillo interior (Li) | 1.194 mm |
| Orificios de montaje del anillo interior (ni) | 42 |
| Tamaño nominal del perno métrico (M) | 20 mm |
| Profundidad de rosca (t) | 40 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 1.130 mm |
| Módulo del engranaje (m) | 10 mm |
| Número de dientes (z) | 113 |
| Producto de corrección de altura de cabeza k·m (k*m) | -1 mm |
| Ancho mínimo del dentado (bmin) | 71 mm |
| Capacidades | |
| Fuerza circunferencial permitida, normal (X1) | 39,18 kN |
| Fuerza circunferencial permitida, máxima (X2) | 78,36 kN |
| Otros datos | |
| Cantidad de engrasadores (n1) | 6 ≤ |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

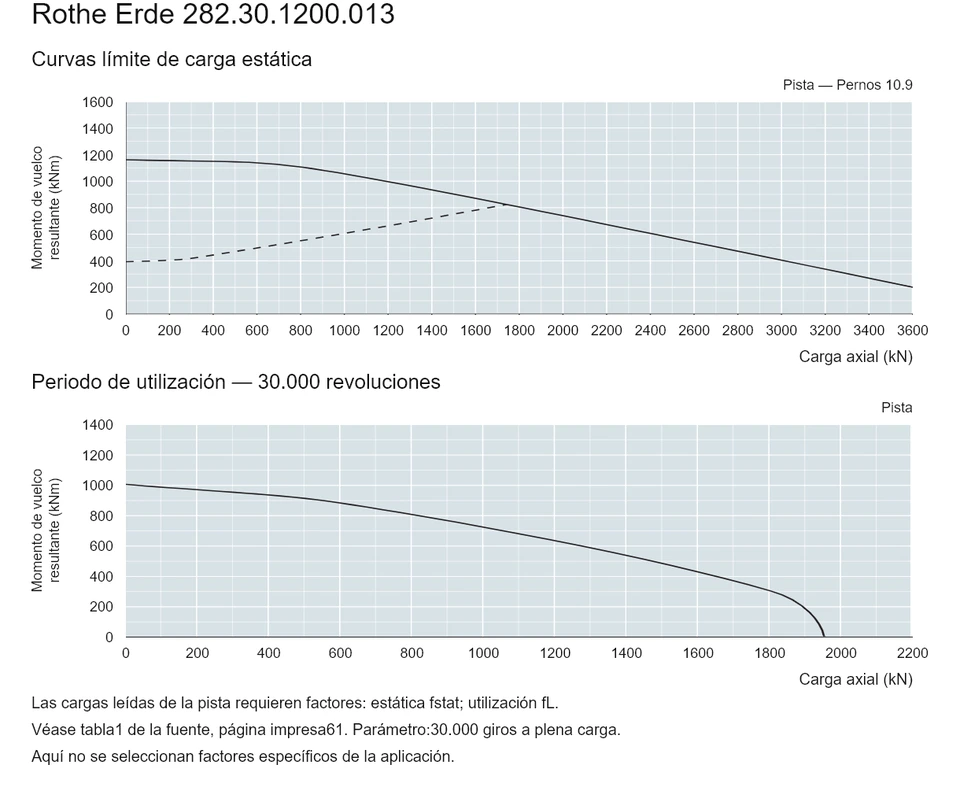

Gráfico de capacidad de carga de la serie 28
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Rothe Erde 282.30.1200.013
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
