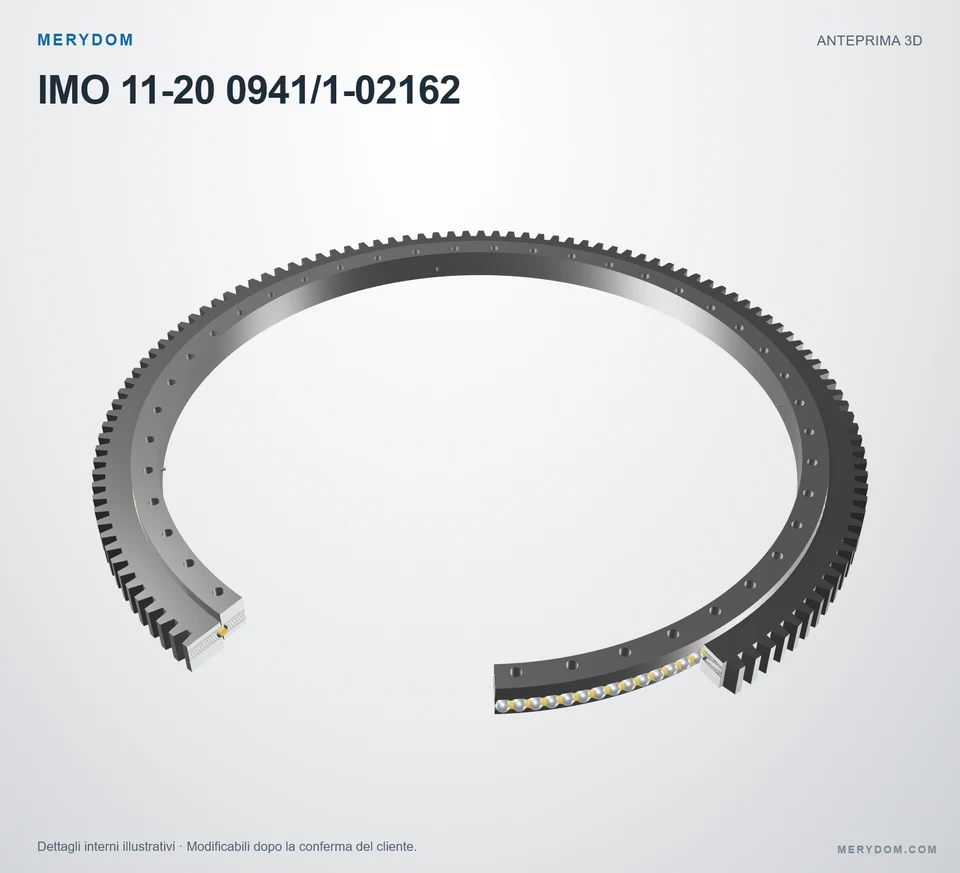

Cuscinetto di rotazione sostitutivo per IMO 11-20 0941/1-02162
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 11-20 0941/1-02162. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 11-20 0941/1-02162. Serie: 120. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
11-20 0941/1-02162
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 11-20 0941/1-02162.
- Overall OD (Do)
- 1046.4 mm
- Overall ID (di)
- 872 mm
- Altezza totale
- 56 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 40 / 44 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Compatibilità dimensionale
- Materiali controllati
- Documentazione di fabbrica

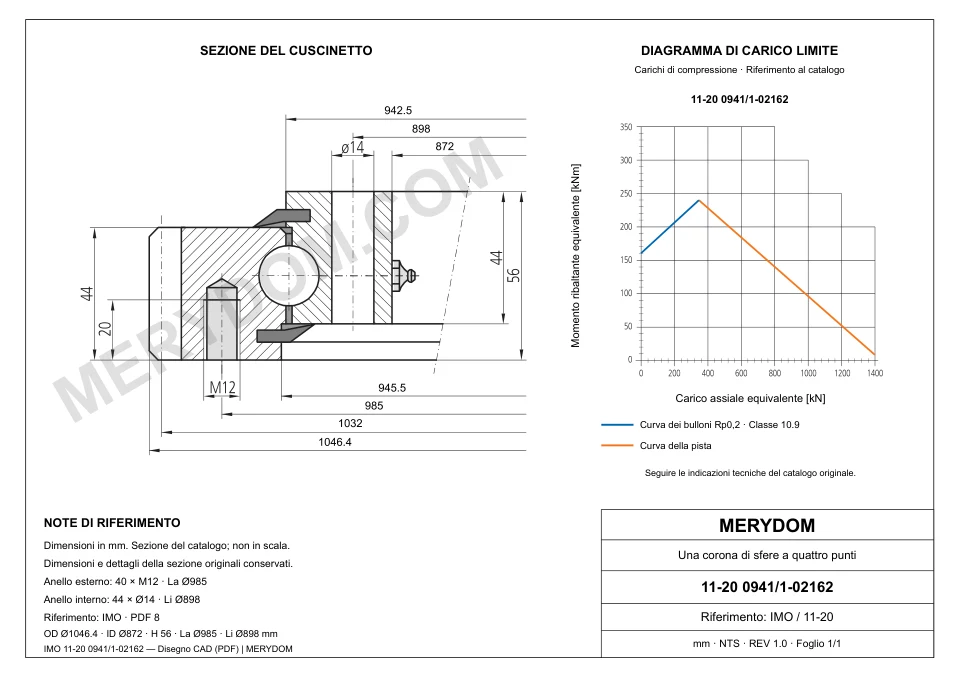

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 1.046,4 mm
- Diametro interno totale (di)
- 872 mm
- Altezza totale (H)
- 56 mm
- Diametro interno anello esterno (Di)
- 945,5 mm
- Diametro esterno anello interno (da)
- 942,5 mm
- Peso del gruppo (G)
- 77 kg
- Altezza dell’anello esterno da catalogo
- 44 mm
- Altezza dell’anello interno da catalogo
- 44 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 985 mm
- Fori di montaggio anello esterno (na)
- 40
- Circonferenza bulloni anello interno (Li)
- 898 mm
- Fori di montaggio anello interno (ni)
- 44
- Specifica dei fori di montaggio dell’anello esterno (Ma)
- M12
- Diametro fori anello interno (Øi)
- 14 mm
Dentatura
- Diametro primitivo dentatura (d)
- 1.032 mm
- Modulo della dentatura (m)
- 8 mm
- Numero di denti (z)
- 129
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 11-20 0941/1-02162
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 11-20 0941/1-02162 |
| Certificato intercambiabile con | IMO 11-20 0941/1-02162 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 120 Serie |
| Modello di riferimento | 11-20 0941/1-02162 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 1.046,4 mm |
| Diametro interno totale (di) | 872 mm |
| Altezza totale (H) | 56 mm |
| Diametro interno anello esterno (Di) | 945,5 mm |
| Diametro esterno anello interno (da) | 942,5 mm |
| Peso del gruppo (G) | 77 kg |
| Altezza dell’anello esterno da catalogo | 44 mm |
| Altezza dell’anello interno da catalogo | 44 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 985 mm |
| Fori di montaggio anello esterno (na) | 40 |
| Circonferenza bulloni anello interno (Li) | 898 mm |
| Fori di montaggio anello interno (ni) | 44 |
| Specifica dei fori di montaggio dell’anello esterno (Ma) | M12 |
| Diametro fori anello interno (Øi) | 14 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 1.032 mm |
| Modulo della dentatura (m) | 8 mm |
| Numero di denti (z) | 129 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 27,9 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 50,3 kN |
| Capacità di carico radiale statica (Co_rad) | 580 kN |
| Capacità di carico assiale statica (Co_ax) | 1.356 kN |
| Capacità di carico radiale dinamica (C_rad) | 213 kN |
| Capacità di carico assiale dinamica (C_ax) | 214 kN |
| Altri dati | |
| Numero di punti di lubrificazione da catalogo | 4 |
| Anello con punti di lubrificazione da catalogo | Anello interno |
| Specifica del raccordo di lubrificazione da catalogo | Taper type grease nipples on circumference |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

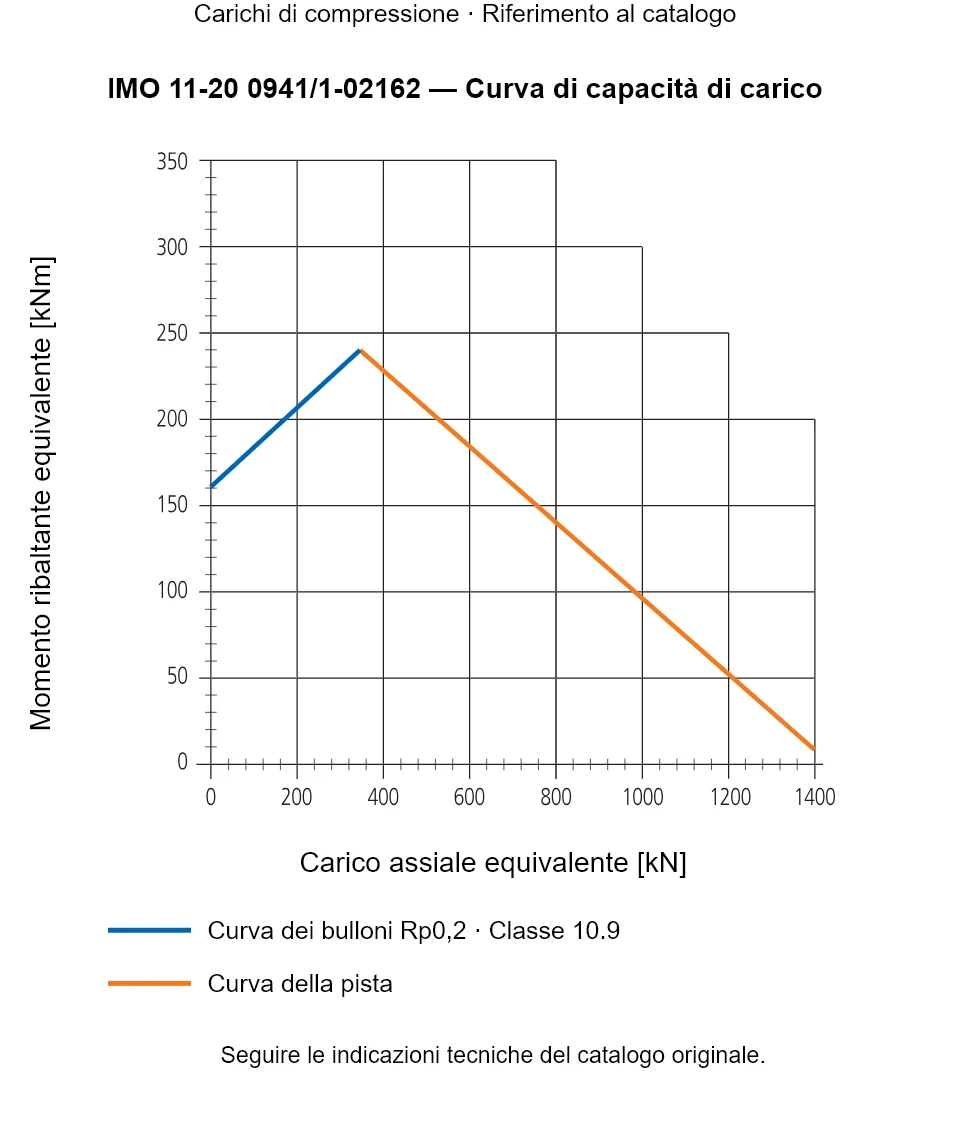

IMO 11-20 0941/1-02162 — Curva di capacità di carico
IMO 11-20 0941/1-02162 — Curva di capacità di carico
IMO 11-20 0941/1-02162 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
