Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

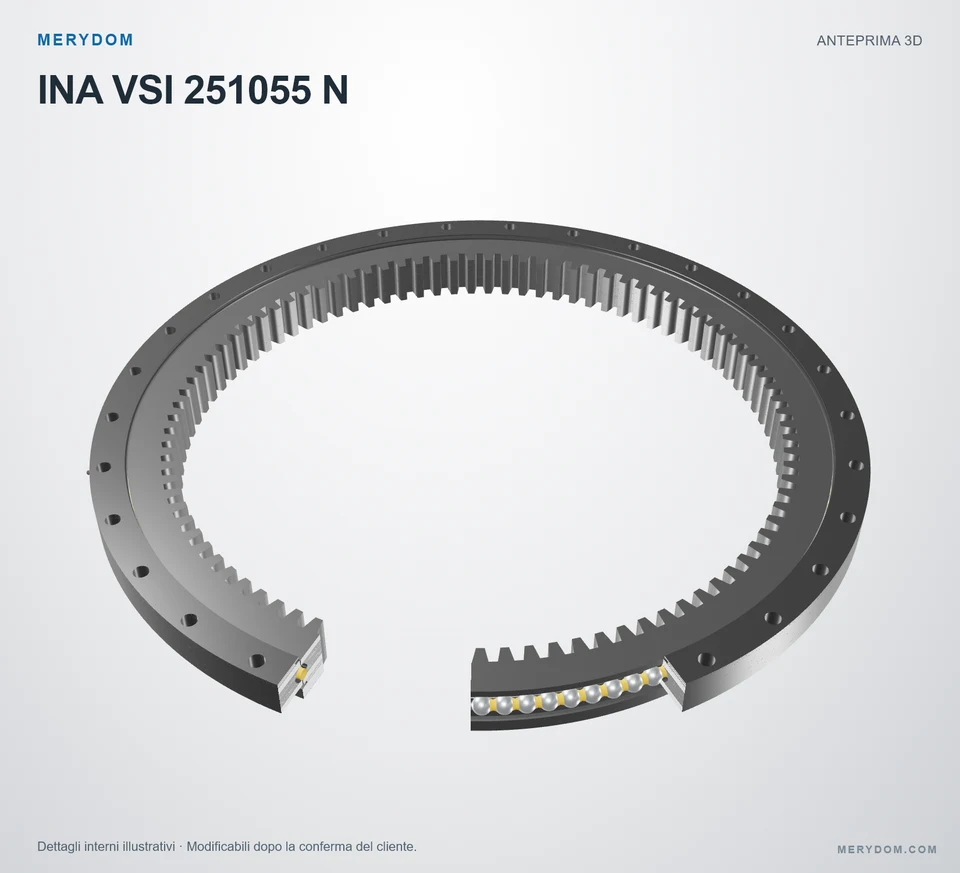

Cuscinetto di rotazione sostitutivo per INA VSI 251055 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSI 251055 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VSI 251055 N. Serie: Vsi 25. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VSI 251055 N
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VSI 251055 N.
- Overall OD (Do)
- 1155 mm
- Overall ID (di)
- 910 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 30 / 30 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

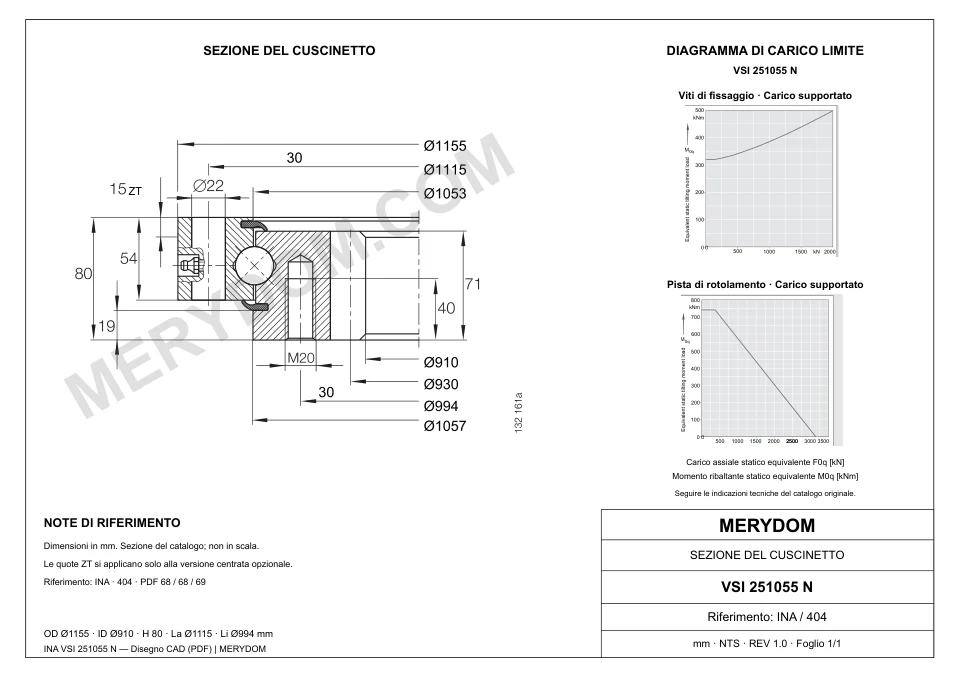

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 165 kg
- Diametro esterno totale (Da)
- 1.155 mm
- Diametro di centraggio esterno (DaZT)
- 1.153 mm
- Diametro interno totale (di)
- 910 mm
- Diametro di catalogo Di (Di)
- 1.053 mm
- Diametro di catalogo da (da)
- 1.057 mm
- Diametro di centraggio da catalogo daZT (daZT)
- 1.055 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 1.115 mm
- Circonferenza bulloni anello interno (Li)
- 994 mm
- Numero comune di fori di montaggio (nB)
- 30
Dentatura
- Diametro primitivo dentatura (d0)
- 930 mm
- Modulo della dentatura (m)
- 10 mm
- Numero di denti (z)
- 93
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VSI 251055 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VSI 251055 N |
| Certificato intercambiabile con | INA VSI 251055 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Vsi 25 Serie |
| Modello di riferimento | VSI 251055 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Massaa (Massaa) | 165 kg |
| Diametro esterno totale (Da) | 1.155 mm |
| Diametro di centraggio esterno (DaZT) | 1.153 mm |
| Diametro interno totale (di) | 910 mm |
| Diametro di catalogo Di (Di) | 1.053 mm |
| Diametro di catalogo da (da) | 1.057 mm |
| Diametro di centraggio da catalogo daZT (daZT) | 1.055 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 1.115 mm |
| Circonferenza bulloni anello interno (Li) | 994 mm |
| Numero comune di fori di montaggio (nB) | 30 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 930 mm |
| Modulo della dentatura (m) | 10 mm |
| Numero di denti (z) | 93 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 363,3 kN |
| Forza normale sul dente (Fznorm) | 68 kN |
| Forza massima sul dente (Fzmax) | 98,9 kN |
| Capacità di carico assiale dinamica di base (Ca) | 520 kN |
| Capacità di carico assiale statica di base (C0a) | 3.150 kN |
| Capacità di carico radiale dinamica di base (Cr) | 340 kN |
| Capacità di carico radiale statica di base (C0r) | 1.410 kN |
| Gioco radiale (Gioco radiale) | 0,03 incl. 0,13 mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | 0,05 incl. 0,24 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

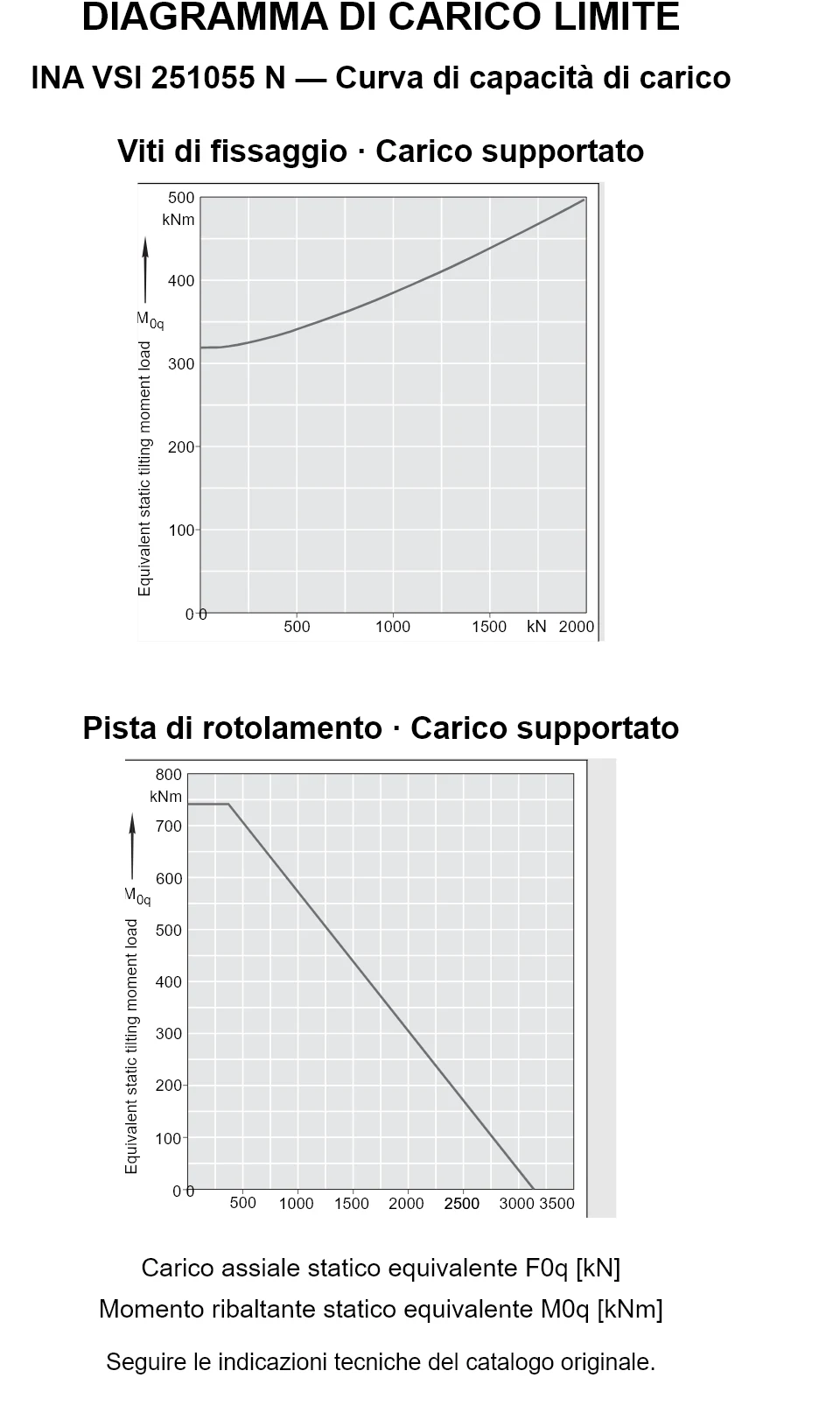

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Vsi 25
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VSI 251055 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
