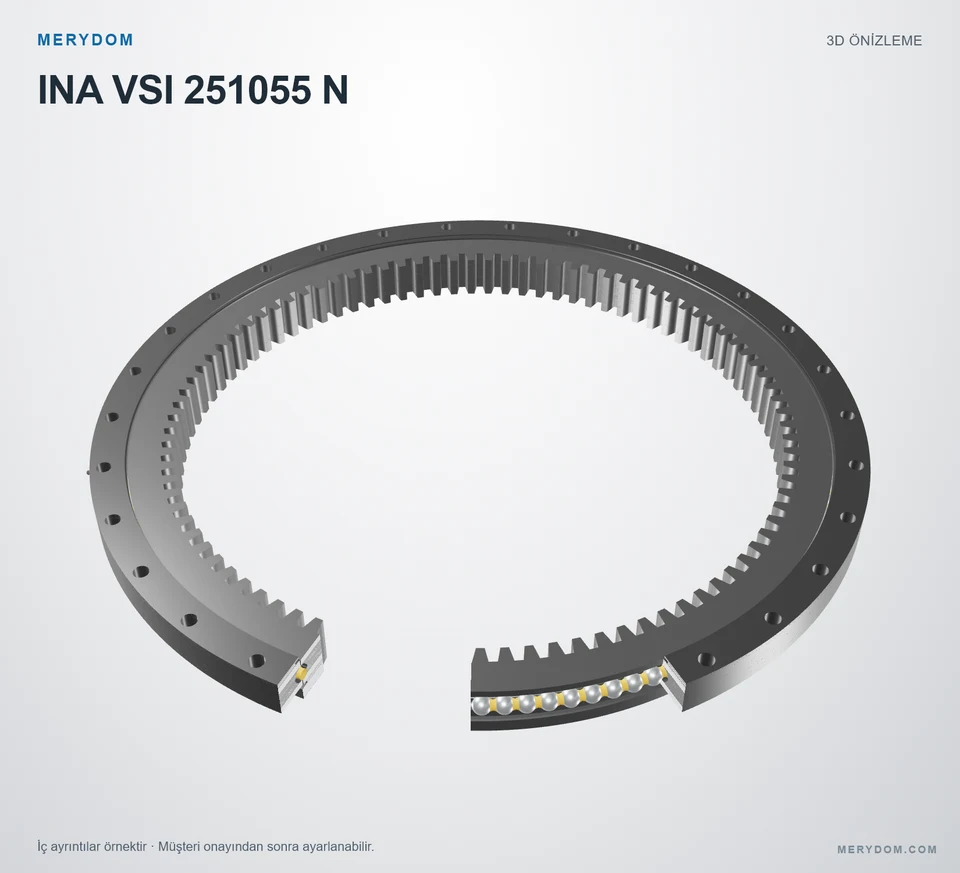

INA VSI 251055 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSI 251055 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VSI 251055 N. Seri: Vsi 25. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VSI 251055 N
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSI 251055 N.
- Overall OD (Do)
- 1155 mm
- Overall ID (di)
- 910 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 30 / 30 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

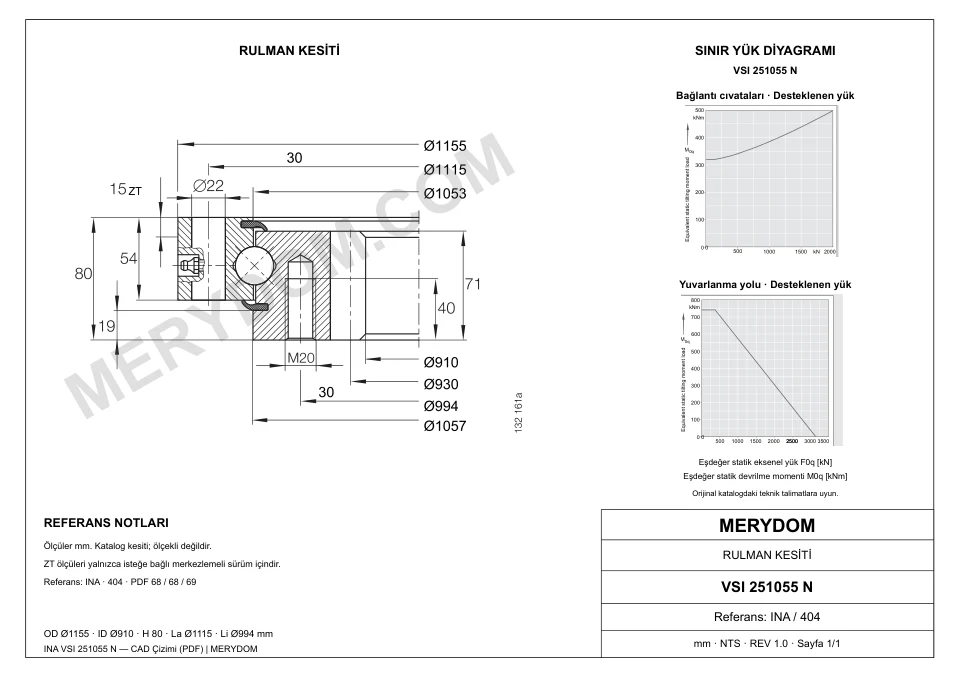

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 165 kg
- Toplam dış çap (Da)
- 1 155 mm
- Dış merkezleme çapı (DaZT)
- 1 153 mm
- Toplam iç çap (di)
- 910 mm
- Katalog çapı Di (Di)
- 1 053 mm
- Katalog çapı da (da)
- 1 057 mm
- Katalog merkezleme çapı daZT (daZT)
- 1 055 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 1 115 mm
- İç bilezik cıvata dairesi (Li)
- 994 mm
- Ortak montaj deliği sayısı (nB)
- 30
Dişli
- Dişli hatve çapı (d0)
- 930 mm
- Dişli modülü (m)
- 10 mm
- Diş sayısı (z)
- 93
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VSI 251055 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VSI 251055 N |
| Şununla değiştirilebilirliği sertifikalı | INA VSI 251055 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vsi 25 Seri |
| Referans model | VSI 251055 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (Kütle) | 165 kg |
| Toplam dış çap (Da) | 1 155 mm |
| Dış merkezleme çapı (DaZT) | 1 153 mm |
| Toplam iç çap (di) | 910 mm |
| Katalog çapı Di (Di) | 1 053 mm |
| Katalog çapı da (da) | 1 057 mm |
| Katalog merkezleme çapı daZT (daZT) | 1 055 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1 115 mm |
| İç bilezik cıvata dairesi (Li) | 994 mm |
| Ortak montaj deliği sayısı (nB) | 30 |
| Dişli | |
| Dişli hatve çapı (d0) | 930 mm |
| Dişli modülü (m) | 10 mm |
| Diş sayısı (z) | 93 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 363,3 kN |
| Normal diş kuvveti (Fznorm) | 68 kN |
| Azami diş kuvveti (Fzmax) | 98,9 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 520 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 3 150 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 340 kN |
| Temel statik radyal yük kapasitesi (C0r) | 1 410 kN |
| Radyal boşluk (Radyal boşluk) | 0,03 incl. 0,13 mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | 0,05 incl. 0,24 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

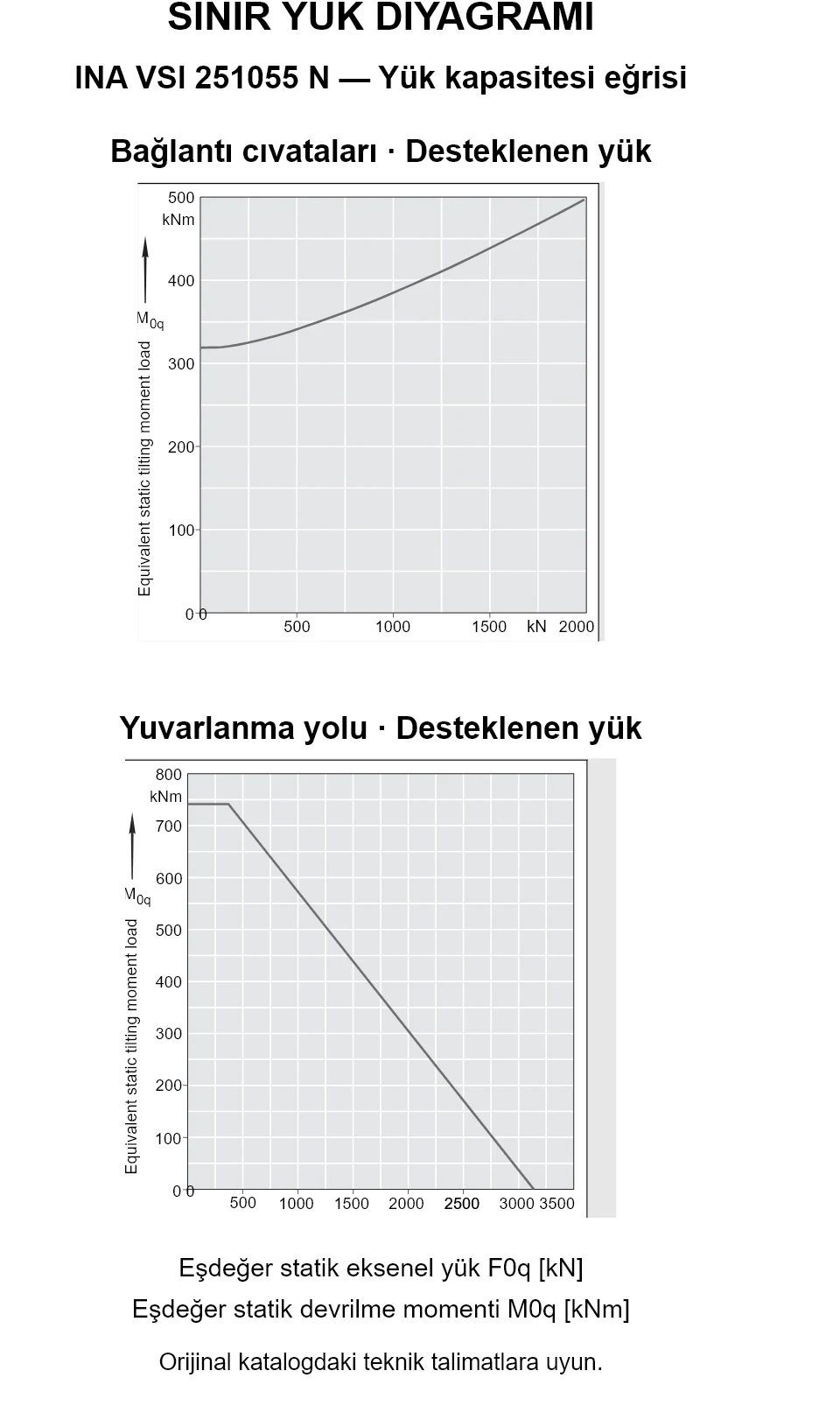

Vsi 25 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VSI 251055 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
