INA VSI 250755 N Döner Tabla Rulmanı Muadili

Name: MERYDOM Replacement for INA VSI 250755 N Slewing Bearing
Brand: MERYDOM
SKU: VSI 250755 N

Muadil kataloğuna dön

MERYDOM MARKASI · SERTİFİKALI MUADİL

VSI 250755 N

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

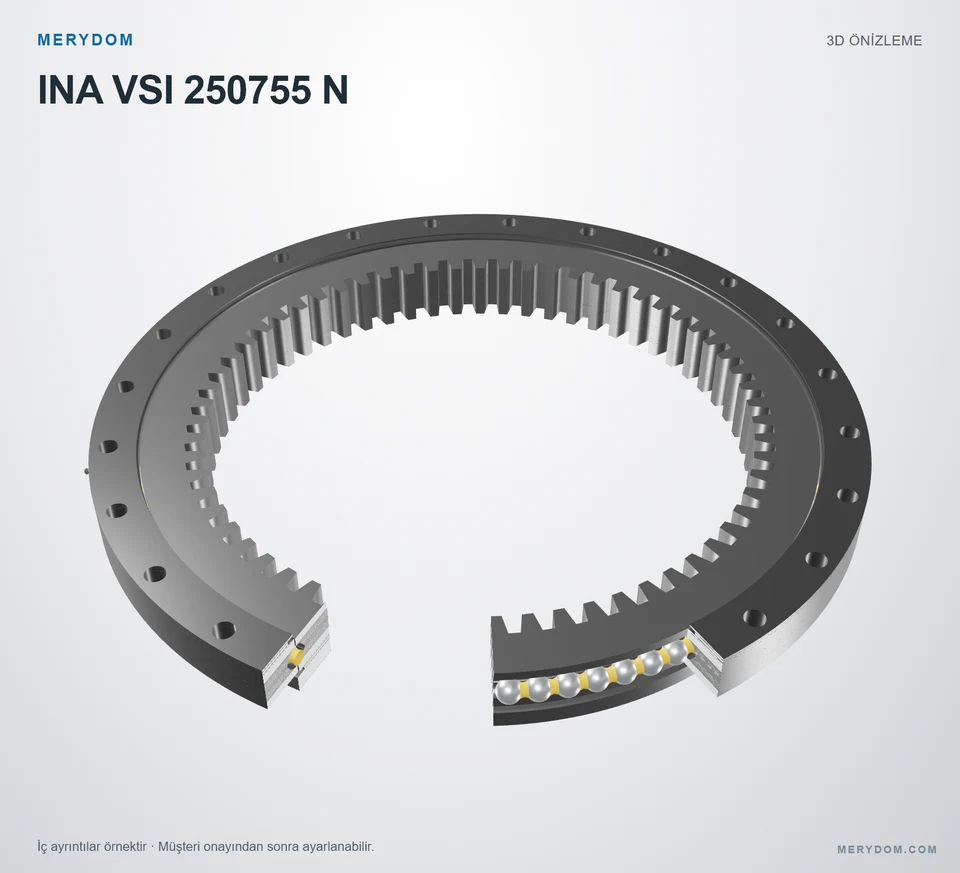

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSI 250755 N.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓

Overall OD (Do): 855 mm
Overall ID (di): 610 mm
Toplam yükseklik: Yayınlanmamış
Dişli düzeni: İçten dişli
Montaj delikleri: 24 / 24 dış / iç
Rulman tasarımı: Dört nokta temaslı bilyalı

Fabrika güvencesi

Doğrulanmış boyutsal değiştirilebilirlik
MERYDOM kontrollü malzemeler
Fabrika dokümantasyonu mevcut

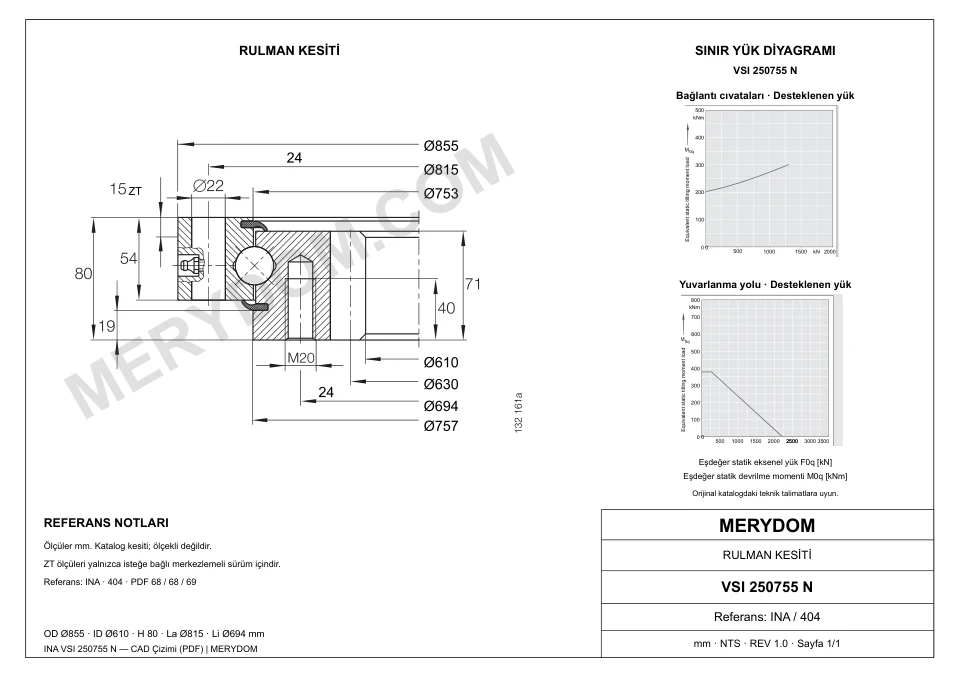

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Kütle (Kütle): 119 kg
Toplam dış çap (Da): 855 mm
Dış merkezleme çapı (DaZT): 853 mm
Toplam iç çap (di): 610 mm
Katalog çapı Di (Di): 753 mm
Katalog çapı da (da): 757 mm
Katalog merkezleme çapı daZT (daZT): 755 mm

Montaj

Dış bilezik cıvata dairesi (La): 815 mm
İç bilezik cıvata dairesi (Li): 694 mm
Ortak montaj deliği sayısı (nB): 24

Dişli

Dişli hatve çapı (d0): 630 mm
Dişli modülü (m): 10 mm
Diş sayısı (z): 63

MERYDOM SERTİFİKALI ŞARTNAME

INA VSI 250755 N Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt

Teknik parametre	MERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markası	MERYDOM
MERYDOM modelii	VSI 250755 N
Şununla değiştirilebilirliği sertifikalı	INA VSI 250755 N
Fabrika doğrulaması	Seviye 3 · Mühendislik doğrulamalı
İnceleyen	MERYDOM Mühendislik Bölümü
Doğrulama meta verileri	Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri	42CrMo / 50Mn
Keçe malzemesi	NBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleri	Mühendislik naylonu / Pirinç
Tanımlama
Referans marka	INA
Seri	Vsi 25 Seri
Referans model	VSI 250755 N
Ölçü sistemi	Metrik
Rulman yapısı	Dört nokta temaslı bilyalı
Dişli düzeni	İçten dişli
Boyutlar
Kütle (Kütle)	119 kg
Toplam dış çap (Da)	855 mm
Dış merkezleme çapı (DaZT)	853 mm
Toplam iç çap (di)	610 mm
Katalog çapı Di (Di)	753 mm
Katalog çapı da (da)	757 mm
Katalog merkezleme çapı daZT (daZT)	755 mm
Montaj
Dış bilezik cıvata dairesi (La)	815 mm
İç bilezik cıvata dairesi (Li)	694 mm
Ortak montaj deliği sayısı (nB)	24
Dişli
Dişli hatve çapı (d0)	630 mm
Dişli modülü (m)	10 mm
Diş sayısı (z)	63
Yük değerleri
İzin verilen azami radyal yük (Fr perm)	290,4 kN
Normal diş kuvveti (Fznorm)	68 kN
Azami diş kuvveti (Fzmax)	98,9 kN
Temel dinamik eksenel yük kapasitesi (Ca)	460 kN
Temel statik eksenel yük kapasitesi (C0a)	2 250 kN
Temel dinamik radyal yük kapasitesi (Cr)	300 kN
Temel statik radyal yük kapasitesi (C0r)	1 010 kN
Radyal boşluk (Radyal boşluk)	0,03 incl. 0,13 mm
Eksenel devrilme boşluğu (Eksenel devrilme boşluğu)	0,05 incl. 0,24 mm

Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

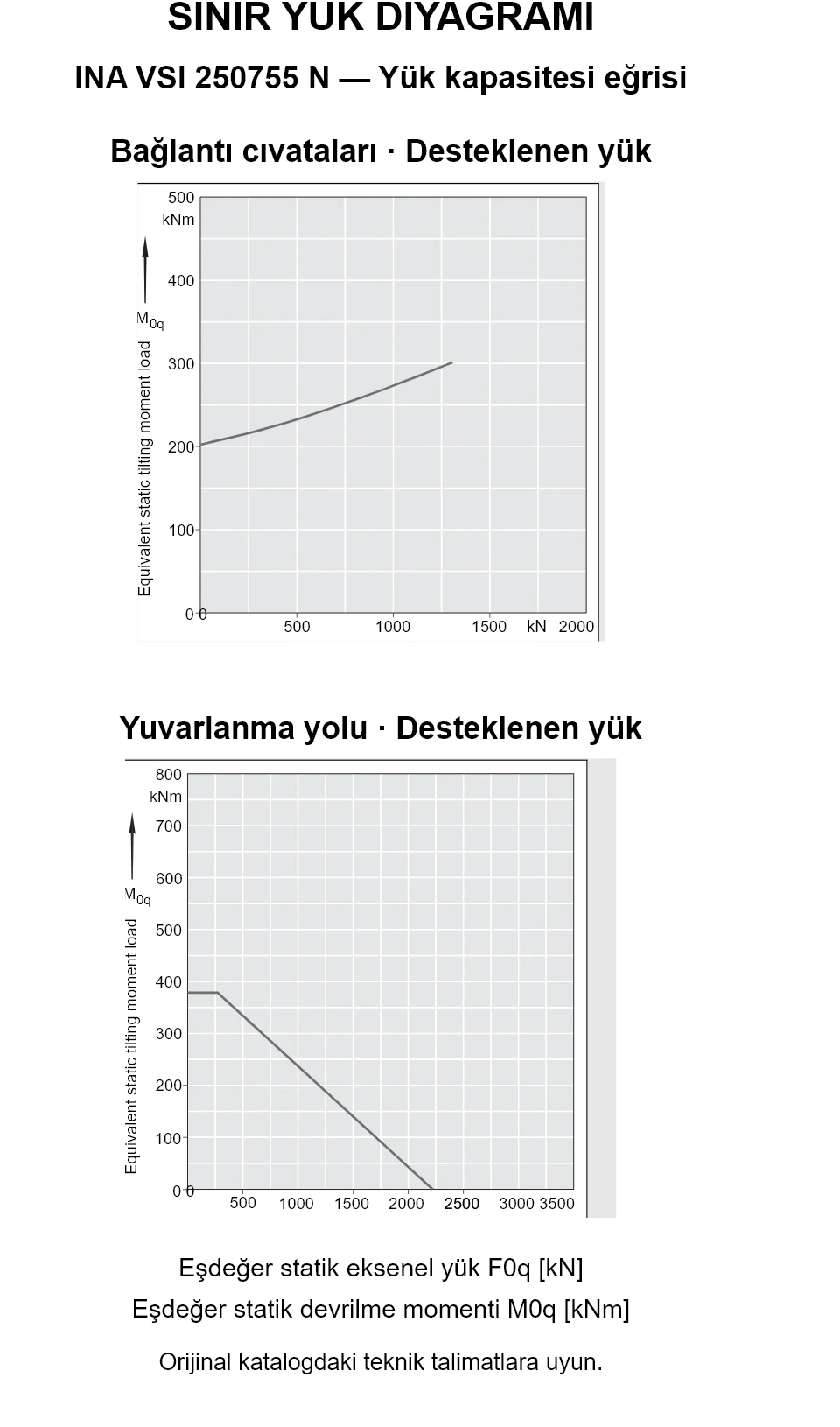

SERİ YÜK KAPASİTESİ

Vsi 25 Serisi yük grafiği

Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.

Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

INA VSI 250755 N için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

Eşleşen model tanımı ve montaj zarfı
İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
NBR nitril kauçuk sızdırmazlık sistemi
Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
Doğrulama kanıtı kontrollü dahili kayıtta tutulur
Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
Sıcaklık, ortam ve montaj koşullarını doğrulayın
