Cuscinetto di rotazione sostitutivo per Kaydon 16303001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16303001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16303001. Serie: XT. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica

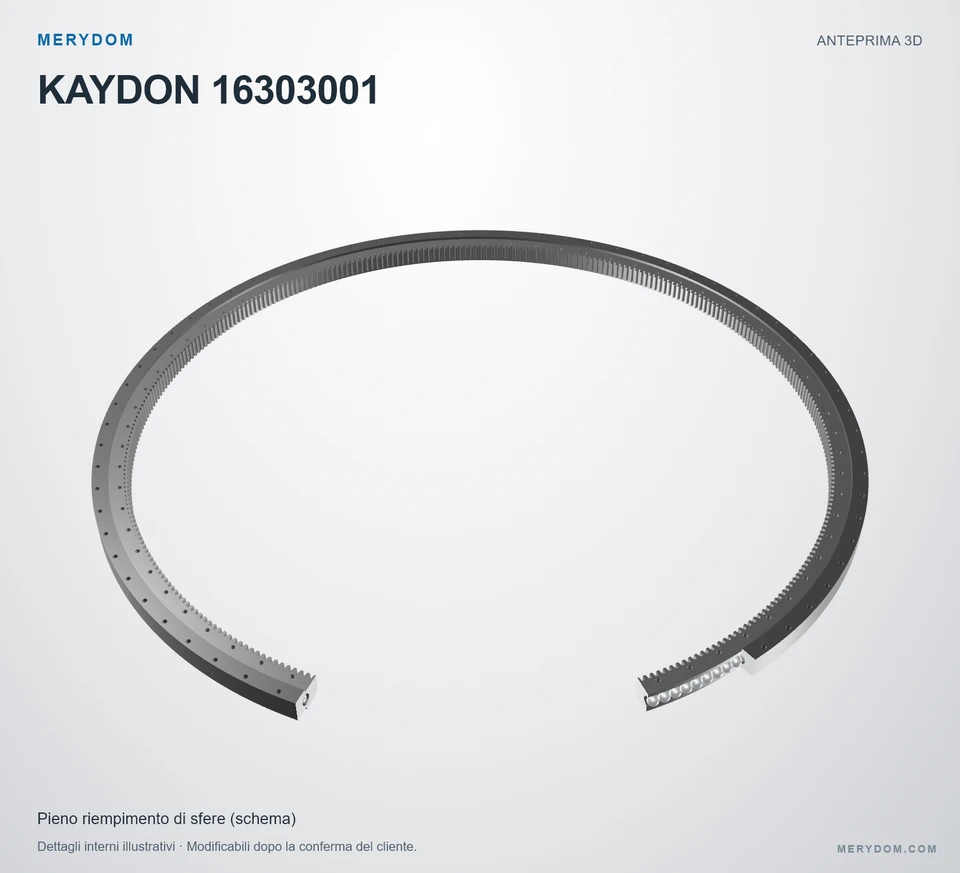

16303001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16303001.
- Overall OD (Do)
- 148.425 in
- Overall ID (di)
- 135.039 in
- Altezza totale
- 4.724 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 72 / 72 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 148.425 incirca 3.770 mm
- Diametro interno totale (di)
- 135.039 incirca 3.429,99 mm
- Diametro interno corpo anello interno (dr)
- 136.890 incirca 3.477 mm
- Altezza totale (H)
- 4.724 incirca 119,99 mm
- Peso del gruppo (G)
- 3000 lbcirca 1.360,777 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 146.457 incirca 3.720,01 mm
- Circonferenza bulloni anello interno (Li)
- 138.583 incirca 3.520,01 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 135.827 incirca 3.450,01 mm
- Numero di denti (z2)
- 345

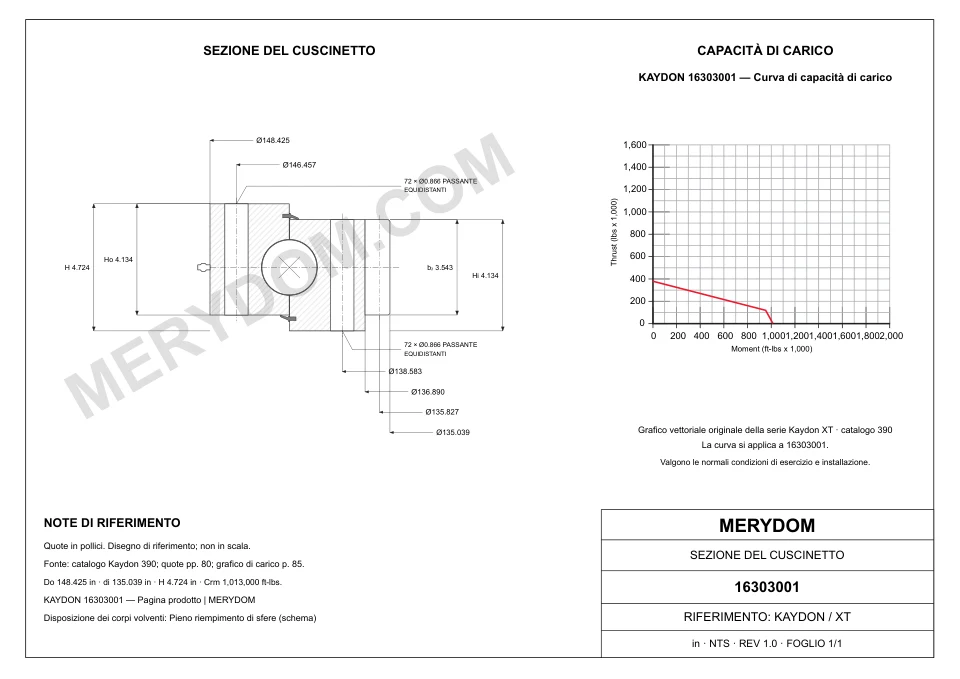

SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16303001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16303001 |
| Certificato intercambiabile con | Kaydon 16303001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | XT Serie |
| Modello di riferimento | 16303001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 148.425 incirca 3.770 mm |
| Diametro interno totale (di) | 135.039 incirca 3.429,99 mm |
| Altezza totale (H) | 4.724 incirca 119,99 mm |
| Diametro interno corpo anello interno (dr) | 136.890 incirca 3.477 mm |
| Circonferenza bulloni anello esterno (Lo) | 146.457 incirca 3.720,01 mm |
| Circonferenza bulloni anello interno (Li) | 138.583 incirca 3.520,01 mm |
| Diametro primitivo dentatura (D2) | 135.827 incirca 3.450,01 mm |
| Peso del gruppo (G) | 3000 lbcirca 1.360,777 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 25300 lbfcirca 112,54 kN |
| Capacità di carico a momento (Crm) | 1013000 ft·lbfcirca 1.373,44 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 72 fori · 0.866 |
| Fori bulloni anello interno (ni) | 72 fori · 0.866 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 10 (origine (10)) |
| Numero di denti (z2) | 345 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

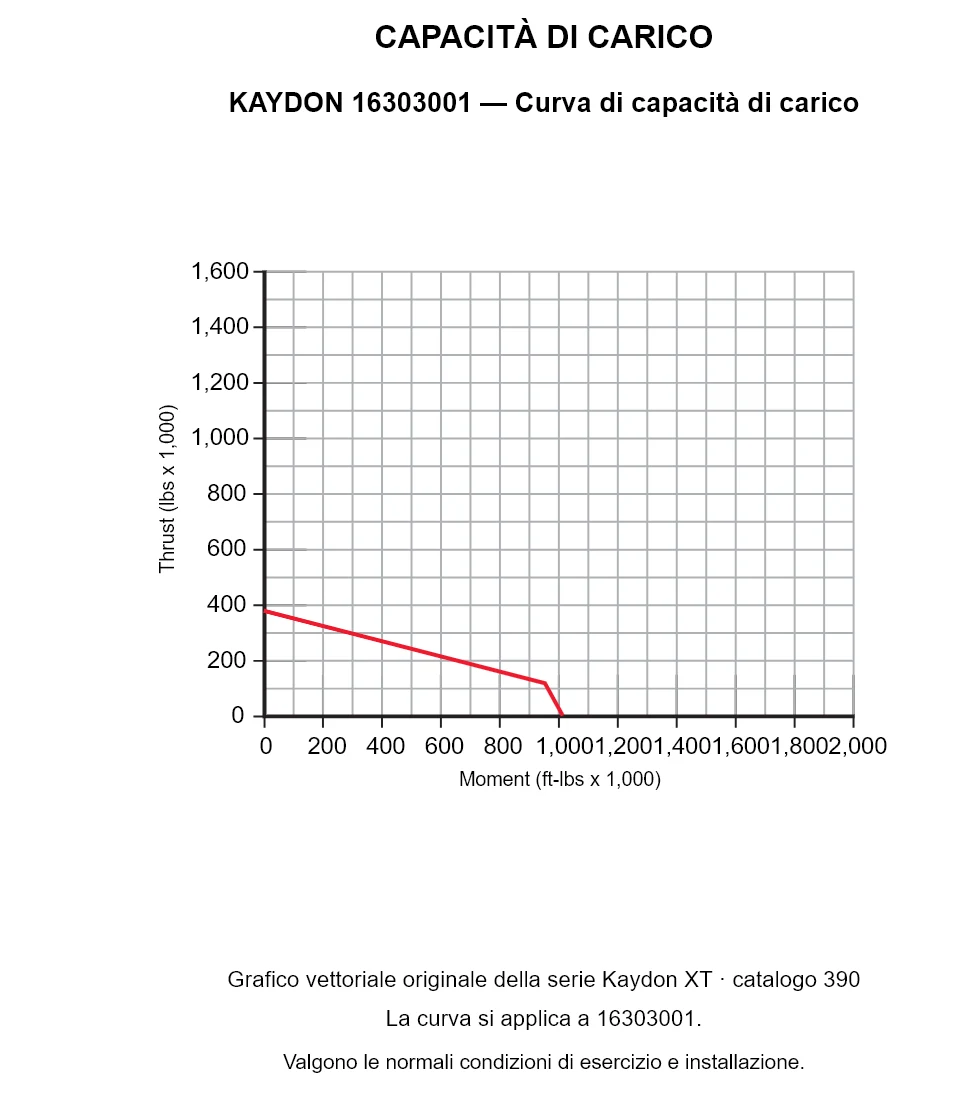

Grafico di carico della serie XT
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16303001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
