Database pilota · noindexMERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 16323001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16323001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16323001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Senza dentatura.

Richiedi prezzo e consegnaDownload complete PDFTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

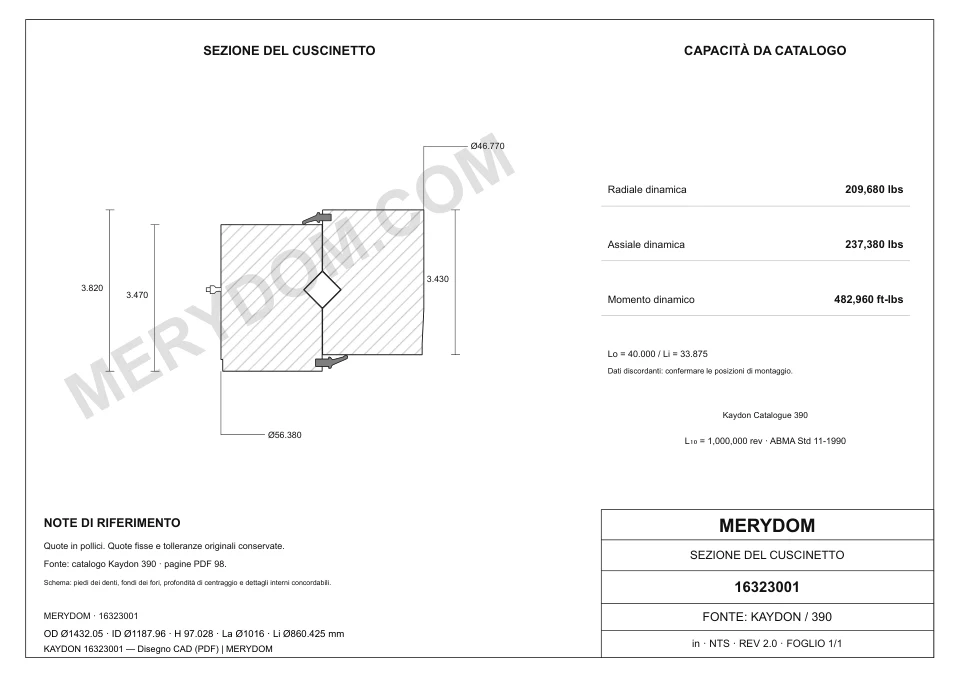

Xr Serie · Senza dentatura outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16323001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16323001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
56.380 in
Overall ID (di)
46.770 in
Altezza totale
3.820 in
Configurazione dentatura
Senza dentatura
Fori di fissaggio
36 / 36 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
56.380 incirca 1.432,1 mm
Diametro interno totale (di)
46.770 incirca 1.188 mm
Diametro esterno corpo anello esterno (Dr)
56.295 incirca 1.429,89 mm
Diametro interno corpo anello interno (dr)
46.850 incirca 1.190 mm
Altezza totale (H)
3.820 incirca 97 mm
Peso del gruppo (G)
710 lbcirca 322,051 kg

Montaggio

Circonferenza bulloni anello esterno (Lo)
40.000 incirca 1.016 mm
Circonferenza bulloni anello interno (Li)
33.875 incirca 860,43 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16323001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16323001
Certificato intercambiabile conKaydon 16323001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16323001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaSenza dentatura
Dimensioni
Diametro esterno totale (Do)56.380 incirca 1.432,1 mm
Diametro interno totale (di)46.770 incirca 1.188 mm
Altezza totale (H)3.820 incirca 97 mm
Diametro esterno corpo anello esterno (Dr)56.295 incirca 1.429,89 mm
Diametro interno corpo anello interno (dr)46.850 incirca 1.190 mm
Circonferenza bulloni anello esterno (Lo)40.000 incirca 1.016 mm
Circonferenza bulloni anello interno (Li)33.875 incirca 860,43 mm
Peso del gruppo (G)710 lbcirca 322,051 kg
Capacità di carico
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings209680.0000000000 lbfcirca 932,7 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings237380.0000000000 lbfcirca 1.055,92 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings482960.0000000000 ft·lbfcirca 654,81 kN·m
Montaggio
Fori bulloni anello esterno (no)36 fori · 0.813
Fori bulloni anello interno (ni)36 fori · 3/4-16
Dentatura
Dentatura integraleNon applicabile
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16323001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
SUPPORTO RICAMBI MERYDOM

Pronto per prezzo, consegna e conferma applicativa?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16323001.
