Drehverbindung als Ersatz für Kaydon 16323001

Name: MERYDOM Drehverbindung als Ersatz für KAYDON 16323001
Brand: MERYDOM
SKU: 16323001

Zurück zum Ersatzkatalog

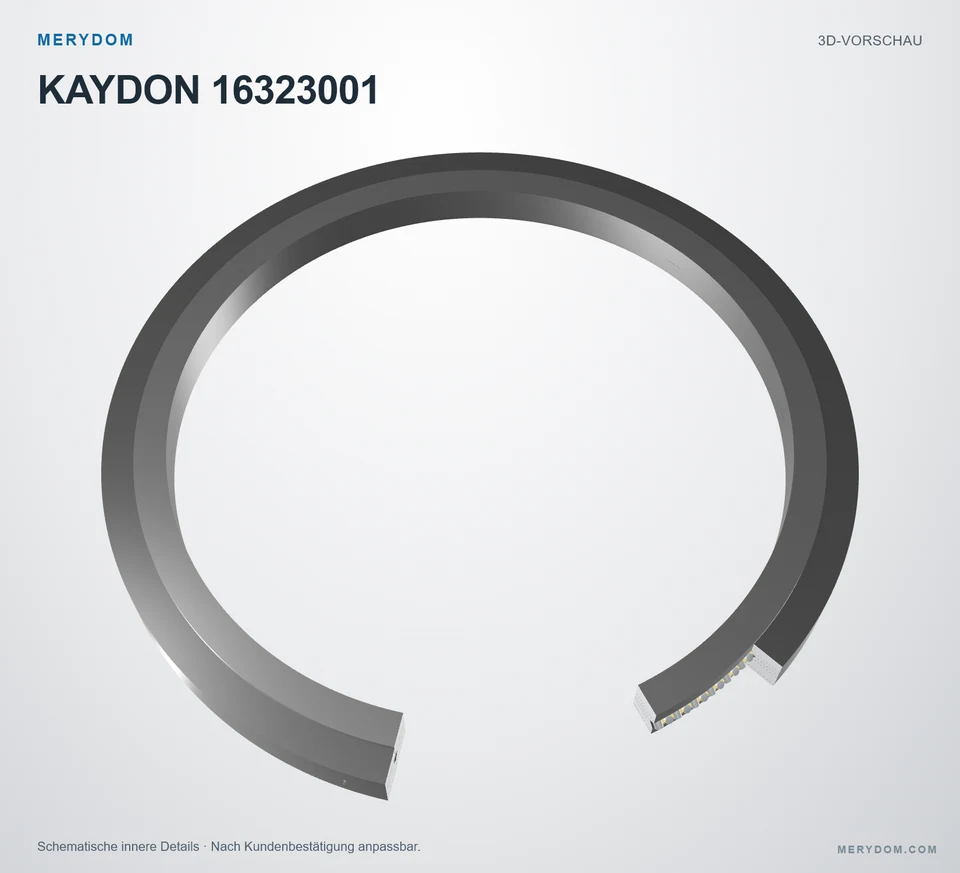

MERYDOM Ersatz für KAYDON 16323001 — Innenansicht der Drehverbindung — KAYDON 16323001 · 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16323001

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16323001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 56.380 in
Overall ID (di): 46.770 in
Gesamthöhe: 3.820 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 36 / 36 außen / innen
Lagerbauart: Kreuzrollenlager

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

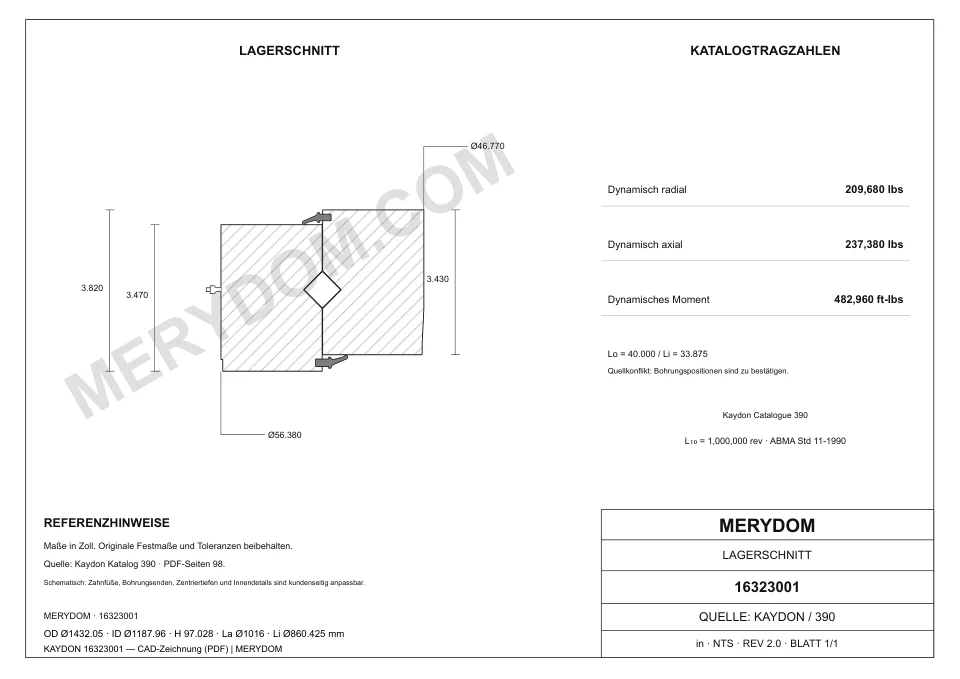

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 56.380 inca. 1.432,1 mm
Gesamt-Innendurchmesser (di): 46.770 inca. 1.188 mm
Außendurchmesser des Außenringkörpers (Dr): 56.295 inca. 1.429,89 mm
Innendurchmesser des Innenringkörpers (dr): 46.850 inca. 1.190 mm
Gesamthöhe (H): 3.820 inca. 97 mm
Gesamtgewicht (G): 710 lbca. 322,051 kg
Innenringhöhe (Hi): 3.430 inca. 87,1 mm
Außenringhöhe (Ho): 3.470 inca. 88,1 mm

Befestigung

Lochkreis Außenring (Lo): 40.000 inca. 1.016 mm
Lochkreis Innenring (Li): 33.875 inca. 860,43 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16323001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16323001
Zertifiziert austauschbar mit	Kaydon 16323001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16323001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	56.380 inca. 1.432,1 mm
Gesamt-Innendurchmesser (di)	46.770 inca. 1.188 mm
Gesamthöhe (H)	3.820 inca. 97 mm
Innenringhöhe (Hi)	3.430 inca. 87,1 mm
Außenringhöhe (Ho)	3.470 inca. 88,1 mm
Außendurchmesser des Außenringkörpers (Dr)	56.295 inca. 1.429,89 mm
Innendurchmesser des Innenringkörpers (dr)	46.850 inca. 1.190 mm
Lochkreis Außenring (Lo)	40.000 inca. 1.016 mm
Lochkreis Innenring (Li)	33.875 inca. 860,43 mm
Gesamtgewicht (G)	710 lbca. 322,051 kg
Tragzahlen
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	209680.0000000000 lbfca. 932,7 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	237380.0000000000 lbfca. 1.055,92 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	482960.0000000000 ft·lbfca. 654,81 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	36 Bohrungen · 0.813
Schraubenbohrungen Innenring (ni)	36 Bohrungen · 3/4-16
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16323001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
