Drehverbindung als Ersatz für Kaydon 16344001

Name: MERYDOM Replacement for Kaydon 16344001 Slewing Bearing
Brand: MERYDOM
SKU: 16344001

Zurück zum Ersatzkatalog

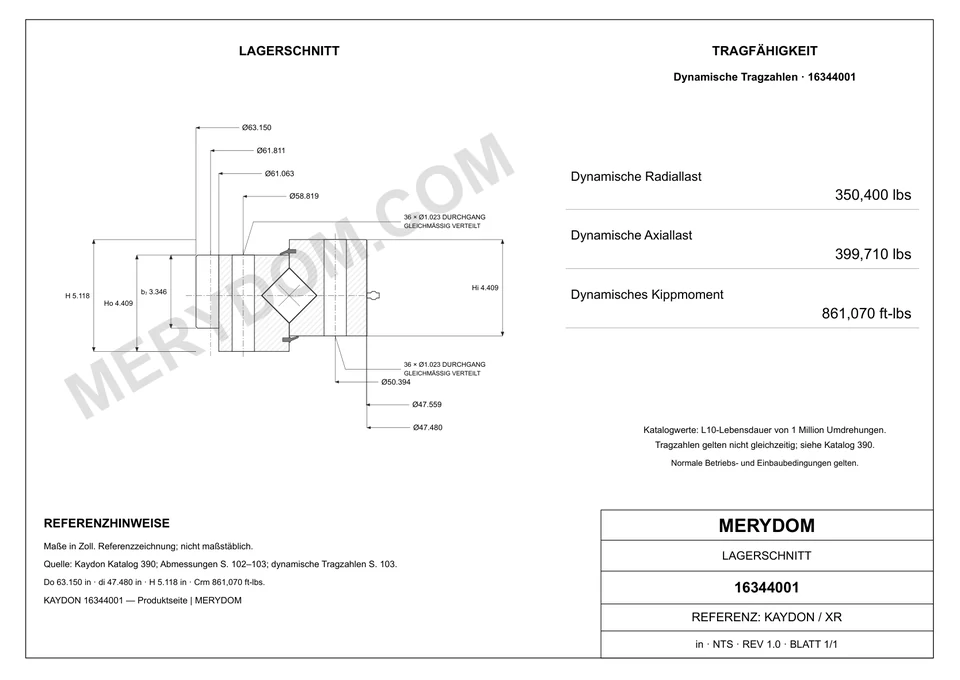

Kaydon Xr Series Außenverzahnt outline drawing — Xr Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16344001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16344001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 63.150 in
Overall ID (di): 47.480 in
Gesamthöhe: 5.118 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / 36 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 63.150 inca. 1.604 mm
Gesamt-Innendurchmesser (di): 47.480 inca. 1.206 mm
Außendurchmesser des Außenringkörpers (Dr): 61.063 inca. 1.551 mm
Innendurchmesser des Innenringkörpers (dr): 47.559 inca. 1.208 mm
Gesamthöhe (H): 5.118 inca. 130 mm
Gesamtgewicht (G): 1420 lbca. 644,101 kg

Befestigung

Lochkreis Außenring (Lo): 58.819 inca. 1.494 mm
Lochkreis Innenring (Li): 50.394 inca. 1.280,01 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 61.811 inca. 1.570 mm
Zähnezahl (z2): 157

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16344001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16344001
Zertifiziert austauschbar mit	Kaydon 16344001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16344001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	63.150 inca. 1.604 mm
Gesamt-Innendurchmesser (di)	47.480 inca. 1.206 mm
Gesamthöhe (H)	5.118 inca. 130 mm
Außendurchmesser des Außenringkörpers (Dr)	61.063 inca. 1.551 mm
Innendurchmesser des Innenringkörpers (dr)	47.559 inca. 1.208 mm
Lochkreis Außenring (Lo)	58.819 inca. 1.494 mm
Lochkreis Innenring (Li)	50.394 inca. 1.280,01 mm
Teilkreisdurchmesser der Verzahnung (D2)	61.811 inca. 1.570 mm
Gesamtgewicht (G)	1420 lbca. 644,101 kg
Tragzahlen
Maximale Zahnkraft (Fz)	20640 lbfca. 91,81 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	350400.0000000000 lbfca. 1.558,66 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	399710.0000000000 lbfca. 1.778 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	861070.0000000000 ft·lbfca. 1.167,45 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	36 Bohrungen · 1.023
Schraubenbohrungen Innenring (ni)	36 Bohrungen · 1.023
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 10 (Quelle (10))
Zähnezahl (z2)	157

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16344001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
