Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon 16344001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16344001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16344001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.

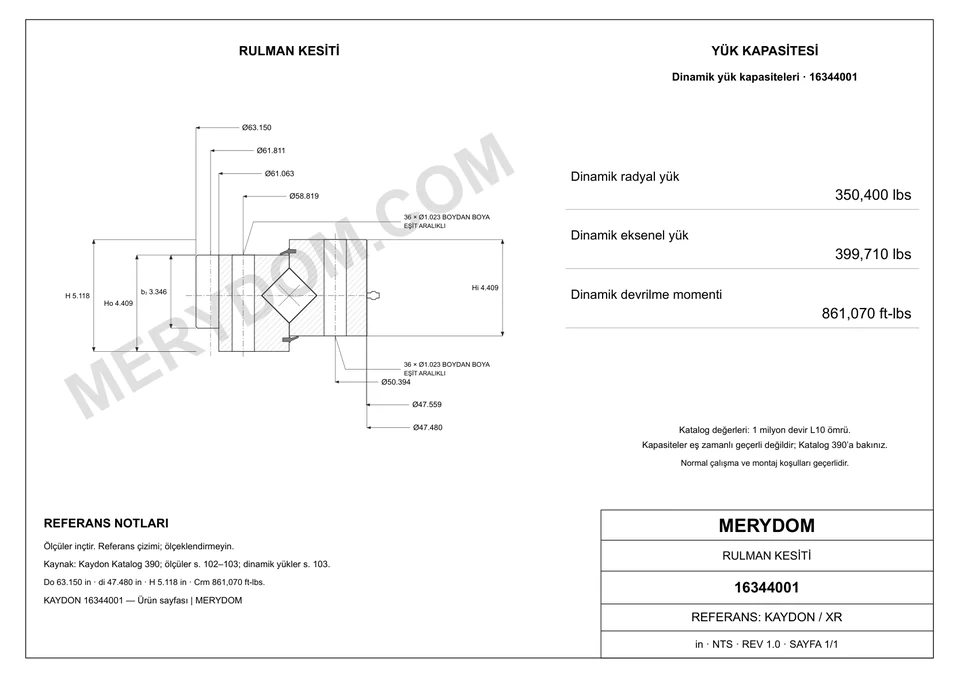

V biçimli yuvarlanma yollarında çapraz silindirik makaralar. Makara ölçüleri, sayısı ve ayırıcılar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16344001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16344001.
- Overall OD (Do)
- 63.150 in
- Overall ID (di)
- 47.480 in
- Toplam yükseklik
- 5.118 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 36 / 36 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 63.150 inyaklaşık 1 604 mm
- Toplam iç çap (di)
- 47.480 inyaklaşık 1 206 mm
- Dış bilezik gövde dış çapı (Dr)
- 61.063 inyaklaşık 1 551 mm
- İç bilezik gövde iç çapı (dr)
- 47.559 inyaklaşık 1 208 mm
- Toplam yükseklik (H)
- 5.118 inyaklaşık 130 mm
- Montaj ağırlığı (G)
- 1420 lbyaklaşık 644,101 kg
- İç bilezik yüksekliği (Hi)
- 4.409 inyaklaşık 111,99 mm
- Dış bilezik yüksekliği (Ho)
- 4.409 inyaklaşık 111,99 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 58.819 inyaklaşık 1 494 mm
- İç bilezik cıvata dairesi (Li)
- 50.394 inyaklaşık 1 280,01 mm
Dişli
- Dişli hatve çapı (D2)
- 61.811 inyaklaşık 1 570 mm
- Diş sayısı (z2)
- 157
- Katalogdaki diş genişliği (b2)
- 3.346 inyaklaşık 84,99 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16344001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16344001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16344001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xr Seri |
| Referans model | 16344001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 63.150 inyaklaşık 1 604 mm |
| Toplam iç çap (di) | 47.480 inyaklaşık 1 206 mm |
| Toplam yükseklik (H) | 5.118 inyaklaşık 130 mm |
| İç bilezik yüksekliği (Hi) | 4.409 inyaklaşık 111,99 mm |
| Dış bilezik yüksekliği (Ho) | 4.409 inyaklaşık 111,99 mm |
| Dış bilezik gövde dış çapı (Dr) | 61.063 inyaklaşık 1 551 mm |
| İç bilezik gövde iç çapı (dr) | 47.559 inyaklaşık 1 208 mm |
| Dış bilezik cıvata dairesi (Lo) | 58.819 inyaklaşık 1 494 mm |
| İç bilezik cıvata dairesi (Li) | 50.394 inyaklaşık 1 280,01 mm |
| Dişli hatve çapı (D2) | 61.811 inyaklaşık 1 570 mm |
| Montaj ağırlığı (G) | 1420 lbyaklaşık 644,101 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 20640 lbfyaklaşık 91,81 kN |
| Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 350400.0000000000 lbfyaklaşık 1 558,66 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 399710.0000000000 lbfyaklaşık 1 778 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 861070.0000000000 ft·lbfyaklaşık 1 167,45 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 36 delik · 1.023 |
| İç bilezik cıvata delikleri (ni) | 36 delik · 1.023 |
| Dişli | |
| Hatve sistemi | MODULE |
| Source module (m) | Modül 10 (kaynak (10)) |
| Diş sayısı (z2) | 157 |
| Katalogdaki diş genişliği (b2) | 3.346 inyaklaşık 85 mm |
| Profil kaydırma katsayısı (x2) | +.750 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK
Kaydon 16344001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
