Kaydon 16332001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16332001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16332001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

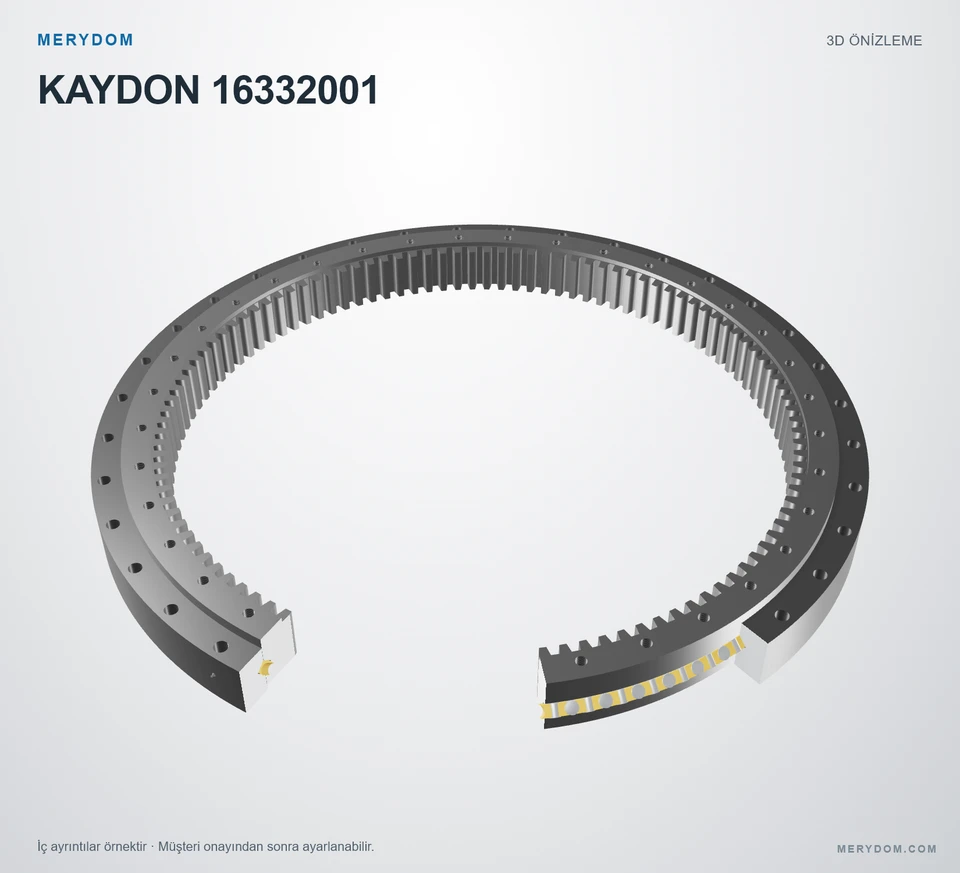

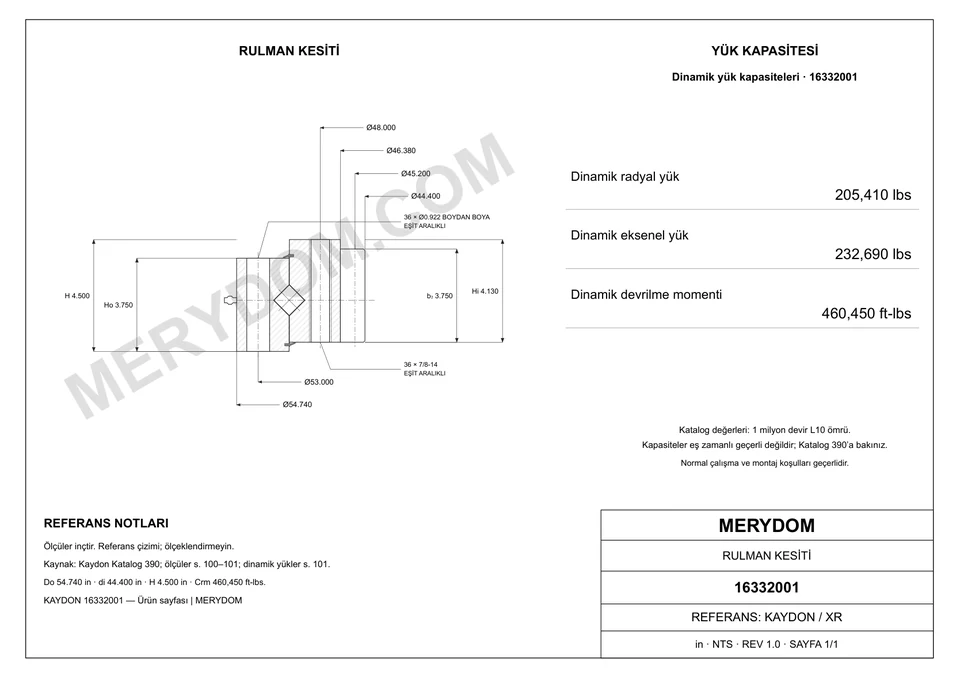

Xr Seri · İçten dişli outlineBüyütmek için görsele tıklayın
MERYDOM MARKASI · SERTİFİKALI MUADİL

16332001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16332001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
54.740 in
Overall ID (di)
44.400 in
Toplam yükseklik
4.500 in
Dişli düzeni
İçten dişli
Montaj delikleri
36 / 36 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
54.740 inyaklaşık 1 390,4 mm
Toplam iç çap (di)
44.400 inyaklaşık 1 128 mm
İç bilezik gövde iç çapı (dr)
46.380 inyaklaşık 1 178,1 mm
Toplam yükseklik (H)
4.500 inyaklaşık 114 mm
Montaj ağırlığı (G)
500 lbyaklaşık 226,796 kg

Montaj

Dış bilezik cıvata dairesi (Lo)
53.000 inyaklaşık 1 346 mm
İç bilezik cıvata dairesi (Li)
48.000 inyaklaşık 1 219 mm

Dişli

Dişli hatve çapı (D2)
45.200 inyaklaşık 1 148 mm
Diametral adım (Pd)
2,5
Diş sayısı (z2)
113
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16332001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16332001
Şununla değiştirilebilirliği sertifikalıKaydon 16332001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16332001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)54.740 inyaklaşık 1 390,4 mm
Toplam iç çap (di)44.400 inyaklaşık 1 128 mm
Toplam yükseklik (H)4.500 inyaklaşık 114 mm
İç bilezik gövde iç çapı (dr)46.380 inyaklaşık 1 178,1 mm
Dış bilezik cıvata dairesi (Lo)53.000 inyaklaşık 1 346 mm
İç bilezik cıvata dairesi (Li)48.000 inyaklaşık 1 219 mm
Dişli hatve çapı (D2)45.200 inyaklaşık 1 148 mm
Montaj ağırlığı (G)500 lbyaklaşık 226,796 kg
Yük değerleri
Maksimum diş yükü (Fz)28600 lbfyaklaşık 127,22 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings205410.0000000000 lbfyaklaşık 913,71 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings232690.0000000000 lbfyaklaşık 1 035,06 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings460450.0000000000 ft·lbfyaklaşık 624,29 kN·m
Montaj
Dış bilezik cıvata delikleri (no)36 delik · 0.922
İç bilezik cıvata delikleri (ni)36 delik · 7/8-14
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)2.5 DP
Eşdeğer modül (derived reference only) (m)10.16 mm
Diş sayısı (z2)113
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16332001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
