Drehverbindung als Ersatz für Kaydon 16332001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16332001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16332001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.

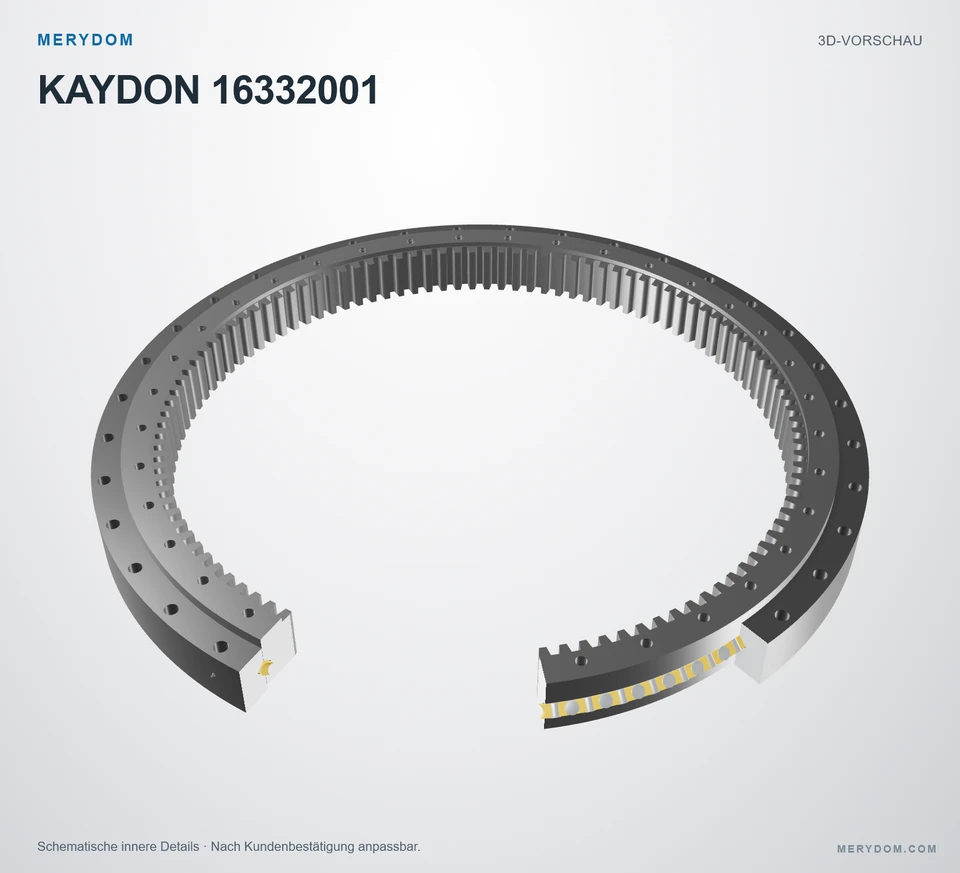

Gekreuzte Zylinderrollen in V-förmigen Laufbahnen. Rollenabmessungen, Anzahl und Abstandhalter sind schematisch.

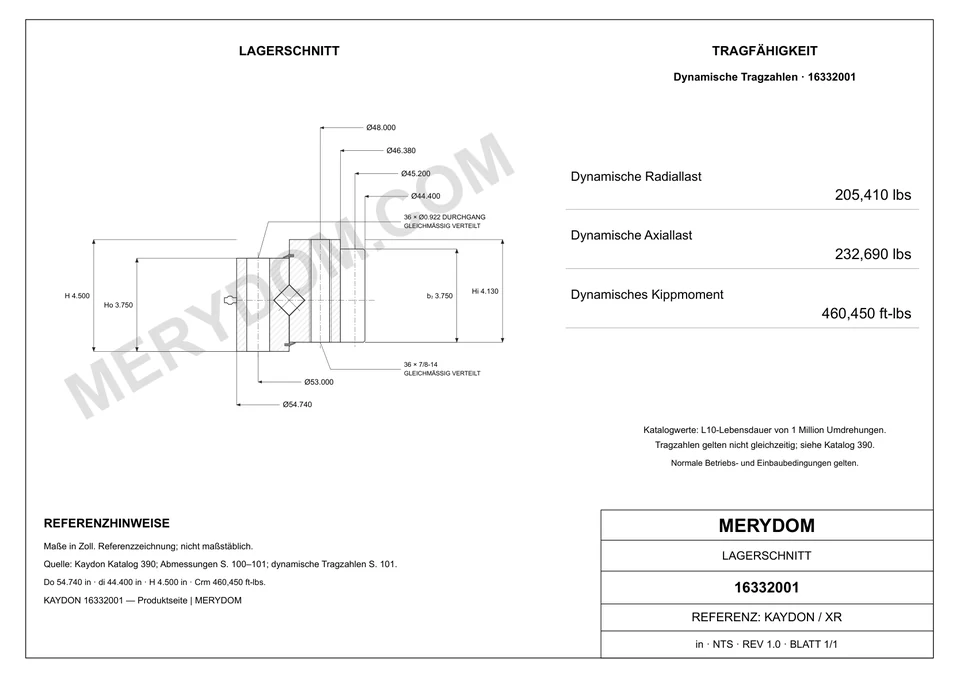

Die Befestigungsgewinde entsprechen den Katalogangaben. Wenn Gewindetiefe oder Bohrungsende im Katalog fehlen, zeigen Zeichnung und 3D-Modell schematische Durchgangsgewinde über die Ringhöhe. Diese anpassbaren Referenzdetails sind keine vom Hersteller bestätigten Bearbeitungsmaße.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16332001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16332001.
- Overall OD (Do)
- 54.740 in
- Overall ID (di)
- 44.400 in
- Gesamthöhe
- 4.500 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 54.740 inca. 1.390,4 mm
- Gesamt-Innendurchmesser (di)
- 44.400 inca. 1.128 mm
- Innendurchmesser des Innenringkörpers (dr)
- 46.380 inca. 1.178,1 mm
- Gesamthöhe (H)
- 4.500 inca. 114 mm
- Gesamtgewicht (G)
- 500 lbca. 226,796 kg
- Innenringhöhe (Hi)
- 4.130 inca. 104,9 mm
- Außenringhöhe (Ho)
- 3.750 inca. 95,3 mm
Befestigung
- Lochkreis Außenring (Lo)
- 53.000 inca. 1.346 mm
- Lochkreis Innenring (Li)
- 48.000 inca. 1.219 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 45.200 inca. 1.148 mm
- Diametralteilung (Pd)
- 2,5
- Zähnezahl (z2)
- 113
- Zahnbreite laut Katalog (b2)
- 3.750 inca. 95,3 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16332001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16332001 |
| Zertifiziert austauschbar mit | Kaydon 16332001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xr Serie |
| Referenzmodell | 16332001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 54.740 inca. 1.390,4 mm |
| Gesamt-Innendurchmesser (di) | 44.400 inca. 1.128 mm |
| Gesamthöhe (H) | 4.500 inca. 114 mm |
| Innenringhöhe (Hi) | 4.130 inca. 104,9 mm |
| Außenringhöhe (Ho) | 3.750 inca. 95,3 mm |
| Innendurchmesser des Innenringkörpers (dr) | 46.380 inca. 1.178,1 mm |
| Lochkreis Außenring (Lo) | 53.000 inca. 1.346 mm |
| Lochkreis Innenring (Li) | 48.000 inca. 1.219 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 45.200 inca. 1.148 mm |
| Gesamtgewicht (G) | 500 lbca. 226,796 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 28600 lbfca. 127,22 kN |
| Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 205410.0000000000 lbfca. 913,71 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 232690.0000000000 lbfca. 1.035,06 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 460450.0000000000 ft·lbfca. 624,29 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 36 Bohrungen · 0.922 |
| Schraubenbohrungen Innenring (ni) | 36 Bohrungen · 7/8-14 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 10.16 mm |
| Zähnezahl (z2) | 113 |
| Zahnbreite laut Katalog (b2) | 3.750 inca. 95 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16332001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
