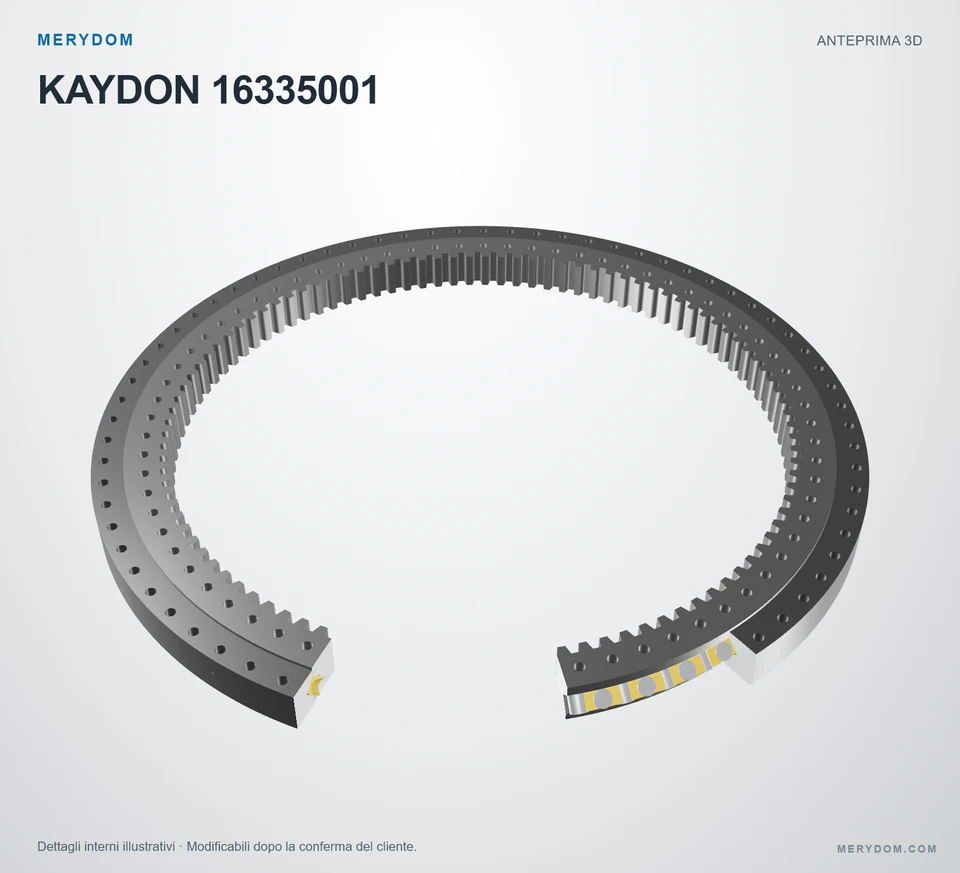

Cuscinetto di rotazione sostitutivo per Kaydon 16335001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16335001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16335001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16335001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16335001.
- Overall OD (Do)
- 121.496 in
- Overall ID (di)
- 97.717 in
- Altezza totale
- 6.772 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 72 / 72 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate

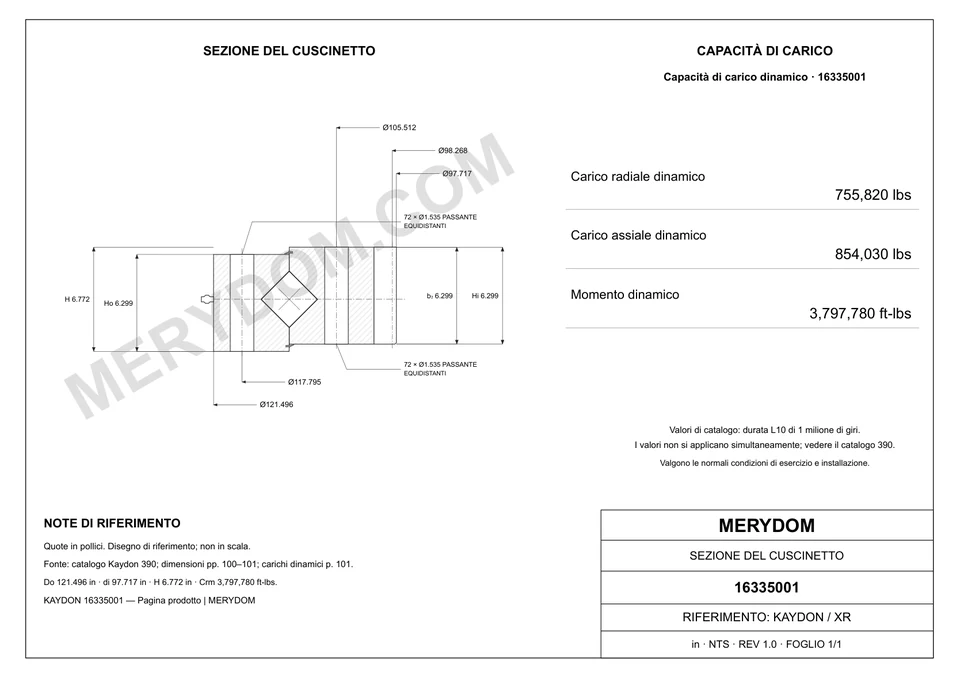

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 121.496 incirca 3.086 mm
- Diametro interno totale (di)
- 97.717 incirca 2.482,01 mm
- Altezza totale (H)
- 6.772 incirca 172,01 mm
- Peso del gruppo (G)
- 6080 lbcirca 2.757,842 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 117.795 incirca 2.991,99 mm
- Circonferenza bulloni anello interno (Li)
- 105.512 incirca 2.680 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 98.268 incirca 2.496,01 mm
- Numero di denti (z2)
- 104
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16335001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16335001 |
| Certificato intercambiabile con | Kaydon 16335001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xr Serie |
| Modello di riferimento | 16335001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 121.496 incirca 3.086 mm |
| Diametro interno totale (di) | 97.717 incirca 2.482,01 mm |
| Altezza totale (H) | 6.772 incirca 172,01 mm |
| Circonferenza bulloni anello esterno (Lo) | 117.795 incirca 2.991,99 mm |
| Circonferenza bulloni anello interno (Li) | 105.512 incirca 2.680 mm |
| Diametro primitivo dentatura (D2) | 98.268 incirca 2.496,01 mm |
| Peso del gruppo (G) | 6080 lbcirca 2.757,842 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 134270 lbfcirca 597,26 kN |
| Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 755820.0000000000 lbfcirca 3.362,05 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 854030.0000000000 lbfcirca 3.798,91 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 3797780.0000000000 ft·lbfcirca 5.149,1 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 72 fori · 1.535 |
| Fori bulloni anello interno (ni) | 72 fori · 1.535 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 24 (origine (24)) |
| Numero di denti (z2) | 104 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16335001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
