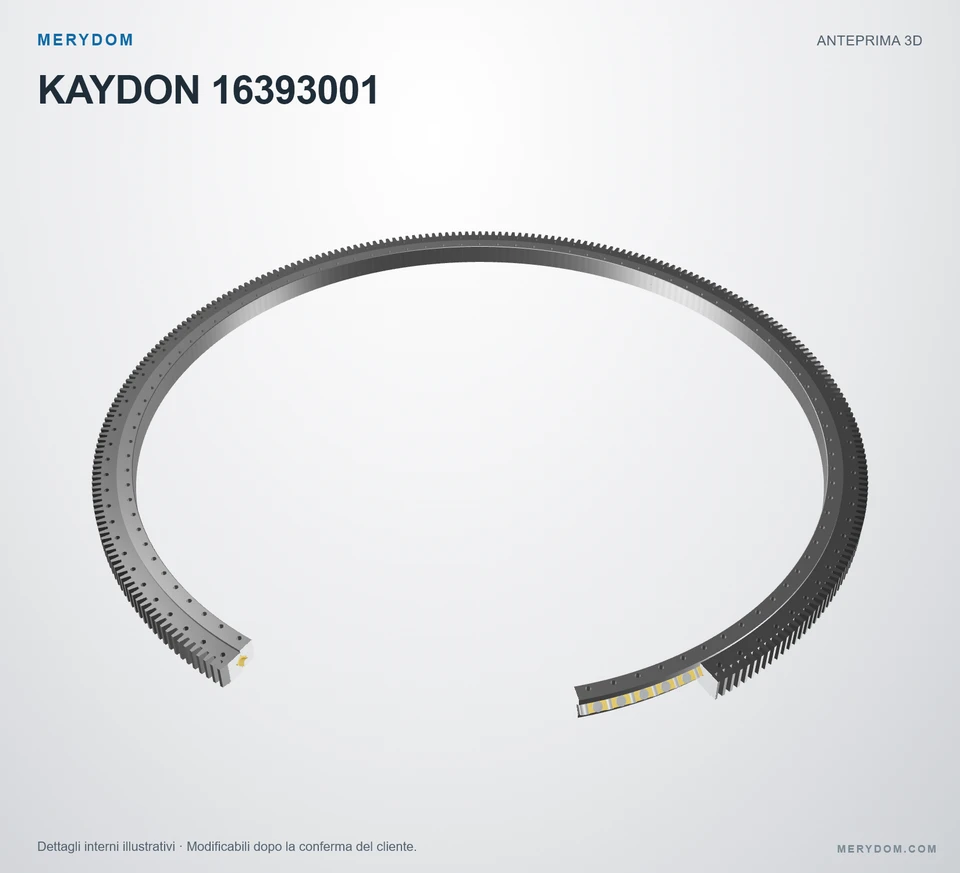

Cuscinetto di rotazione sostitutivo per Kaydon 16393001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16393001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16393001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16393001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16393001.
- Overall OD (Do)
- 209.843 in
- Overall ID (di)
- 188.583 in
- Altezza totale
- 7.047 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 100 / 100 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

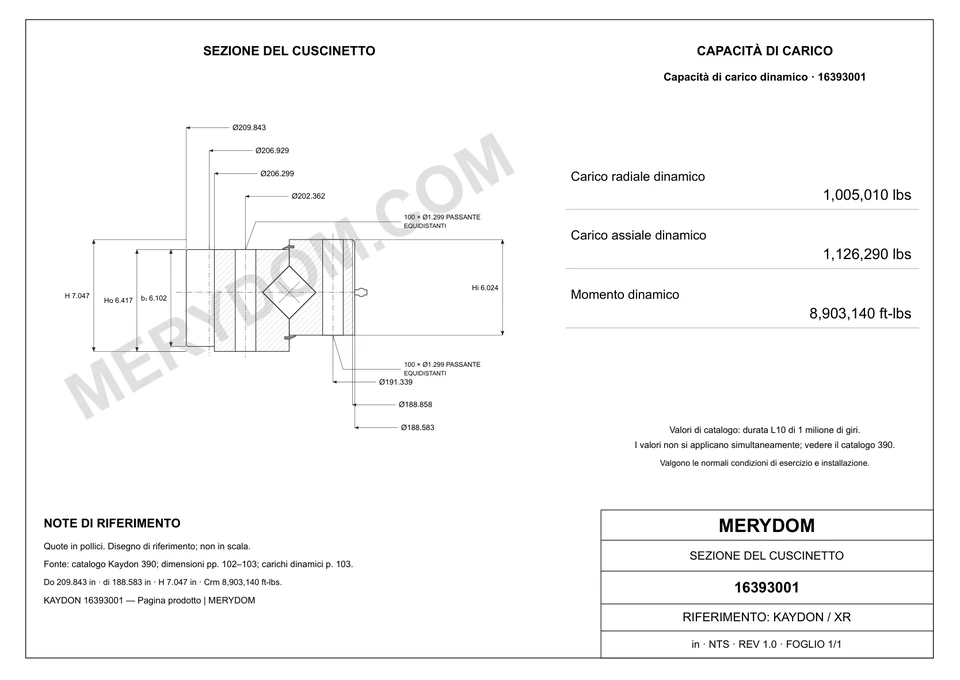

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 209.843 incirca 5.330,01 mm
- Diametro interno totale (di)
- 188.583 incirca 4.790,01 mm
- Diametro esterno corpo anello esterno (Dr)
- 206.299 incirca 5.239,99 mm
- Diametro interno corpo anello interno (dr)
- 188.858 incirca 4.796,99 mm
- Altezza totale (H)
- 7.047 incirca 178,99 mm
- Peso del gruppo (G)
- 9750 lbcirca 4.422,526 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 202.362 incirca 5.139,99 mm
- Circonferenza bulloni anello interno (Li)
- 191.339 incirca 4.860,01 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 206.929 incirca 5.256 mm
- Numero di denti (z2)
- 292
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16393001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16393001 |
| Certificato intercambiabile con | Kaydon 16393001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xr Serie |
| Modello di riferimento | 16393001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 209.843 incirca 5.330,01 mm |
| Diametro interno totale (di) | 188.583 incirca 4.790,01 mm |
| Altezza totale (H) | 7.047 incirca 178,99 mm |
| Diametro esterno corpo anello esterno (Dr) | 206.299 incirca 5.239,99 mm |
| Diametro interno corpo anello interno (dr) | 188.858 incirca 4.796,99 mm |
| Circonferenza bulloni anello esterno (Lo) | 202.362 incirca 5.139,99 mm |
| Circonferenza bulloni anello interno (Li) | 191.339 incirca 4.860,01 mm |
| Diametro primitivo dentatura (D2) | 206.929 incirca 5.256 mm |
| Peso del gruppo (G) | 9750 lbcirca 4.422,526 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 81360 lbfcirca 361,91 kN |
| Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 1005010.0000000000 lbfcirca 4.470,51 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 1126290.0000000000 lbfcirca 5.009,99 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 8903140.0000000000 ft·lbfcirca 12.071,04 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 100 fori · 1.299 |
| Fori bulloni anello interno (ni) | 100 fori · 1.299 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 18 (origine (18)) |
| Numero di denti (z2) | 292 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16393001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
