Kaydon 16393001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16393001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16393001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.

V biçimli yuvarlanma yollarında çapraz silindirik makaralar. Makara ölçüleri, sayısı ve ayırıcılar şematiktir.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

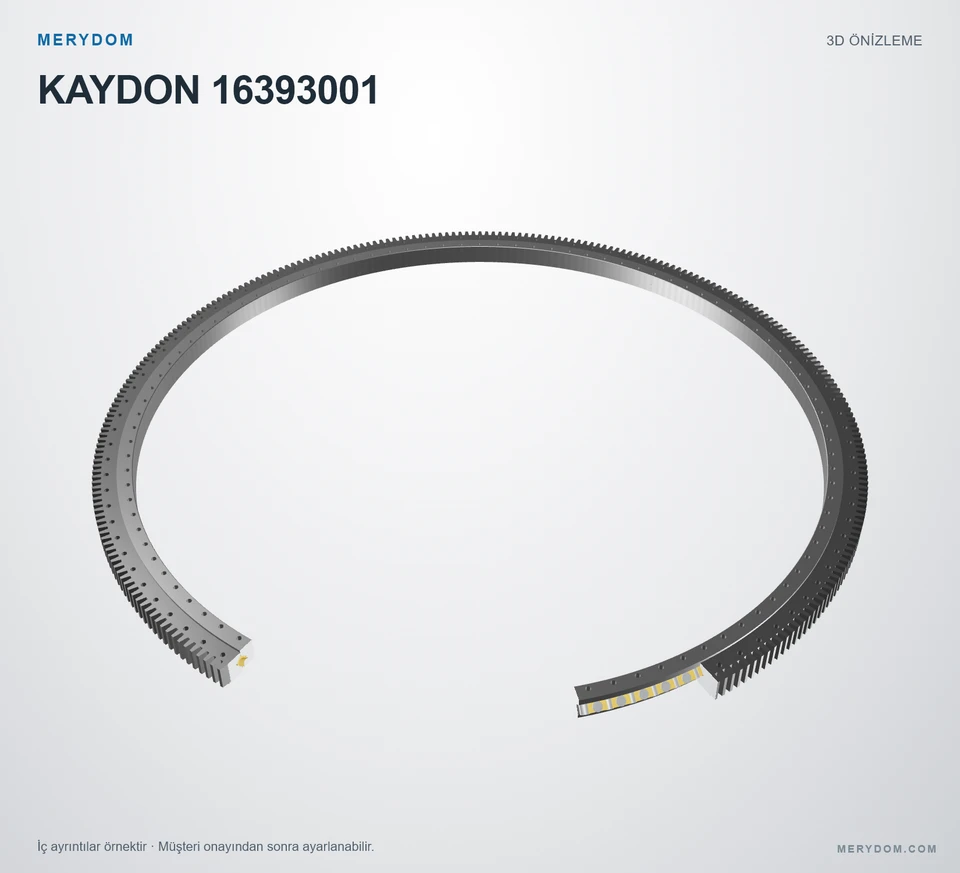

KAYDON 16393001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16393001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16393001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
209.843 in
Overall ID (di)
188.583 in
Toplam yükseklik
7.047 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
100 / 100 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

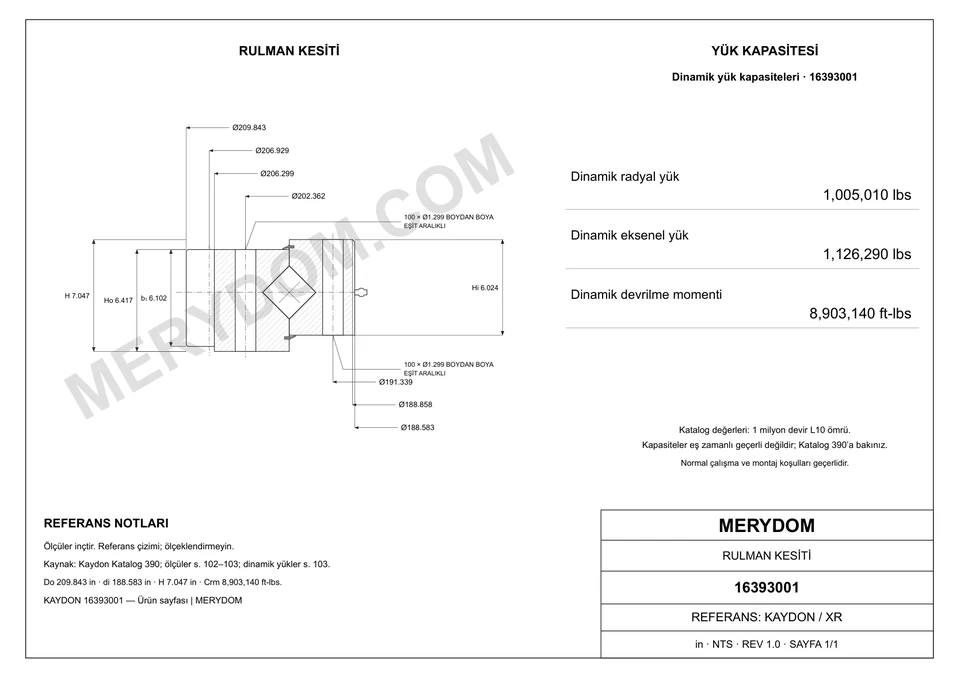

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
209.843 inyaklaşık 5 330,01 mm
Toplam iç çap (di)
188.583 inyaklaşık 4 790,01 mm
Dış bilezik gövde dış çapı (Dr)
206.299 inyaklaşık 5 239,99 mm
İç bilezik gövde iç çapı (dr)
188.858 inyaklaşık 4 796,99 mm
Toplam yükseklik (H)
7.047 inyaklaşık 178,99 mm
Montaj ağırlığı (G)
9750 lbyaklaşık 4 422,526 kg
İç bilezik yüksekliği (Hi)
6.024 inyaklaşık 153,01 mm
Dış bilezik yüksekliği (Ho)
6.417 inyaklaşık 162,99 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
202.362 inyaklaşık 5 139,99 mm
İç bilezik cıvata dairesi (Li)
191.339 inyaklaşık 4 860,01 mm

Dişli

Dişli hatve çapı (D2)
206.929 inyaklaşık 5 256 mm
Diş sayısı (z2)
292
Katalogdaki diş genişliği (b2)
6.102 inyaklaşık 154,99 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16393001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16393001
Şununla değiştirilebilirliği sertifikalıKaydon 16393001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16393001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)209.843 inyaklaşık 5 330,01 mm
Toplam iç çap (di)188.583 inyaklaşık 4 790,01 mm
Toplam yükseklik (H)7.047 inyaklaşık 178,99 mm
İç bilezik yüksekliği (Hi)6.024 inyaklaşık 153,01 mm
Dış bilezik yüksekliği (Ho)6.417 inyaklaşık 162,99 mm
Dış bilezik gövde dış çapı (Dr)206.299 inyaklaşık 5 239,99 mm
İç bilezik gövde iç çapı (dr)188.858 inyaklaşık 4 796,99 mm
Dış bilezik cıvata dairesi (Lo)202.362 inyaklaşık 5 139,99 mm
İç bilezik cıvata dairesi (Li)191.339 inyaklaşık 4 860,01 mm
Dişli hatve çapı (D2)206.929 inyaklaşık 5 256 mm
Montaj ağırlığı (G)9750 lbyaklaşık 4 422,526 kg
Yük değerleri
Maksimum diş yükü (Fz)81360 lbfyaklaşık 361,91 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings1005010.0000000000 lbfyaklaşık 4 470,51 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings1126290.0000000000 lbfyaklaşık 5 009,99 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings8903140.0000000000 ft·lbfyaklaşık 12 071,04 kN·m
Montaj
Dış bilezik cıvata delikleri (no)100 delik · 1.299
İç bilezik cıvata delikleri (ni)100 delik · 1.299
Dişli
Hatve sistemiMODULE
Source module (m)Modül 18 (kaynak (18))
Diş sayısı (z2)292
Katalogdaki diş genişliği (b2)6.102 inyaklaşık 155 mm
Profil kaydırma katsayısı (x2)+1.150
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16393001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
