Database pilota · noindexMERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon MTE-590T

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-590T. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon MTE-590T. Serie: Mt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.

Richiedi prezzo e consegnaDownload complete PDFTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

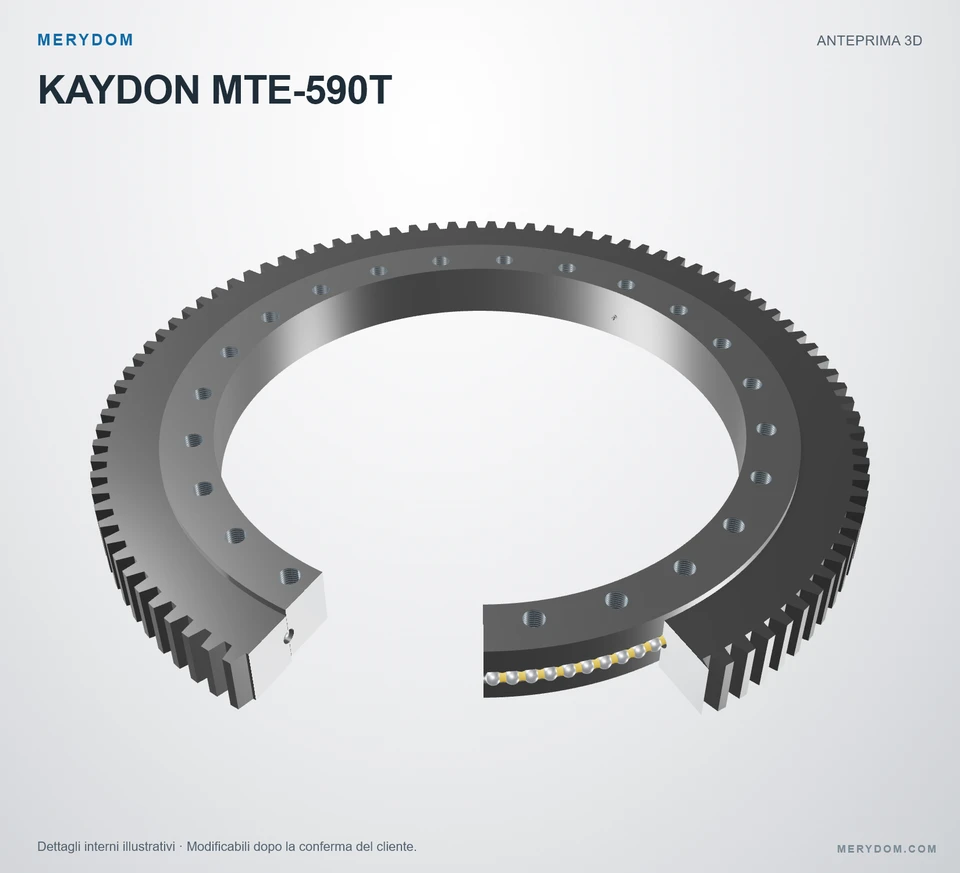

Mt Serie · Dentatura esterna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

MTE-590T

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-590T.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
33.534 in
Overall ID (di)
23.125 in
Altezza totale
2.875 in
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
18 / 24 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

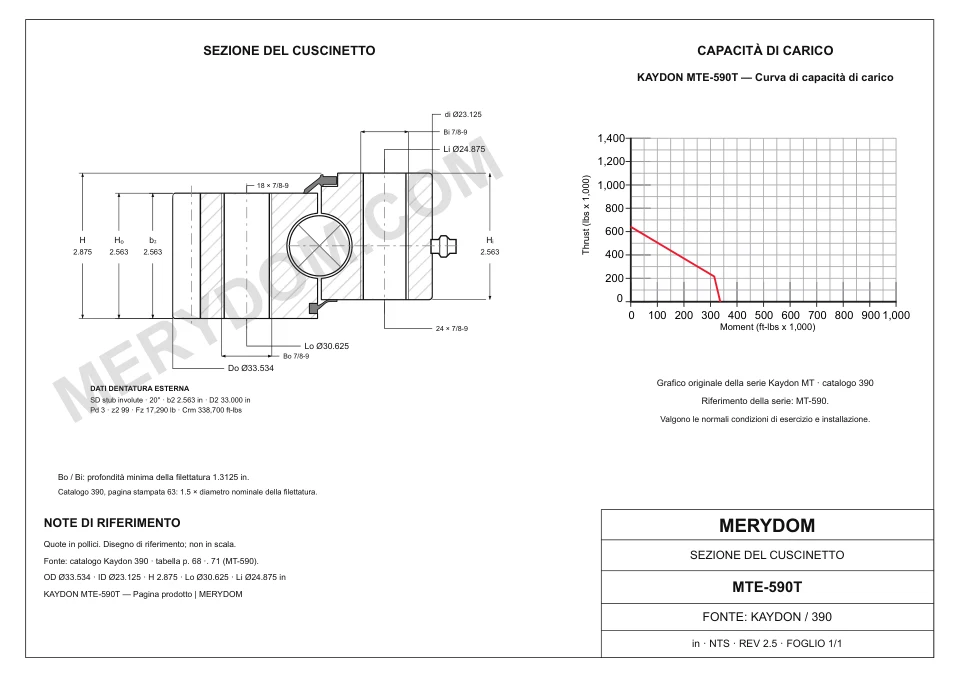

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
33.534 incirca 851,76 mm
Diametro interno totale (di)
23.125 incirca 587,38 mm
Altezza totale (H)
2.875 incirca 73,03 mm
Peso del gruppo (G)
283 lbcirca 128,367 kg

Montaggio

Circonferenza bulloni anello esterno (Lo)
30.625 incirca 777,88 mm
Circonferenza bulloni anello interno (Li)
24.875 incirca 631,83 mm

Dentatura

Diametro primitivo dentatura (D2)
33.000 incirca 838 mm
Passo diametrale (Pd)
3
Numero di denti (z2)
99
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon MTE-590T

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOMMTE-590T
Certificato intercambiabile conKaydon MTE-590T
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieMt Serie
Modello di riferimentoMTE-590T
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Do)33.534 incirca 851,76 mm
Diametro interno totale (di)23.125 incirca 587,38 mm
Altezza totale (H)2.875 incirca 73,03 mm
Circonferenza bulloni anello esterno (Lo)30.625 incirca 777,88 mm
Circonferenza bulloni anello interno (Li)24.875 incirca 631,83 mm
Diametro primitivo dentatura (D2)33.000 incirca 838 mm
Peso del gruppo (G)283 lbcirca 128,367 kg
Capacità di carico
Carico massimo sul dente (Fz)17290 lbfcirca 76,91 kN
Capacità di carico a momento (Crm)338700 ft·lbfcirca 459,22 kN·m
Montaggio
Fori bulloni anello esterno (no)18 fori · 7/8-9
Fori bulloni anello interno (ni)24 fori · 7/8-9
Dentatura
Sistema di passoDP
Passo diametrale di origine (Pd)3 DP
Modulo equivalente (derived reference only) (m)8.466667 mm
Numero di denti (z2)99
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

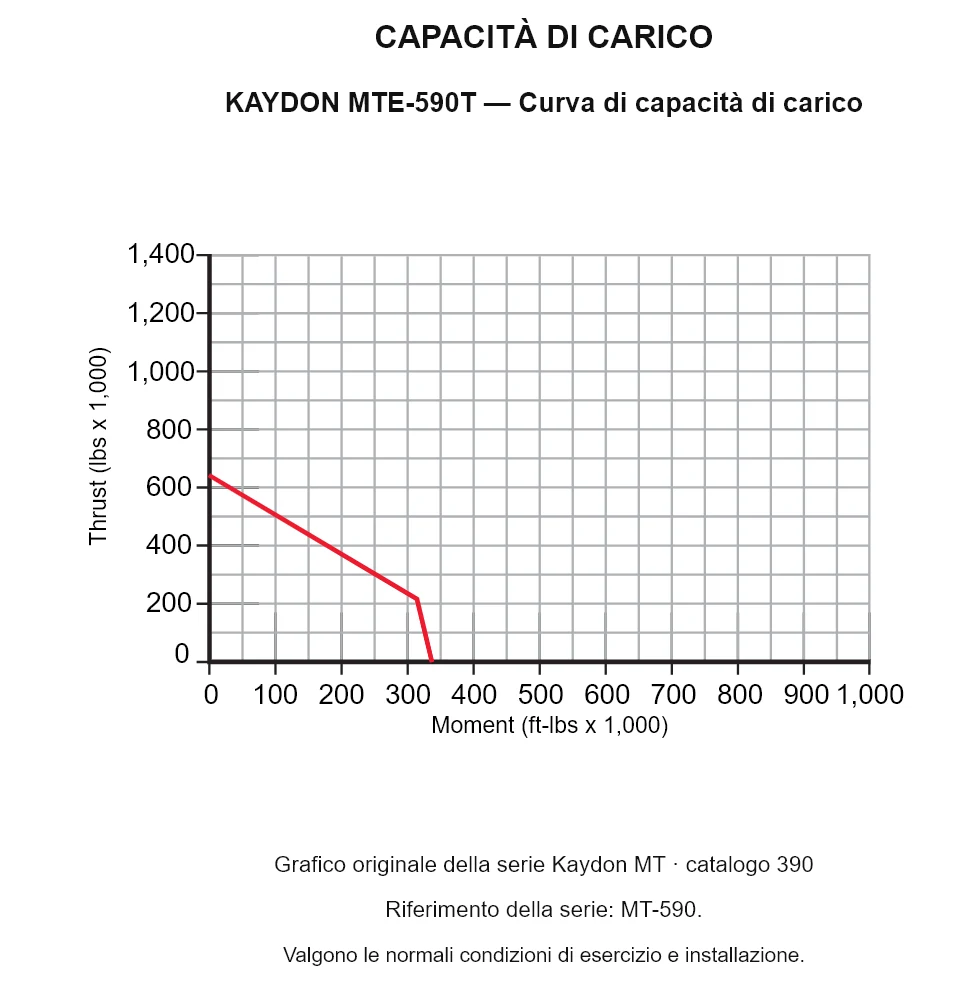

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie Mt

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: MTE-590TLegenda catalogo Mt
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon MTE-590T

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
