Cuscinetto di rotazione sostitutivo per Kaydon MTE-870

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-870. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon MTE-870. Serie: Mt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.

Richiedi prezzo e consegnaDownload complete PDFTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

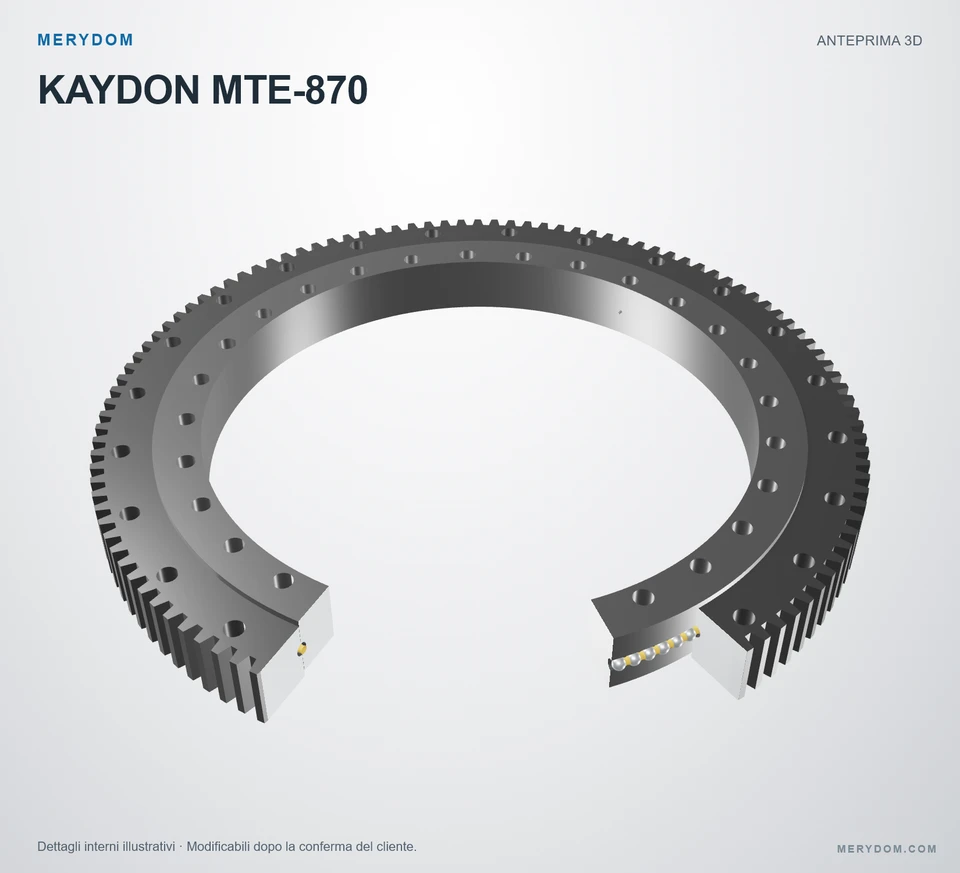

Mt Serie · Dentatura esterna outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

MTE-870

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon MTE-870.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
47.444 in
Overall ID (di)
34.250 in
Altezza totale
4.250 in
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
24 / 28 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

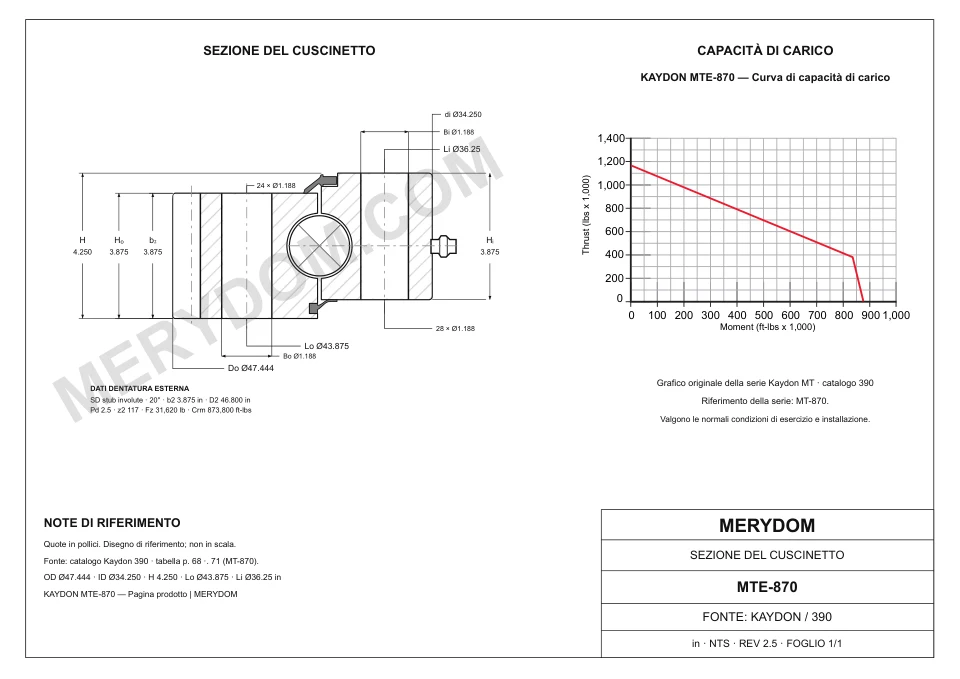

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
47.444 incirca 1.205,08 mm
Diametro interno totale (di)
34.250 incirca 870 mm
Altezza totale (H)
4.250 incirca 108 mm
Peso del gruppo (G)
771 lbcirca 349,72 kg

Montaggio

Circonferenza bulloni anello esterno (Lo)
43.875 incirca 1.114,43 mm
Circonferenza bulloni anello interno (Li)
36.25 incirca 920,8 mm

Dentatura

Diametro primitivo dentatura (D2)
46.800 incirca 1.189 mm
Passo diametrale (Pd)
2,5
Numero di denti (z2)
117
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon MTE-870

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOMMTE-870
Certificato intercambiabile conKaydon MTE-870
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieMt Serie
Modello di riferimentoMTE-870
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Do)47.444 incirca 1.205,08 mm
Diametro interno totale (di)34.250 incirca 870 mm
Altezza totale (H)4.250 incirca 108 mm
Circonferenza bulloni anello esterno (Lo)43.875 incirca 1.114,43 mm
Circonferenza bulloni anello interno (Li)36.25 incirca 920,8 mm
Diametro primitivo dentatura (D2)46.800 incirca 1.189 mm
Peso del gruppo (G)771 lbcirca 349,72 kg
Capacità di carico
Carico massimo sul dente (Fz)31620 lbfcirca 140,65 kN
Capacità di carico a momento (Crm)873800 ft·lbfcirca 1.184,71 kN·m
Montaggio
Fori bulloni anello esterno (no)24 fori · 1.188
Fori bulloni anello interno (ni)28 fori · 1.188
Dentatura
Sistema di passoDP
Passo diametrale di origine (Pd)2.5 DP
Modulo equivalente (derived reference only) (m)10.16 mm
Numero di denti (z2)117
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

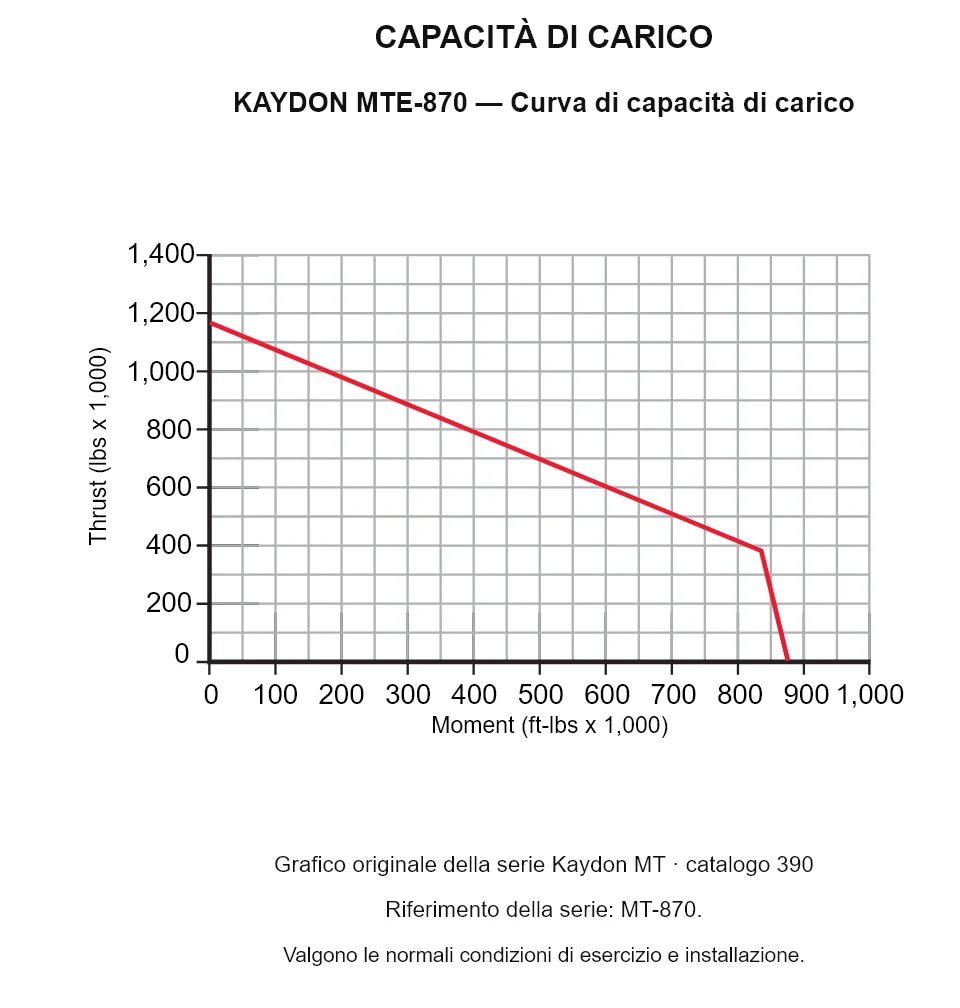

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie Mt

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: MTE-870Legenda catalogo Mt
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon MTE-870

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
