Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per ROLLIX 74-3000-00
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con ROLLIX 74-3000-00. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: ROLLIX 74-3000-00. Serie: 74. Struttura del cuscinetto: Cuscinetto a rulli a due corone. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
74-3000-00
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con ROLLIX 74-3000-00.
- Overall OD (Do)
- 3,196 mm
- Overall ID (di)
- 2,704 mm
- Altezza totale
- 182 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 108 / 108 esterno / interno
- Design del cuscinetto
- Cuscinetto a rulli a due corone
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

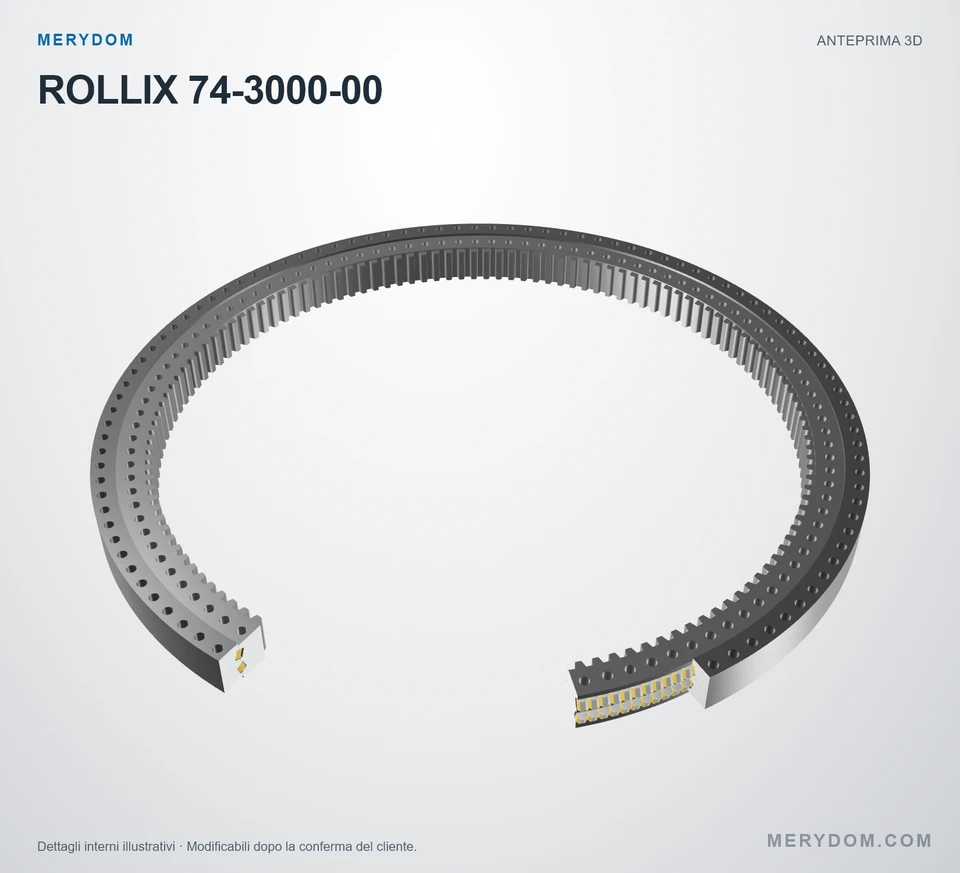

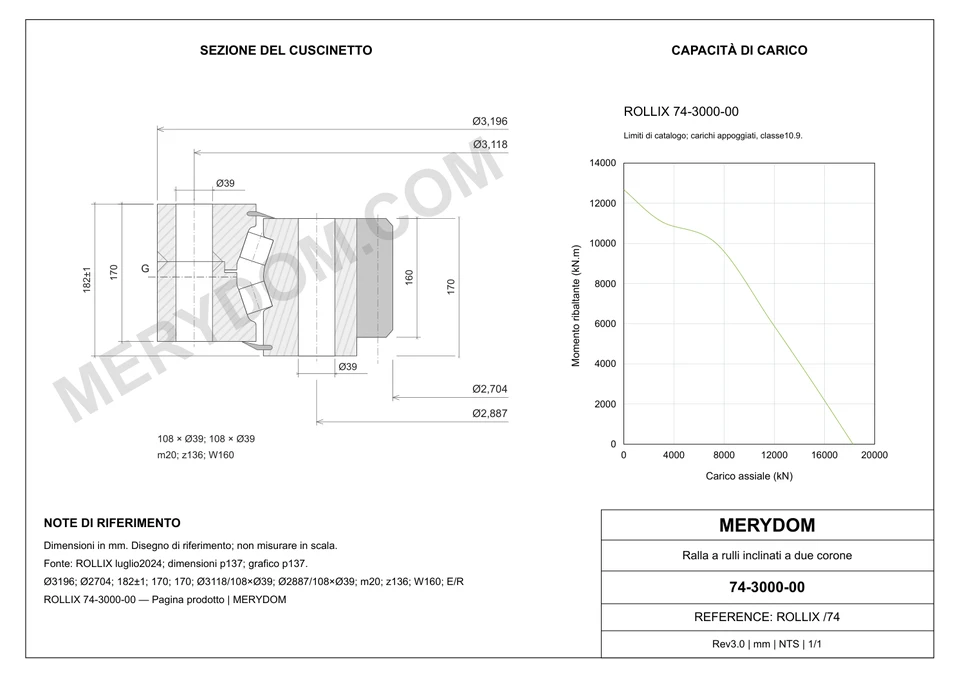

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Altezza totale (HT)
- 182 mm
- Diametro esterno totale (ØDe)
- 3.196 mm
- Altezza dell’anello esterno (He)
- 170 mm
- Diametro interno totale (ØDi)
- 2.704 mm
- Altezza dell’anello interno (Hi)
- 170 mm
- Peso del gruppo (Peso)
- 2.307 kg
Montaggio
- Tipo di foro dell’anello esterno (Tipo di foro dell’anello esterno)
- Th
- Circonferenza bulloni anello esterno (ØFe)
- 3.118 mm
- Fori di montaggio anello esterno (Ne)
- 108
- Specifica dei fori di montaggio dell’anello esterno (Dhe)
- 39 mm
- Tipo di foro dell’anello interno (Tipo di foro dell’anello interno)
- Th
- Circonferenza bulloni anello interno (ØFi)
- 2.887 mm
- Fori di montaggio anello interno (Ni)
- 108
- Specifica dei fori di montaggio dell’anello interno (Dhi)
- 39 mm
Dentatura
- Modulo della dentatura (Module)
- 20 mm
- Numero di denti (Z)
- 136
- Larghezza della dentatura (W)
- 160 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione ROLLIX 74-3000-00
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 74-3000-00 |
| Certificato intercambiabile con | ROLLIX 74-3000-00 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | ROLLIX |
| Serie | 74 Serie |
| Modello di riferimento | 74-3000-00 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto a rulli a due corone |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Altezza totale (HT) | 182 mm |
| Diametro esterno totale (ØDe) | 3.196 mm |
| Altezza dell’anello esterno (He) | 170 mm |
| Diametro interno totale (ØDi) | 2.704 mm |
| Altezza dell’anello interno (Hi) | 170 mm |
| Peso del gruppo (Peso) | 2.307 kg |
| Montaggio | |
| Tipo di foro dell’anello esterno (Tipo di foro dell’anello esterno) | Th |
| Circonferenza bulloni anello esterno (ØFe) | 3.118 mm |
| Fori di montaggio anello esterno (Ne) | 108 |
| Specifica dei fori di montaggio dell’anello esterno (Dhe) | 39 mm |
| Tipo di foro dell’anello interno (Tipo di foro dell’anello interno) | Th |
| Circonferenza bulloni anello interno (ØFi) | 2.887 mm |
| Fori di montaggio anello interno (Ni) | 108 |
| Specifica dei fori di montaggio dell’anello interno (Dhi) | 39 mm |
| Dentatura | |
| Modulo della dentatura (Module) | 20 mm |
| Numero di denti (Z) | 136 |
| Larghezza della dentatura (W) | 160 mm |
| Capacità di carico | |
| Capacità della dentatura, non temprata (Capacità della dentatura non temprata) | 626 kN |
| Capacità della dentatura, temprata (Capacità della dentatura temprata) | 728 kN |
| Altri dati | |
| Anello con fori di lubrificazione (Anello con fori di lubrificazione) | E |
| Tipo di foro di lubrificazione (Tipo di foro di lubrificazione) | R |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

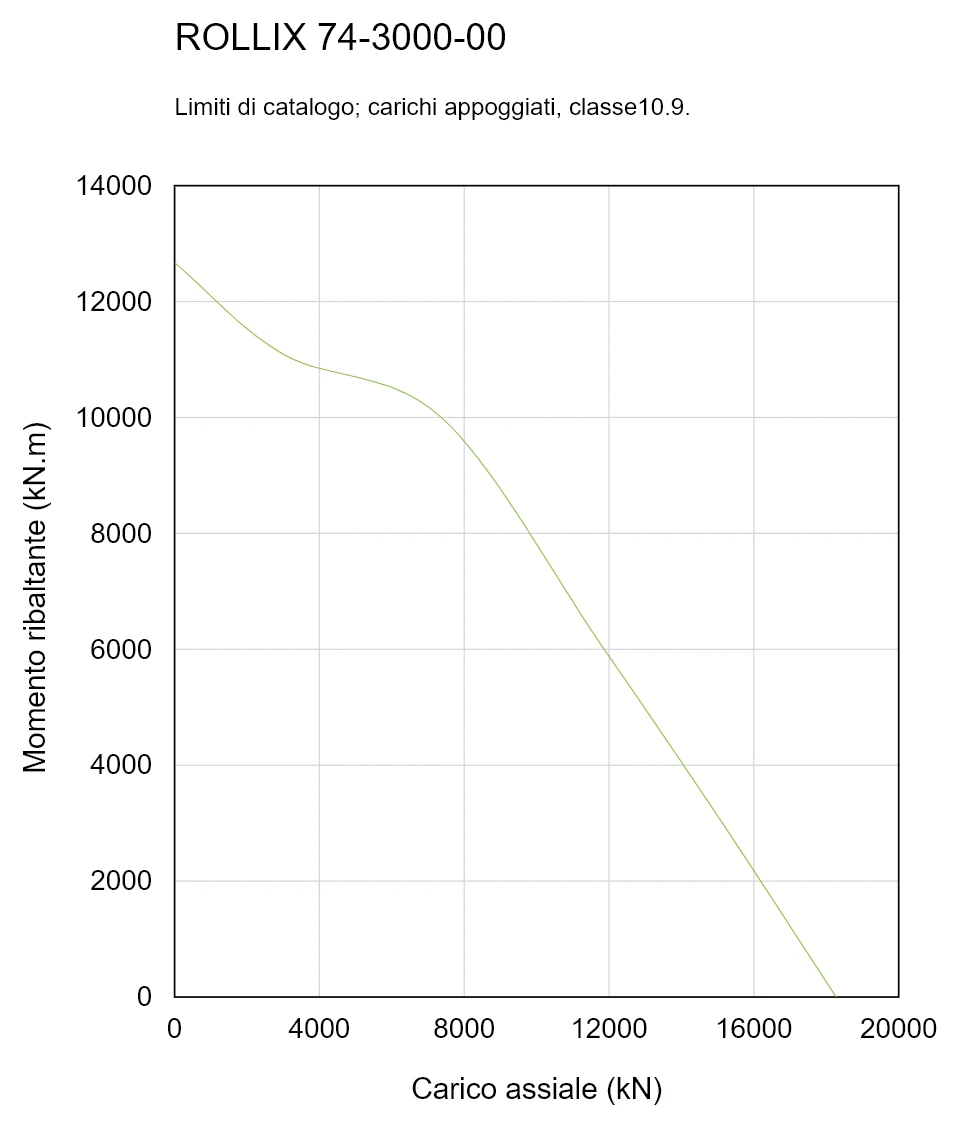

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie 74
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per ROLLIX 74-3000-00
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
