Cuscinetto di rotazione sostitutivo per ROLLIX 88-0228-00
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con ROLLIX 88-0228-00. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: ROLLIX 88-0228-00. Serie: 88. Struttura del cuscinetto: Cuscinetto a rulli di precisione. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
88-0228-00
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con ROLLIX 88-0228-00.
- Overall OD (Do)
- 294 mm
- Overall ID (di)
- 161 mm
- Altezza totale
- 35 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 12 / 12 esterno / interno
- Design del cuscinetto
- Cuscinetto a rulli di precisione
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

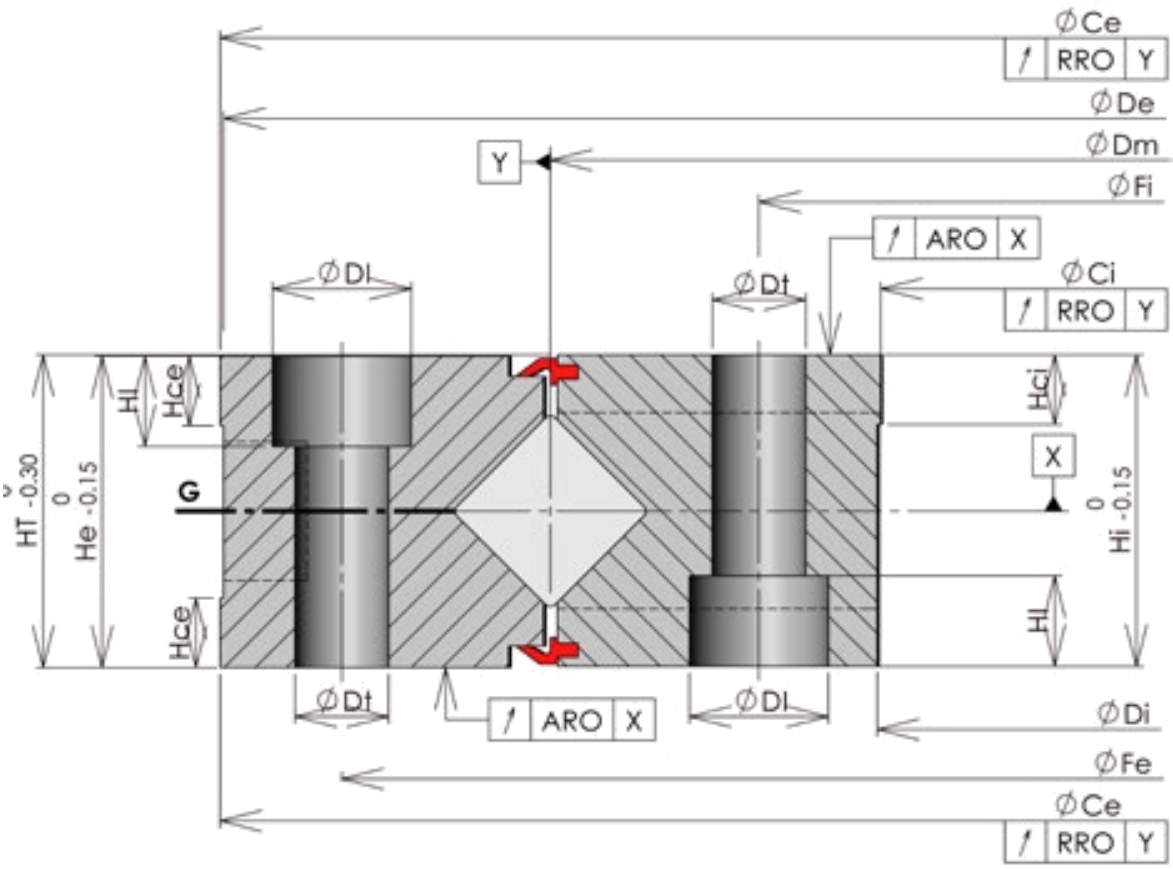

Dimensioni
- Diametro esterno totale (ØDe)
- 294 mm
- Diametro interno totale (ØDi)
- 161 mm
- Altezza totale (HT)
- 35 mm
- Altezza dell’anello esterno (He)
- 35 mm
- Altezza dell’anello interno (Hi)
- 35 mm
- Peso del gruppo (Peso)
- 11 kg
Montaggio
- Diametro di centraggio dell’anello esterno (ØCe)
- 295 mm
- Diametro di centraggio dell’anello interno (ØCi)
- 160 mm
- Altezza di centraggio dell’anello esterno (Hce)
- 10 mm
- Altezza di centraggio dell’anello interno (Hci)
- 10 mm
- Diametro comune dei fori di montaggio (Dt)
- 11 mm
- Diametro di montaggio da catalogo DI (DI)
- 17 mm
- Altezza di montaggio da catalogo HI (HI)
- 11 mm
- Circonferenza bulloni anello esterno (Fe)
- 270 mm
- Fori di montaggio anello esterno (Ne*)
- 12
- Circonferenza bulloni anello interno (Fi)
- 184 mm
- Fori di montaggio anello interno (Ni*)
- 12
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione ROLLIX 88-0228-00
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 88-0228-00 |
| Certificato intercambiabile con | ROLLIX 88-0228-00 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | ROLLIX |
| Serie | 88 Serie |
| Modello di riferimento | 88-0228-00 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Cuscinetto a rulli di precisione |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Diametro esterno totale (ØDe) | 294 mm |
| Diametro interno totale (ØDi) | 161 mm |
| Altezza totale (HT) | 35 mm |
| Altezza dell’anello esterno (He) | 35 mm |
| Altezza dell’anello interno (Hi) | 35 mm |
| Peso del gruppo (Peso) | 11 kg |
| Montaggio | |
| Diametro di centraggio dell’anello esterno (ØCe) | 295 mm |
| Diametro di centraggio dell’anello interno (ØCi) | 160 mm |
| Altezza di centraggio dell’anello esterno (Hce) | 10 mm |
| Altezza di centraggio dell’anello interno (Hci) | 10 mm |
| Diametro comune dei fori di montaggio (Dt) | 11 mm |
| Diametro di montaggio da catalogo DI (DI) | 17 mm |
| Altezza di montaggio da catalogo HI (HI) | 11 mm |
| Circonferenza bulloni anello esterno (Fe) | 270 mm |
| Fori di montaggio anello esterno (Ne*) | 12 |
| Circonferenza bulloni anello interno (Fi) | 184 mm |
| Fori di montaggio anello interno (Ni*) | 12 |
| Capacità di carico | |
| Oscillazione assiale dell’anello esterno (BE (ARO)) | 6 um |
| Oscillazione assiale dell’anello interno (BI (ARO)) | 6 um |
| Oscillazione radiale dell’anello esterno (BE (RRO)) | 6 um |
| Oscillazione radiale dell’anello interno (BI (RRO)) | 6 um |
| Coppia massima di avviamento a vuoto (Coppia massima di avviamento) | 20 Nm |
| Velocità massima di rotazione ammessa (Velocità massima ammessa) | 150 rpm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

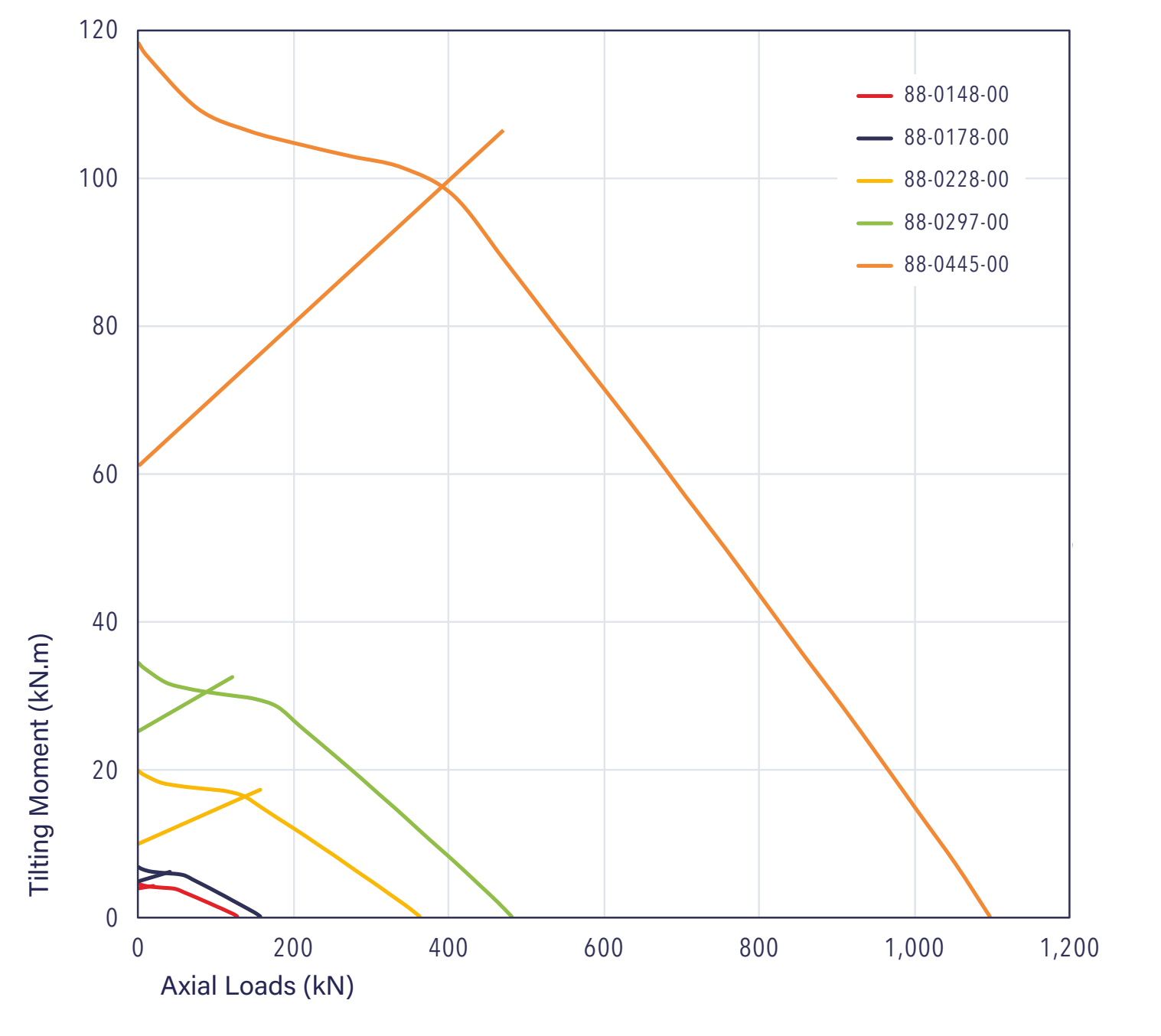

Grafico di carico della serie 88
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per ROLLIX 88-0228-00
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 88-0228-00.
