Rolamento de giro de substituição para INA XU 060111
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XU 060111. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: INA XU 060111. Série: Xu. Estrutura do rolamento: Rolos cruzados. Configuração da engrenagem: Sem engrenagem.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
XU 060111
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA XU 060111.

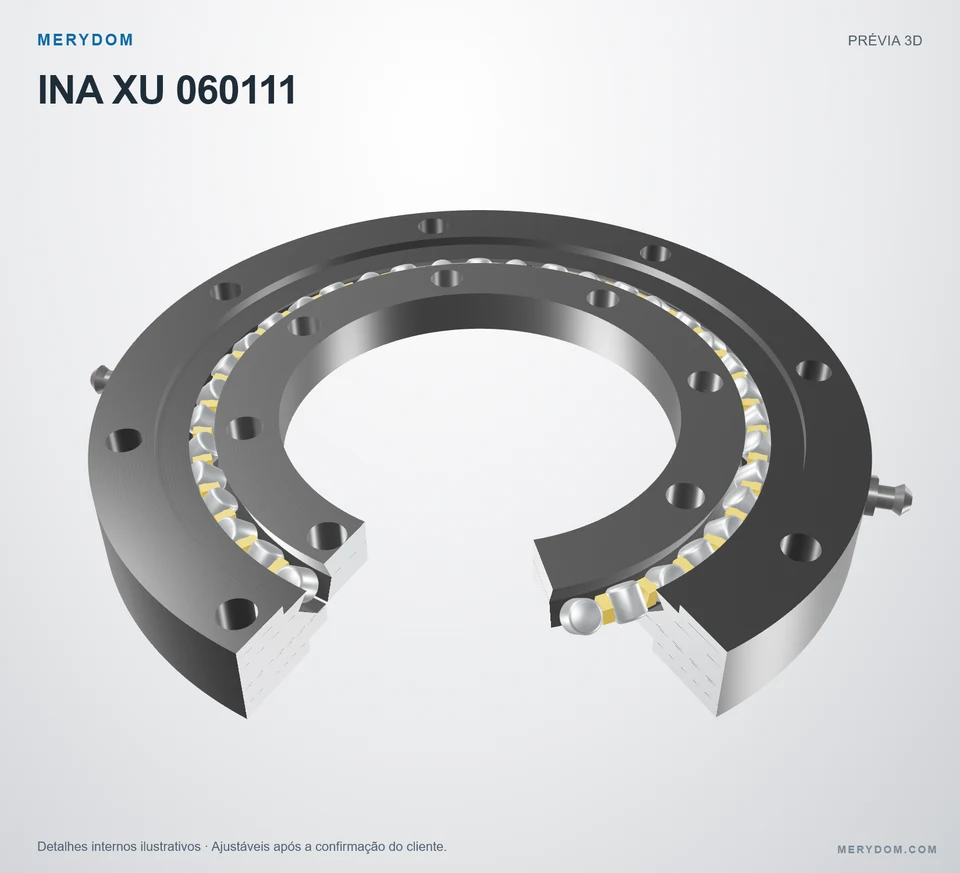

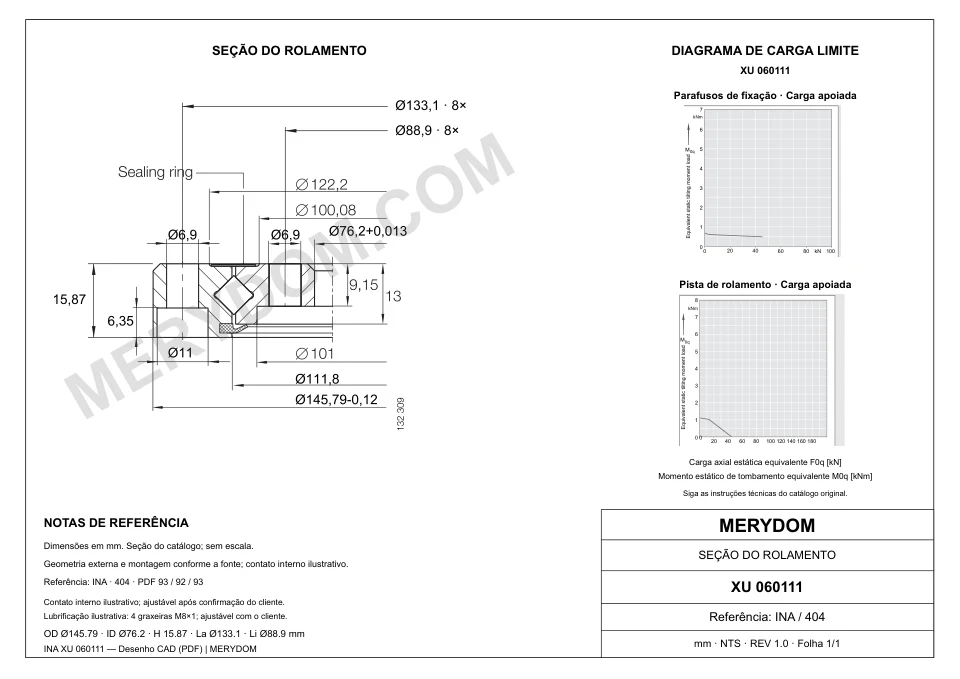

- Overall OD (Do)
- 145,79 mm
- Overall ID (di)
- 76,2 mm
- Altura total
- 15,87 mm
- Configuração da engrenagem
- Sem engrenagem
- Furos de montagem
- 8 / 8 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (Massaa)
- 1,2 kg
- Diâmetro externo total (Da)
- 145,79 mm
- Diâmetro interno total (di)
- 76,2 mm
- Diâmetro de catálogo Di (Di)
- 111,8 mm
- Altura total (H)
- 15,87 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 133,1 mm
- Círculo de parafusos do anel interno (Li)
- 88,9 mm
- Furos de montagem do anel externo (na)
- 8
- Furos de montagem do anel interno (ni)
- 8
- Diâmetro comum dos furos de montagem (dB)
- 6,9 mm
- Diâmetro do rebaixo (ds)
- 11 mm
- Profundidade do rebaixo (ts)
- 6,35 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro INA XU 060111
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | XU 060111 |
| Certificado como intercambiável com | INA XU 060111 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | Xu Série |
| Modelo de referência | XU 060111 |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Sem engrenagem |
| Dimensões | |
| Massaa (Massaa) | 1,2 kg |
| Diâmetro externo total (Da) | 145,79 mm |
| Diâmetro interno total (di) | 76,2 mm |
| Diâmetro de catálogo Di (Di) | 111,8 mm |
| Altura total (H) | 15,87 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 133,1 mm |
| Círculo de parafusos do anel interno (Li) | 88,9 mm |
| Furos de montagem do anel externo (na) | 8 |
| Furos de montagem do anel interno (ni) | 8 |
| Diâmetro comum dos furos de montagem (dB) | 6,9 mm |
| Diâmetro do rebaixo (ds) | 11 mm |
| Profundidade do rebaixo (ts) | 6,35 mm |
| Capacidades | |
| Carga radial máxima admissível (Fr perm) | 7,7 kN |
| Capacidade básica de carga axial dinâmica (Ca) | 36 kN |
| Capacidade básica de carga axial estática (C0a) | 44,5 kN |
| Capacidade básica de carga radial dinâmica (Cr) | 22,8 kN |
| Capacidade básica de carga radial estática (C0r) | 21,5 kN |
| Pré-carga (Pré-carga) | 0,005 incl. 0,02 mm |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

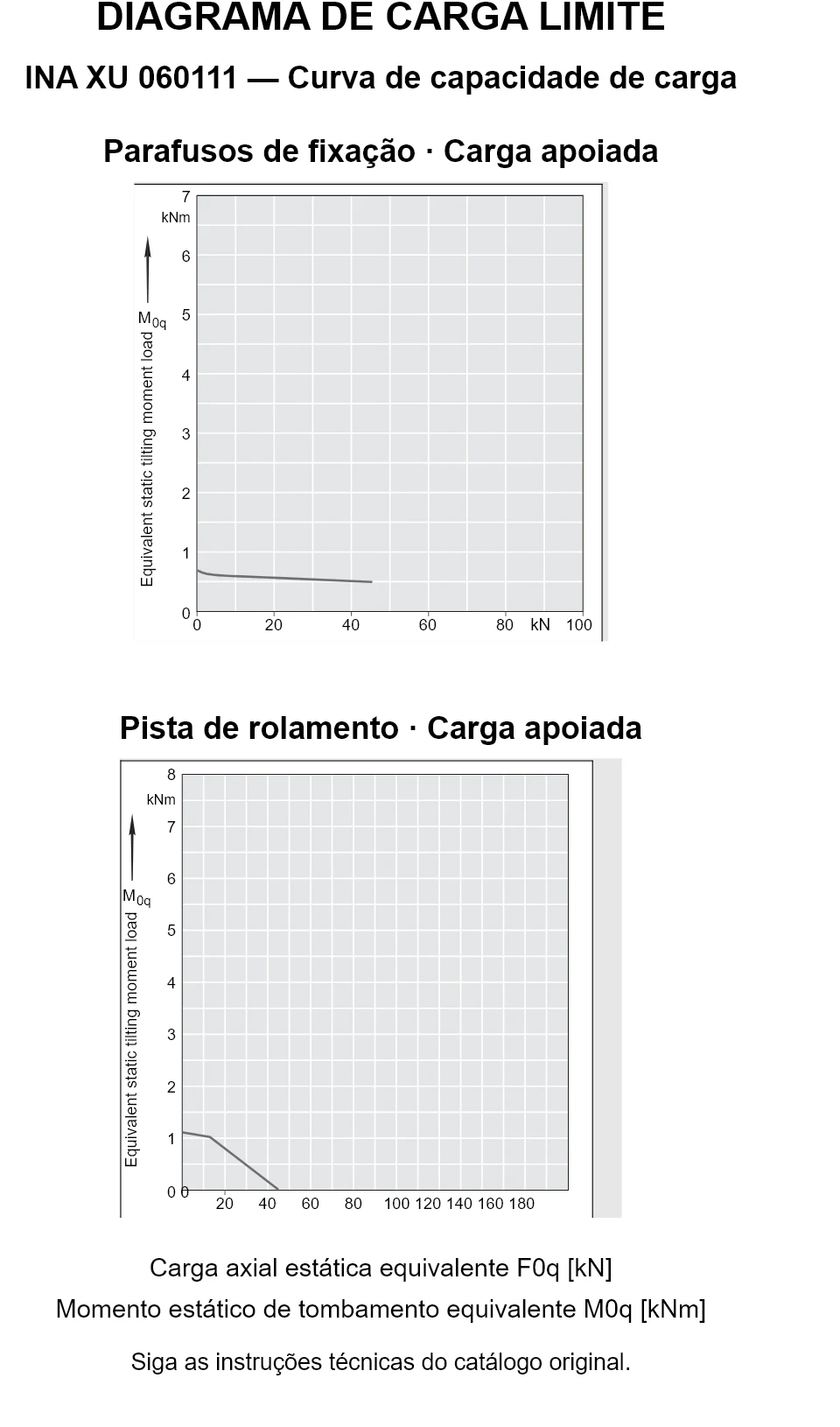

Gráfico de capacidade de carga da série Xu
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para INA XU 060111
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
