Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для INA XU 060111
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XU 060111. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA XU 060111. Серия: Xu. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
XU 060111
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XU 060111.
- Overall OD (Do)
- 145,79 mm
- Overall ID (di)
- 76,2 mm
- Общая высота
- 15,87 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 8 / 8 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

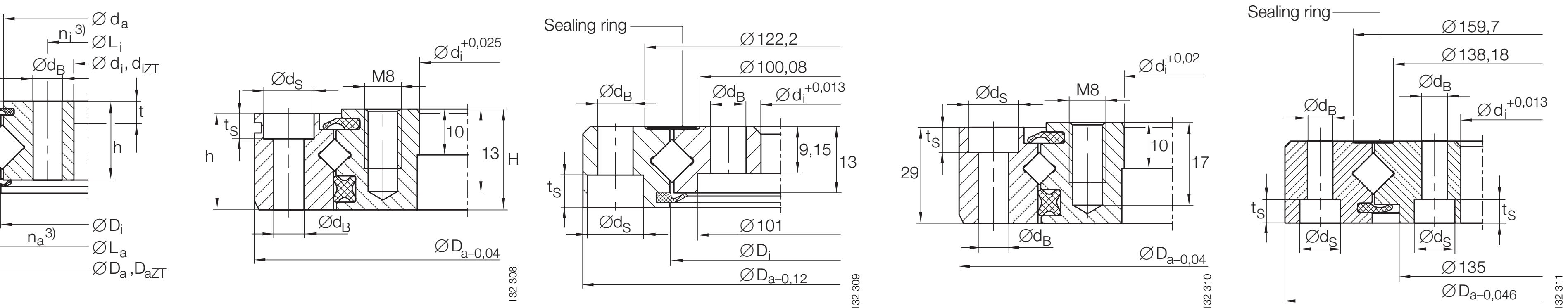

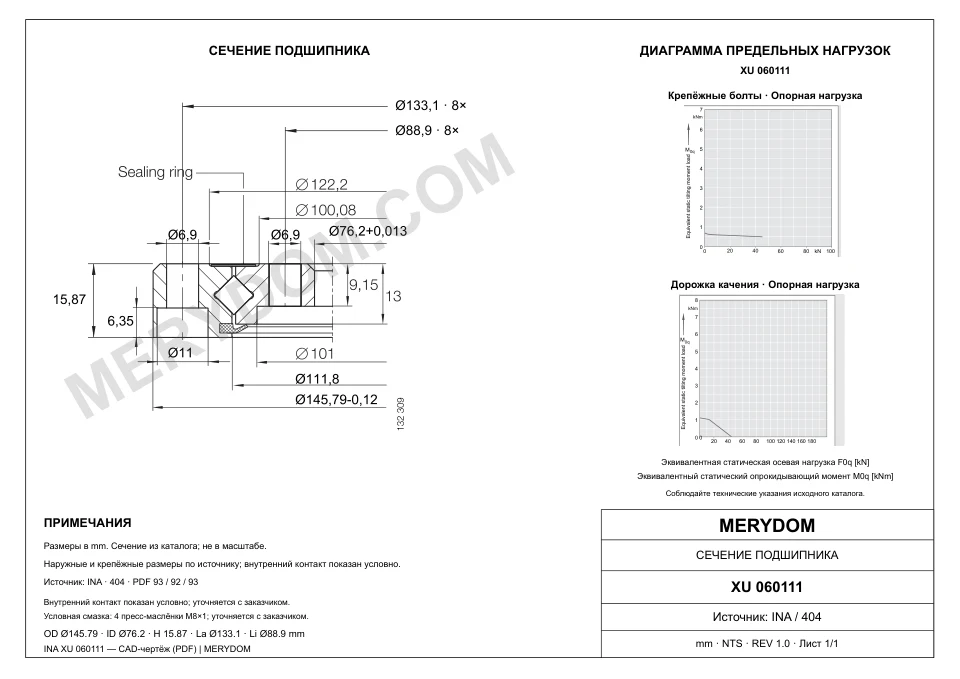

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 1,2 kg
- Общий наружный диаметр (Da)
- 145,79 mm
- Общий внутренний диаметр (di)
- 76,2 mm
- Каталожный диаметр Di (Di)
- 111,8 mm
- Общая высота (H)
- 15,87 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 133,1 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 88,9 mm
- Количество монтажных отверстий наружного кольца (na)
- 8
- Количество монтажных отверстий внутреннего кольца (ni)
- 8
- Общий диаметр монтажных отверстий (dB)
- 6,9 mm
- Диаметр цековки (ds)
- 11 mm
- Глубина цековки (ts)
- 6,35 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA XU 060111
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XU 060111 |
| Сертифицировано для замены | INA XU 060111 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Xu Серия |
| Исходная модель | XU 060111 |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 1,2 kg |
| Общий наружный диаметр (Da) | 145,79 mm |
| Общий внутренний диаметр (di) | 76,2 mm |
| Каталожный диаметр Di (Di) | 111,8 mm |
| Общая высота (H) | 15,87 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 133,1 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 88,9 mm |
| Количество монтажных отверстий наружного кольца (na) | 8 |
| Количество монтажных отверстий внутреннего кольца (ni) | 8 |
| Общий диаметр монтажных отверстий (dB) | 6,9 mm |
| Диаметр цековки (ds) | 11 mm |
| Глубина цековки (ts) | 6,35 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 7,7 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 36 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 44,5 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 22,8 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 21,5 kN |
| Преднатяг (Преднатяг) | 0,005 incl. 0,02 mm |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

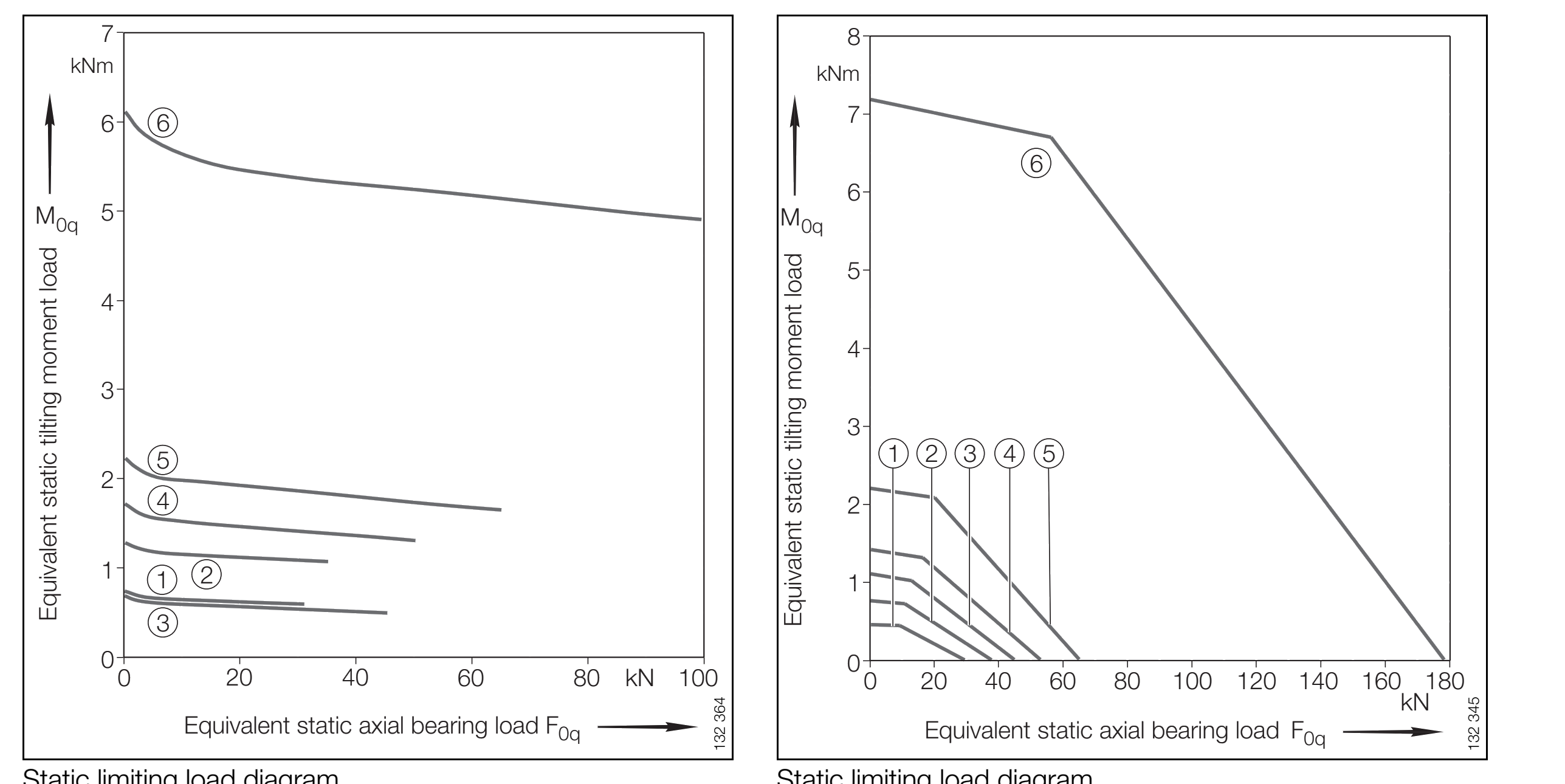

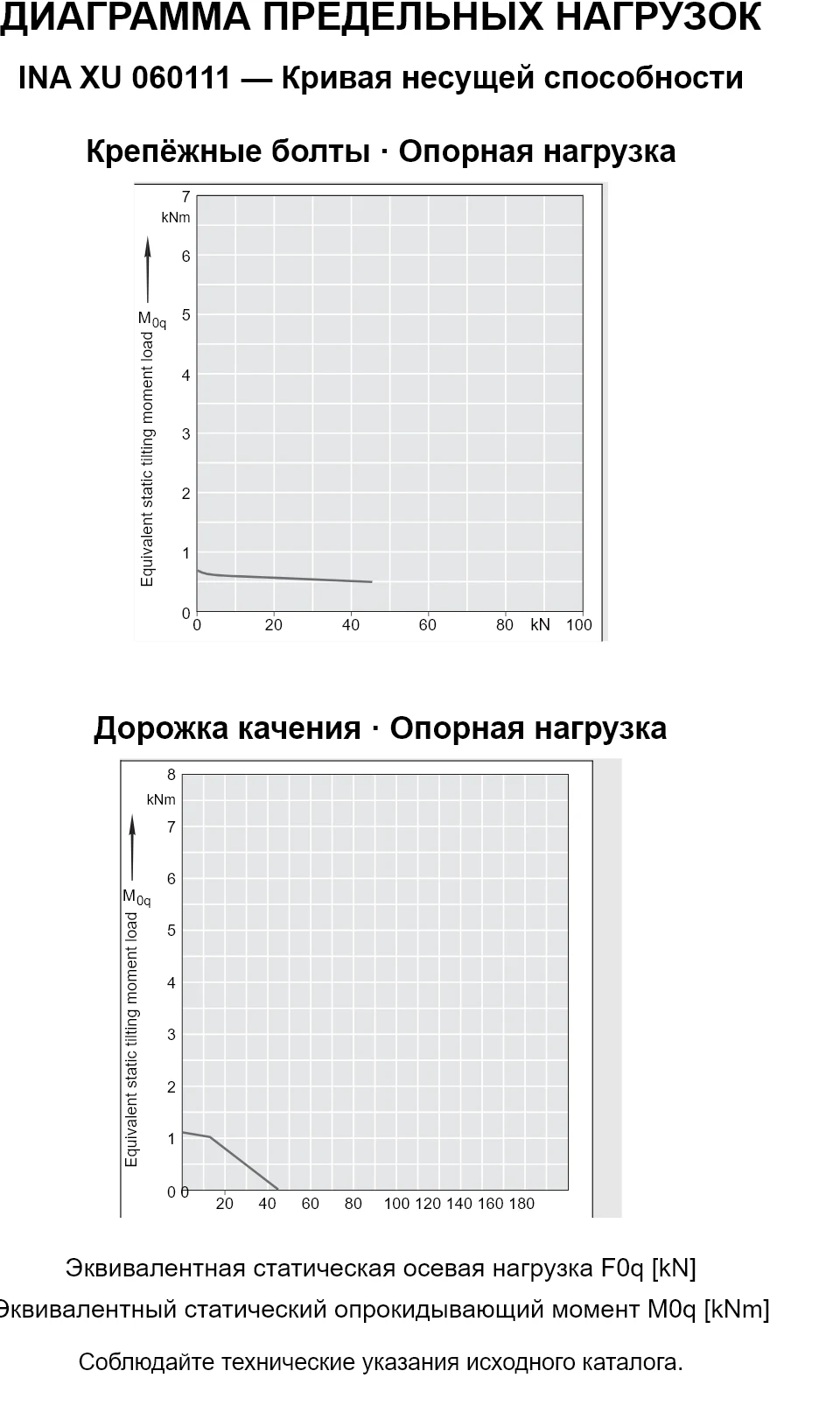

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Xu
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA XU 060111
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
