Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

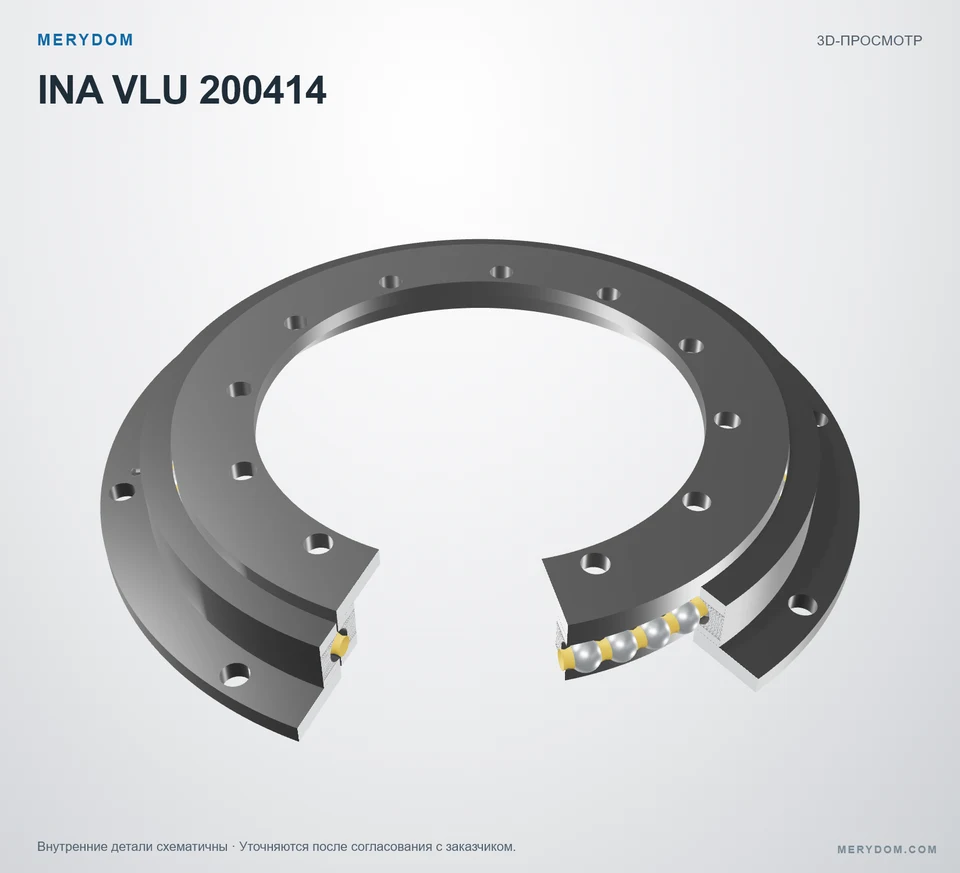

Аналог ОПУ для INA VLU 200414
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VLU 200414. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VLU 200414. Серия: Vlu 20. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VLU 200414
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VLU 200414.
- Overall OD (Do)
- 518–0,5 mm
- Overall ID (di)
- 304+0,5 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 8 / 12 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

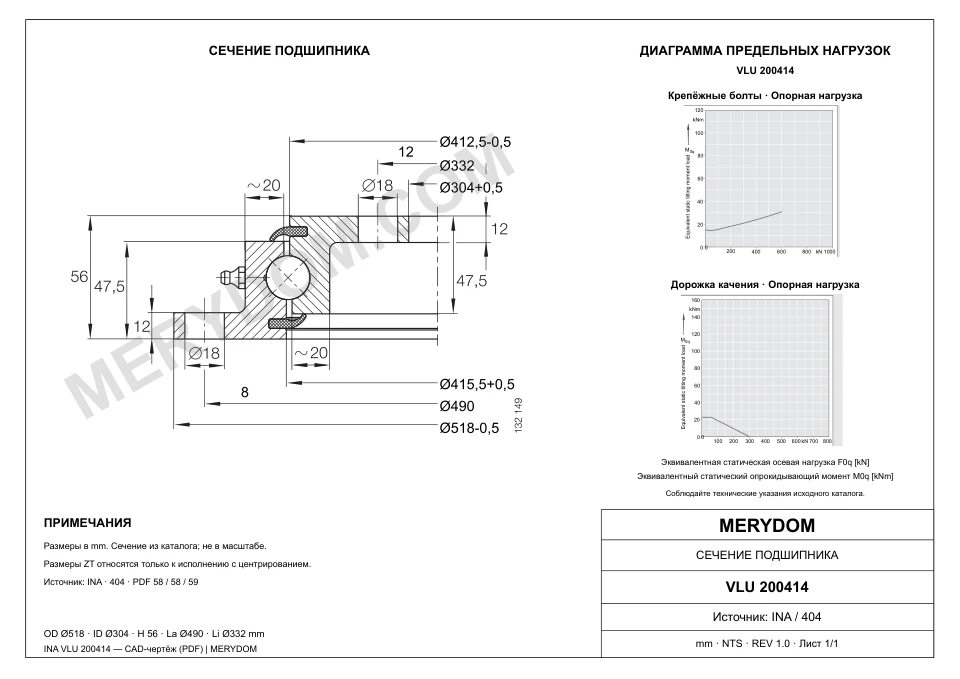

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 23,5 kg
- Общий наружный диаметр (Da)
- 518–0,5 mm
- Наружный центрирующий диаметр (DaZT)
- 516 mm
- Общий внутренний диаметр (di)
- 304+0,5 mm
- Внутренний центрирующий диаметр (diZT)
- 306 mm
- Каталожный диаметр Di (Di)
- 415,5+0,5 mm
- Каталожный диаметр da (da)
- 412,5–0,5 mm
- Общая высота (H)
- 56 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 490 mm
- Количество монтажных отверстий наружного кольца (na)
- 8
- Окружность крепежных отверстий внутреннего кольца (Li)
- 332 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 12
- Диаметр монтажных отверстий наружного кольца (Ø18)
- 18 mm
- Диаметр монтажных отверстий внутреннего кольца (Ø18)
- 18 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VLU 200414
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VLU 200414 |
| Сертифицировано для замены | INA VLU 200414 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Vlu 20 Серия |
| Исходная модель | VLU 200414 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 23,5 kg |
| Общий наружный диаметр (Da) | 518–0,5 mm |
| Наружный центрирующий диаметр (DaZT) | 516 mm |
| Общий внутренний диаметр (di) | 304+0,5 mm |
| Внутренний центрирующий диаметр (diZT) | 306 mm |
| Каталожный диаметр Di (Di) | 415,5+0,5 mm |
| Каталожный диаметр da (da) | 412,5–0,5 mm |
| Общая высота (H) | 56 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 490 mm |
| Количество монтажных отверстий наружного кольца (na) | 8 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 332 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 12 |
| Диаметр монтажных отверстий наружного кольца (Ø18) | 18 mm |
| Диаметр монтажных отверстий внутреннего кольца (Ø18) | 18 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 55 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 169 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 295 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 111 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 110 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

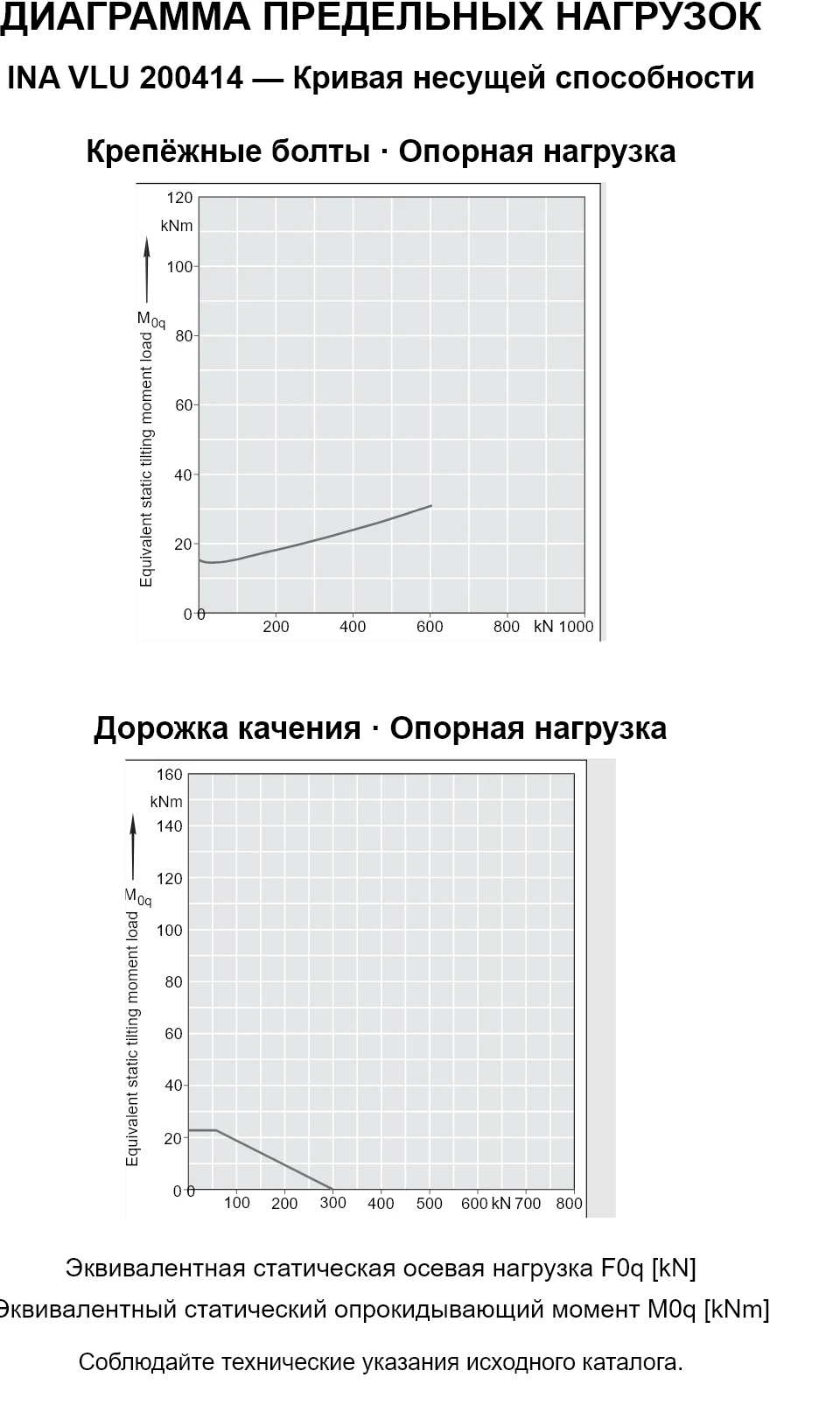

INA VLU 200414 — Кривая несущей способности
INA VLU 200414 — Кривая несущей способности
INA VLU 200414 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VLU 200414
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
