Cuscinetto di rotazione sostitutivo per INA VLU 200414

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLU 200414. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: INA VLU 200414. Serie: Vlu 20. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.

Richiedi prezzo e consegnaDownload complete PDFTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

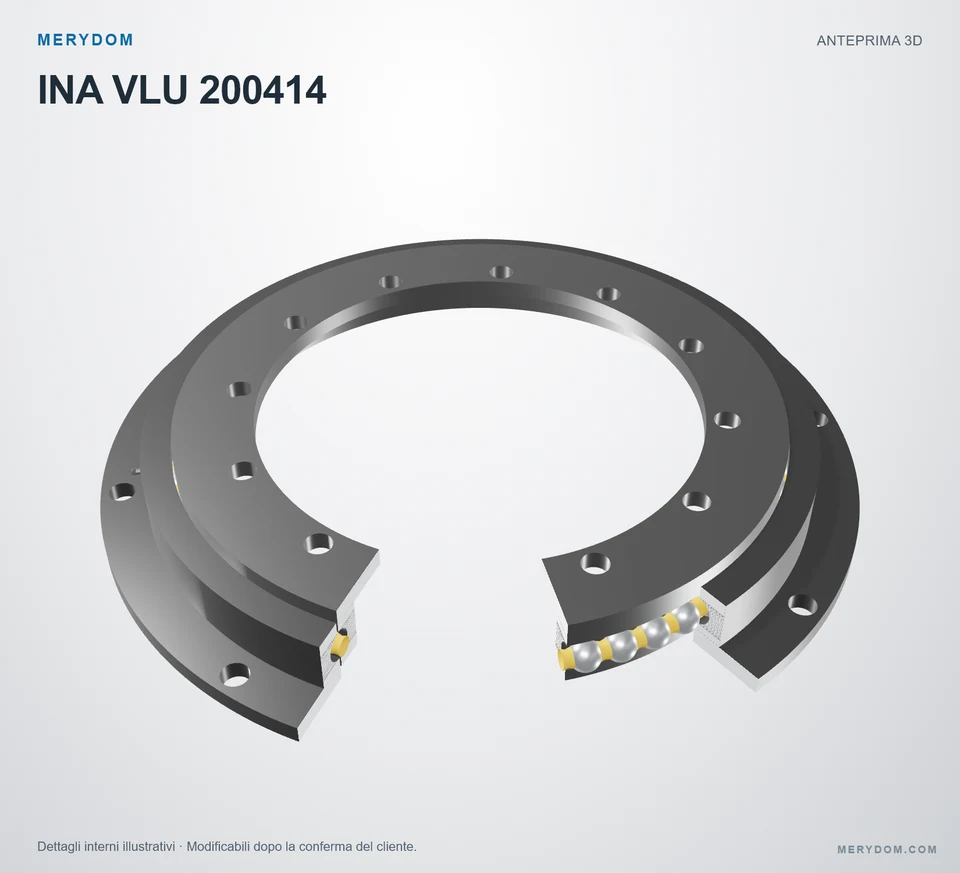

Vlu 20 Serie · Senza dentatura outlineClicca sull’immagine per ingrandire
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

VLU 200414

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLU 200414.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
518–0,5 mm
Overall ID (di)
304+0,5 mm
Altezza totale
Non pubblicato
Configurazione dentatura
Senza dentatura
Fori di fissaggio
8 / 12 esterno / interno
Design del cuscinetto
Sfere a quattro punti di contatto
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

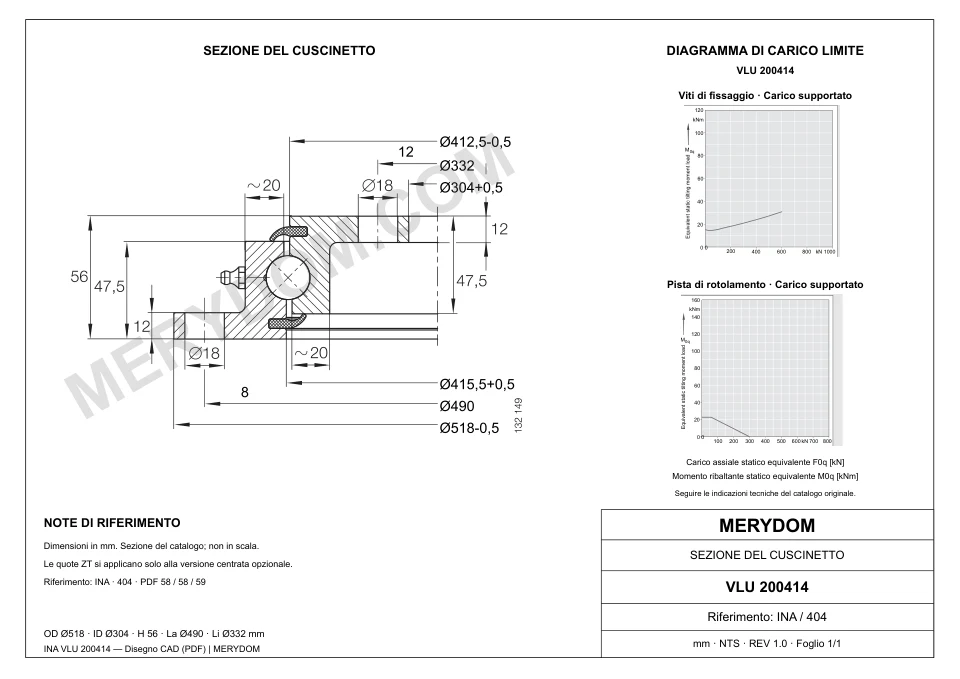

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Massaa (Massaa)
23,5 kg
Diametro esterno totale (Da)
518–0,5 mm
Diametro di centraggio esterno (DaZT)
516 mm
Diametro interno totale (di)
304+0,5 mm
Diametro di centraggio interno (diZT)
306 mm
Diametro di catalogo Di (Di)
415,5+0,5 mm
Diametro di catalogo da (da)
412,5–0,5 mm

Montaggio

Circonferenza bulloni anello esterno (La)
490 mm
Fori di montaggio anello esterno (na)
8
Circonferenza bulloni anello interno (Li)
332 mm
Fori di montaggio anello interno (ni)
12
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione INA VLU 200414

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOMVLU 200414
Certificato intercambiabile conINA VLU 200414
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoINA
SerieVlu 20 Serie
Modello di riferimentoVLU 200414
Sistema di misuraMetricoo
Struttura del cuscinettoSfere a quattro punti di contatto
Configurazione dentaturaSenza dentatura
Dimensioni
Massaa (Massaa)23,5 kg
Diametro esterno totale (Da)518–0,5 mm
Diametro di centraggio esterno (DaZT)516 mm
Diametro interno totale (di)304+0,5 mm
Diametro di centraggio interno (diZT)306 mm
Diametro di catalogo Di (Di)415,5+0,5 mm
Diametro di catalogo da (da)412,5–0,5 mm
Montaggio
Circonferenza bulloni anello esterno (La)490 mm
Fori di montaggio anello esterno (na)8
Circonferenza bulloni anello interno (Li)332 mm
Fori di montaggio anello interno (ni)12
Capacità di carico
Carico radiale massimo ammissibile (Fr perm)55 kN
Capacità di carico assiale dinamica di base (Ca)169 kN
Capacità di carico assiale statica di base (C0a)295 kN
Capacità di carico radiale dinamica di base (Cr)111 kN
Capacità di carico radiale statica di base (C0r)110 kN
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

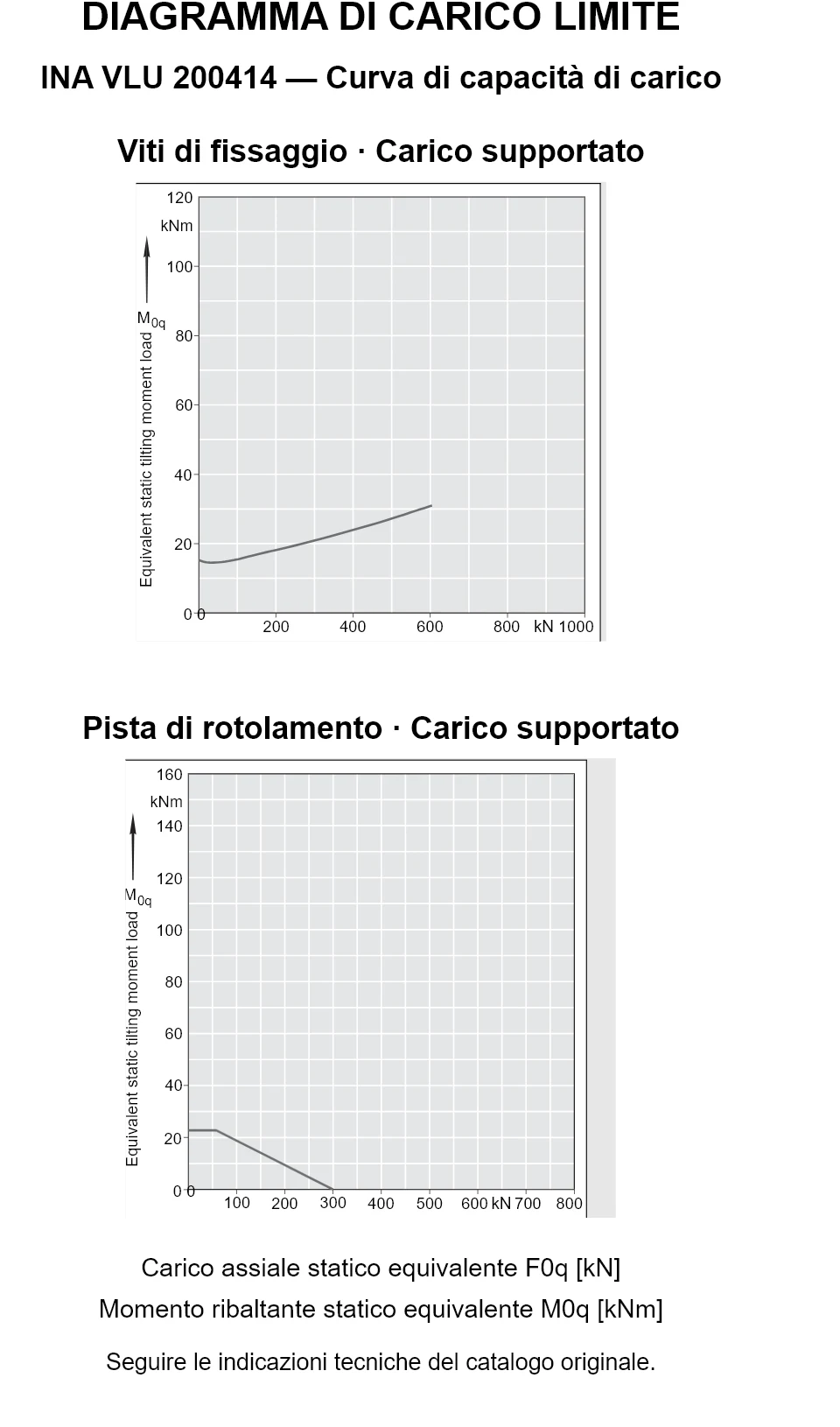

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie Vlu 20

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Modello attuale: VLU 200414Curva 1 · Vlu 20 Serie
Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per INA VLU 200414

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
